烘鞋设备
¥18000
专利号: 2018108814114
申请人: 泉州台商投资区镕逸科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

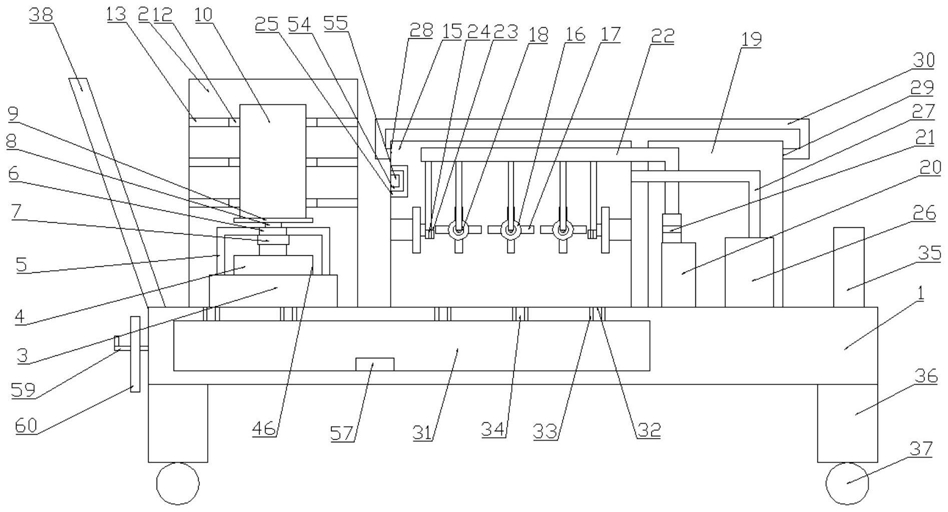

1.一种烘鞋设备,包括底座(1),其特征在于,所述底座(1)下方设有移动机构,所述底座(1)上设有除水机构,所述除水机构由固定安装在底座(1)上表面一侧的除水箱(2)、固定安装在除水箱(2)内下表面中心的盛放台(3)、固定安装在盛放台(3)上表面且旋转端向上的旋转电机(4)、固定安装在盛放台(3)上表面的机架(5)、固定安装在机架(5)上与旋转电机(4)旋转端位置对应的固定轴承(6)、一端与旋转电机(4)旋转端固定连接另一端与固定轴承(6)固定连接的联轴器(7)、固定套装在固定轴承(6)内的转动轴(8)、固定安装在转动轴(8)末端的转动盘(9)、固定安装在转动盘(9)上表面的除水筒(10)、位于除水筒(10)上均匀分布的漏水孔(11)、位于除水筒(10)外侧的多个防护环(12)、一端与防护环(12)固定连接另一端与除水箱(2)内侧表面固定连接的固定杆(13)、固定安装在防护环(12)内侧的减振垫(14)共同构成的,所述底座(1)上设有烘干机构,所述烘干机构由固定安装在底座(1)上表面位于除水箱(2)一侧的烘干箱(15)、固定安装在烘干箱(15)内四周侧表面均匀分布的支撑杆(16)、固定安装在支撑杆(16)末端四周的十字伸缩杆(17)、固定安装在支撑杆(16)末端前表面的安装支架(18)、固定安装在底座(1)上位于烘干箱(15)一侧的保温箱(19)、固定安装在保温箱(19)内下表面的抽风机(20)、固定安装在抽风机(20)出风端的电热丝(21)、一端与抽风机(20)出风端固定连接另一端分别固定安装在安装支架(18)上的多通管(22)、分别固定安装在多通管(22)末端的喷气喷头(23)、固定安装在喷气喷头(23)内的电动阀门(24)、固定安装在烘干箱(15)内上方一侧的加热器(25)、固定安装在保温箱(19)内下表面的循环气泵(26)、一端与循环气泵(26)出气端固定连接另一端由烘干箱(15)一端上方伸入的进气管(27)、位于烘干箱(15)另一端上方的出气口(28)、位于保温箱(19)一端上方的进气口(29)、一端与出气口(28)固定连接另一端与进气口(29)固定连接的出气管(30)共同构成的,所述底座(1)上设有废水收集机构,所述废水收集机构由位于底座(1)内处于除水箱(2)和烘干箱(15)下方的凹槽(31)、位于除水箱(2)和烘干箱(15)下表面均匀分布的漏水口(32)、位于底座(1)上与漏水口(32)一一对应的圆孔(33)、一端与漏水口(32)固定连接另一端穿过圆孔(33)进入凹槽(31)中的收集管(34)、固定安装在底座(1)上一侧的排水机构共同构成的,所述底座(1)上设有控制器(35);

所述十字伸缩杆(17)由固定安装在支撑杆(16)末端四周的塑料固定杆(47)、位于塑料固定杆(47)中的螺纹孔(48)、固定安装在螺纹孔(48)出口端的防水垫(49)、一端套装在螺纹孔(48)内的塑料螺杆(50)、固定安装在上方塑料螺杆(50)上表面的压力传感器(51)、位于压力传感器(51)内的信号发射器一(52)、固定安装在压力传感器(51)上表面的橡胶垫(53)共同构成的;

所述加热器(25)由温度传感器(54)、位于温度传感器(54)内部的信号发射器二(55)共同构成的;

所述排水机构由位于底座(1)上与凹槽(31)连接的圆口(56)、固定安装在圆口(56)末端的水龙头(57)、固定安装在水龙头(57)和圆口(56)接口处的密封垫(58)、固定安装在底座(1)一侧上方的悬挂钩(59)、悬挂在悬挂钩(59)上的盘旋软管(60)共同构成的。

2.根据权利要求1所述的烘鞋设备,其特征在于,所述信号发射器一(52)和信号发射器二(55)通过蓝牙信号与信号接收器(63)连接。
