专利号: 2018108829016
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

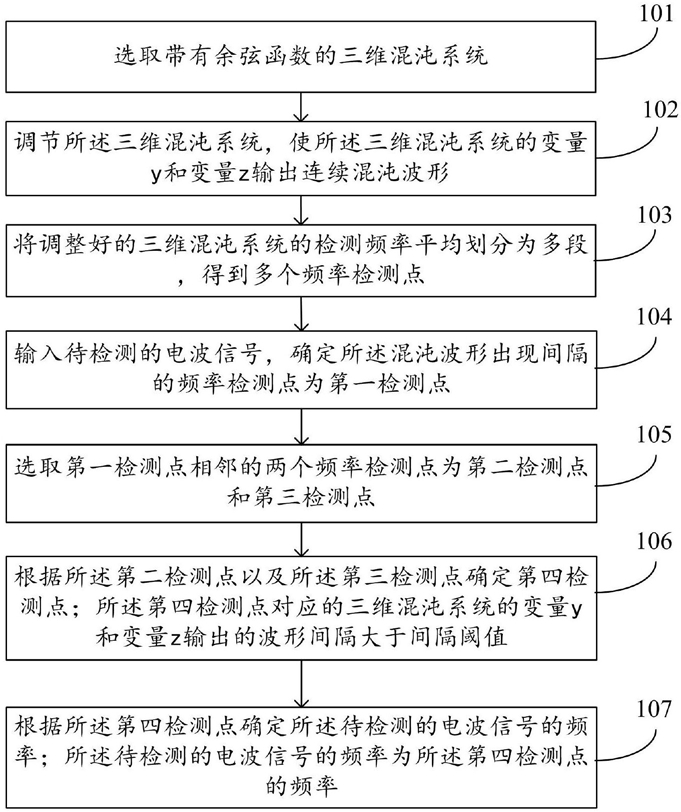

1.一种电波信号频率检测方法,其特征在于,所述方法包括:选取带有余弦函数的三维混沌系统;

调节所述三维混沌系统,使所述三维混沌系统的变量y和变量z输出连续混沌波形;

将调整好的三维混沌系统的检测频率平均划分为多段,得到多个频率检测点;

输入待检测的电波信号,确定所述混沌波形出现间隔的频率检测点为第一检测点;

选取第一检测点相邻的两个频率检测点为第二检测点和第三检测点;

根据所述第二检测点以及所述第三检测点确定第四检测点;所述第四检测点对应的三维混沌系统的变量y和变量z输出的波形间隔大于间隔阈值;所述根据所述第二检测点以及所述第三检测点确定第四检测点,具体包括:根据所述第二检测点以及所述第三检测点确定检测区间;

根据所述检测区间,通过60%的分割法,确定一个新的检测点;

判断所述新的检测点对应的三维混沌系统的变量y和变量z输出的波形间隔是否大于所述间隔阈值;

若是,确定所述新的检测点为第四检测点;

若否,根据所述新的检测点更新检测区间;所述根据所述新的检测点更新检测区间,具体包括:获取所述第二检测点、所述第三检测点以及所述新的检测点分别对应的三维混沌系统的变量y和变量z输出的波形间隔;

选择所述波形间隔大的两个检测点来确定新的检测区间;

根据所述第四检测点确定所述待检测的电波信号的频率;所述待检测的电波信号的频率为所述第四检测点的频率。

2.根据权利要求1所述的电波信号频率检测方法,其特征在于,所述带有余弦函数的三维混沌系统的系统方程为:式中,racos(ωat)为三维混沌系统的余弦函数,b为常数值,ωa为第a个频率检测点的频率,x、y、z为混沌系统的中间变量; 表示每隔时间dt测量的变量x输出, 表示每隔时间dt测量的变量y输出, 表示每隔时间dt测量的变量z输出。

3.一种电波信号频率检测系统,其特征在于,所述系统包括:第一选取模块,用于选取带有余弦函数的三维混沌系统;

调节模块,用于调节所述三维混沌系统,使所述三维混沌系统的变量y和变量z输出连续混沌波形;

划分模块,用于将调整好的三维混沌系统的检测频率平均划分为多段,得到多个频率检测点;

输入模块,用于输入待检测的电波信号,确定所述混沌波形出现间隔的频率检测点为第一检测点;

第二选取模块,用于选取第一检测点相邻的两个频率检测点为第二检测点和第三检测点;

确定模块,用于根据所述第二检测点以及所述第三检测点确定第四检测点;所述第四检测点对应的三维混沌系统的变量y和变量z输出的波形间隔大于间隔阈值;所述确定模块包括:检测区间确定单元,用于根据所述第二检测点以及所述第三检测点确定检测区间;

新的检测点确定单元,用于根据所述检测区间,通过60%的分割法,确定一个新的检测点;

判断单元,用于判断所述新的检测点对应的三维混沌系统的变量y和变量z输出的波形间隔是否大于所述间隔阈值;

结果确定单元,用于当所述新的检测点对应的三维混沌系统的变量y和变量z输出的波形间隔大于所述间隔阈值时,确定所述新的检测点为第四检测点;

更新单元,用于当所述新的检测点对应的三维混沌系统的变量y和变量z输出的波形间隔不大于所述间隔阈值时,根据所述新的检测点更新检测区间;

所述更新单元包括:

波形间隔获取子单元,用于获取所述第二检测点、所述第三检测点以及所述新的检测点分别对应的三维混沌系统的变量y和变量z输出的波形间隔;

选择子单元,用于选择波形间隔较大的两个检测点确定新的检测区间;

频率检测模块,用于根据所述第四检测点确定所述待检测的电波信号的频率;所述待检测的电波信号的频率为所述第四检测点的频率。

4.根据权利要求3所述的电波信号频率检测系统,其特征在于,所述带有余弦函数的三维混沌系统的系统方程为:式中,racos(ωat)为三维混沌系统的余弦函数,b为常数值,ωa为第a个频率检测点的频率,x、y、z为混沌系统的中间变量; 表示每隔时间dt测量的变量x输出, 表示每隔时间dt测量的变量y输出, 表示每隔时间dt测量的变量z输出。
