专利号: 2018108842701
申请人: 东营千木信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

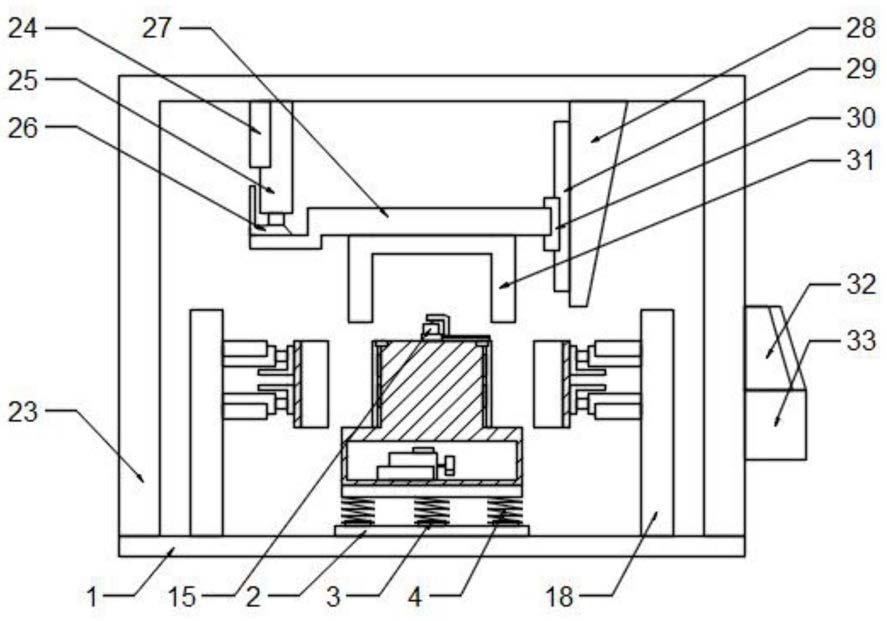

1.一种自动扫料的水泥U形槽压制机,包括底座(1),其特征在于,所述底座(1)位于地面上方,所述底座(1)上方分别设有模具机构、分模机构,震动机构上方设有扫料机构,所述分模机构上方设有压模机构,所述模具机构包括震动机构和模具机构,所述震动机构包括位于底座(1)上方固定连接的震动固定架(2)、若干个安装在震动固定架(2)上的震动簧固定架(3)、安装在震动簧固定架(3)上的震动簧(4)、与若干个震动簧(4)连接的震动台(5)、安装在震动台(5)上的震动模具固定架(6)、安装在震动模具固定架(6)内的震动电机安装架(7)、安装在震动电机安装架(7)上的震动电机(8)、安祖昂在震动电机(8)上的震动传感器(9)、套装在震动电机(8)旋转端上的震动偏心块(10);所述模具机构包括若干个安装在震动模具固定架(6)上的震动模具压力传感器(11)、与若干个震动模具压力传感器(11)连接的震动模具(12)、分别与震动模具(12)和震动模具固定架(6)连接的模具防尘垫(13);所述扫料机构包括安装在震动模具固定架(6)上方的扫料电机安装架(14)、安装在扫料电机安装架(14)上的扫料电机(15)、与扫料电机(15)旋转端连接的扫料臂(16)、安装在扫料臂(16)上的扫料铲(17);所述分模机构包括两个位于底座(1)上方连接的分模固定架(18)、两个安装在分模固定架(18)上的分模直线电机固定端安装架(19)、安装在分模直线电机固定端安装架(19)上的分模直线电机(20)、与分模直线电机(20)伸缩端连接的分模直线电机伸缩端安装架(21)、与两个分模直线电机伸缩端安装架(21)连接的分模模具(22),所述压模机构包括压模动力机构、压模机构,所述压模动力机构包括位于底座(1)上方固定连接的压模支撑架(23)、安装在压模支撑架(23)上的压模直线电机固定端安装架(24)、安装在压模直线电机固定端安装架(24)上的连接的压模直线电机(25)、与压模直线电机(25)伸缩端连接的压模直线电机伸缩端安装架(26)、与压模直线电机伸缩端安装架(26)连接的压模活动块(27),所述压模机构包括安装在压模支撑架(23)上的压模活动滑轨固定架(28)、安装在压模活动滑轨固定架(28)上的压模活动滑轨(29)、安装在压模活动滑轨(29)上的压模活动滑块(30)、安装在压模活动块(27)上的压模台(31)。2.根据权利要求1所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述压模活动滑块(30)与压模活动块(27)固定连接。3.根据权利要求1所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述压模支撑架(23)侧方分别设有控制器(32)和电池盒(33)。4.根据权利要求3所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述控制器的电源输入端与电池盒的电源输出端电性连接,所述控制器的电源输出端分别与震动电机、震动传感器、震动模具压力传感器、扫料电机、分模直线电机、压模直线电机电性连接,所述控制器的信号输出端分别与震动电机、扫料电机、分模直线电机、压模直线电机电性连接,所述控制器的信号输入端分别与、震动传感器、震动模具压力传感器电性连接。5.根据权利要求3所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述电池盒

(33)拥有充电功能。6.根据权利要求3所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述控制器(32)拥有电容触摸屏。7.根据权利要求3所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述控制器(32)拥有无线信号接收发送功能。8.根据权利要求3所述的一种自动扫料的水泥U形槽压制机,其特征在于,所述控制器(32)的MCU型号为ARM系列单片机。
