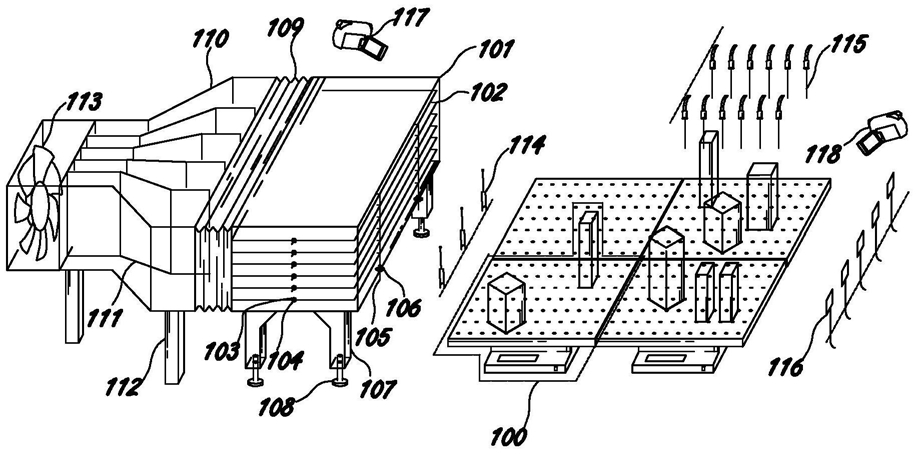

1.一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:它包括:若干个模拟建筑群模块、出风设备和检测仪器;若干个模拟建筑群模块能自由拼接以形成不同的城市建筑群落,出风设备对应该城市建筑群落并对该建筑群落提供环境风,检测仪器用于测量模拟火灾过程中的特征参数以研究各种复杂城市建筑群落形式及城市环境风作用下的大规模火蔓延特性;其中:每一模拟建筑群模块包括底台、电子天平和若干个可调节的模拟建筑单体,底台放置在电子天平上,底台表面开设有若干个成阵列布置的定位孔;每一模拟建筑单体由多个倒L形且能伸缩的变形体组成,多个变形体之短边首尾依次相连,每一变形体之长边底端设置有定位底座,通过定位底座与定位孔的定位配合以将建筑单体与底台快速固定;且,每一变形体外侧面以及多个变形体围成的顶面均固定有尺寸合适的保温板材。
2.根据权利要求1所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:
变形体之短边和长边均采用伸缩套管结构。
3.根据权利要求1所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:
出风设备包括变频风机、扩风管和出风罩,扩风管一端连接变频风机,扩风管另一端连接出风罩,出风罩对应城市建筑群落场景;出风罩包括罩体、若干个转动装接在罩体内的出风导流板以及用于调节出风导流板之方向的风向调节机构,风向调节机构包括风向调节丝杠和丝杠卡位底座,丝杠卡位底座固定装接在罩体底部且其开设有调节螺孔,风向调节丝杠底端设有外螺纹,该外螺纹与调节螺孔相螺接配合以调节风向调节丝杠之高度,风向调节丝杠设置有与出风导流板个数相同且一一对应的卡槽,卡槽卡入出风导流板边缘,上下调节风向调节丝杠之高度进而调节出风导流板之倾角。
4.根据权利要求3所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:
扩风管包括管体,管体由大矩形体、渐扩梯形体和小矩形体依次连接而成,大矩形体与罩体相连接,小矩形体与变频风机相连接;管体内设置有若干个均匀间隔布置的扩风导流片,扩风导流片为三折形。
5.根据权利要求4所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:
出风设备还包括伸缩蓬,伸缩蓬一端与大矩形体相连接,伸缩蓬另一端与罩体相连接。
6.根据权利要求4或5所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:罩体下方设置有能调节高度的出风罩底座,管体下方设置有能调节高度的扩风管底座。
7.根据权利要求1至5中任意一项所述的一种建筑外墙保温板材火灾蔓延特性测试装置,其特征在于:检测仪器包括风速仪、辐射热流计、热电偶、高清摄像机,风速仪架设在出风设备与城市建筑群落之间以用于标定或测量出风设备的风速,辐射热流计安装在城市建筑群落之近场和远场区域内以记录火蔓延过程中的火焰辐射强度与对相邻建筑的临界引燃强度,热电偶布置在城市建筑群落上方以记录火焰及烟气羽流的温度,高清摄像机设有两个且分别架设在城市建筑群落的上游和下游以记录建筑群落在火蔓延过程中迎风面与背风面的火焰物理图像。
8.一种应用权利要求1至7中任意一项所述的城市建筑群外墙保温板材大规模火灾蔓延特性测试装置的测试方法,其特征在于:它包括:步骤10,将若干个模拟建筑群模块搭建出待模拟的城市建筑群落试样;
步骤20,将检测仪器调整至适当位置;
步骤30,将出风设备提供的环境风调整并校准至预设状态;
步骤40,开启出风设备和检测仪器以进行测量。
9.一种应用权利要求8中所述的城市建筑群外墙保温板材大规模火灾蔓延特性测试装置的测试方法,其特征在于:在步骤10中,先将多个底台进行拼接以形成所需的形状,每一底台下方均放置有电子天平,通过对变形体进行拉伸或缩短以形成所需的模拟建筑单体,再通过粘接的方式将合适尺寸的保温板材粘接在模拟建筑单体的周围和顶面,接着将模拟建筑单体通过定位底座与定位孔的定位配合快速固定在底台的合适位置,以形成建筑群落试样。
