专利号: 2018108857336
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

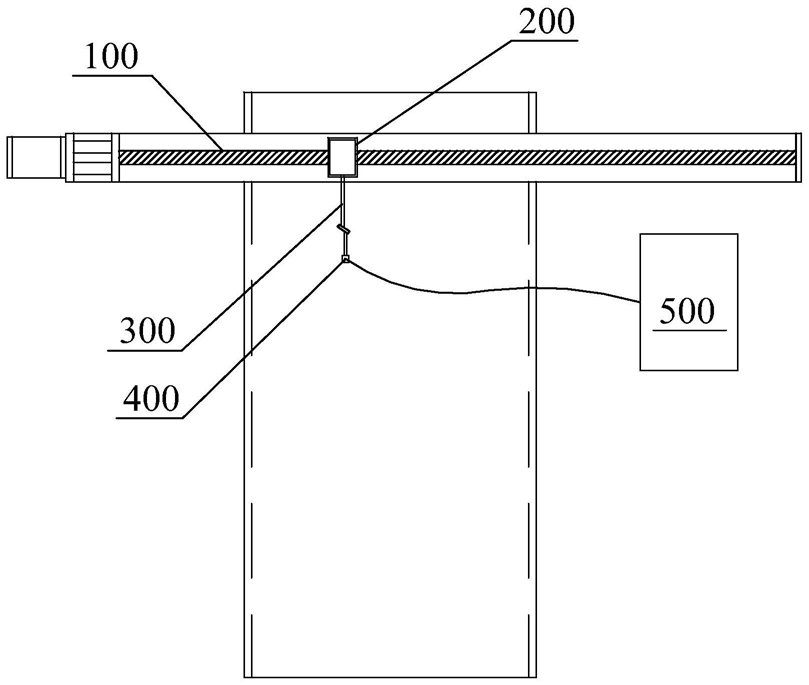

摘要:

权利要求书:

1.一种矩形钢板几何初始缺陷测量方法,其特征在于,步骤如下:

1)确定矩形钢板的四个顶点与中心点的几何初始缺陷数值;

2)确定矩形钢板的两条长边的几何初始缺陷数值;

3)确定沿矩形钢板宽度方向各条线上的几何初始缺陷;

4)通过步骤1)至步骤3)获得的几何初始缺陷形态曲线,绘制矩形钢板外表面的实际几何初始缺陷三维图;

步骤1)中,以矩形钢板的三个顶点A、B和C为基准点构成基准面ABC,测量对角线AC上A点、C点和矩形钢板的中心点G点垂直于矩形钢板的相对位移aA、aC和aG;通过如下公式修正G点的几何初始缺陷数值:bG=aG-(aA+aC)/2;

其中,bG为修正后G点的实际几何初始缺陷数值。

2.根据权利要求1所述的矩形钢板几何初始缺陷测量方法,其特征在于,步骤1)中,测量对角线BD上B点、D点和G点垂直于矩形钢板的相对位移aB、aD和aG';通过如下公式修正D点的几何初始缺陷数值:bD=aD-2(aG'-bG);

其中,bD为修正后D点的实际几何初始缺陷数值。

3.根据权利要求2所述的矩形钢板几何初始缺陷测量方法,其特征在于,步骤2)中,测量AD边上各测点垂直于矩形钢板的相对位移,并绘制出AD边的相对位移曲线;利用如下公式进行端点修正:bj=aj-((j-1)an+(n-j)a1)/(n-1)+bD(j-1)/(n-1);

其中,1≤j≤n,a1、aj、an为第1点、第j点和第n点垂直于矩形钢板的相对位移值,bj为修正后第j点的实际几何初始缺陷数值,n为该边上采集的数据点数量,A点为基准点,其几何初始缺陷数值为0。

4.根据权利要求3所述的矩形钢板几何初始缺陷测量方法,其特征在于,步骤2)中,测量BC边上各测点垂直于矩形钢板的相对位移,并绘制出BC边的相对位移曲线;利用如下公式进行端点修正:bj=aj-((j-1)an+(n-j)a1)/(n-1);

其中,B点、C点为基准点,其几何初始缺陷数值为0。

5.根据权利要求4所述的矩形钢板几何初始缺陷测量方法,其特征在于,步骤3)中,测量沿矩形钢板宽度方向各条线上各测点垂直于矩形钢板的相对位移,并绘制出各条线的相对位移曲线,利用如下公式进行端点修正:bj=aj-((j-1)an+(n-j)a1)/(n-1)+bE(n-j)/(n-1)+bF(j-1)/(n-1);

其中,bE、bF为沿矩形钢板宽度方向的某条线位于AD边、BC边上的实际几何初始缺陷数值。

6.根据权利要求5所述的矩形钢板几何初始缺陷测量方法,其特征在于,选择沿矩形钢板宽度方向各条线的预设间距,进而确定沿矩形钢板宽度方向的线的数量及位置。
