专利号: 2018108870256
申请人: 绍兴市尊铖自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

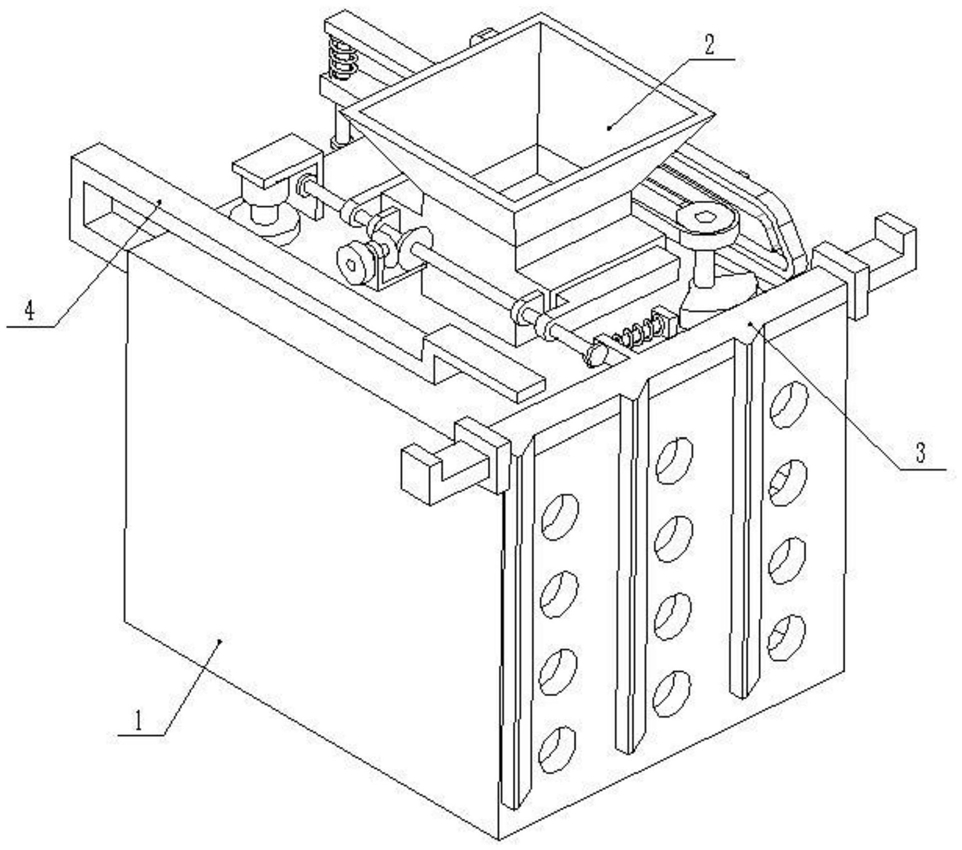

1.一种生物质燃料自动切断成型装置,包括燃料挤出箱(1)、间歇进料座(2)、切断刀(3)和挤料板(4),其特征在于:所述的间歇进料座(2)设置在挤出箱(1)的上端,间歇进料座(2)与燃料挤出箱(1)的内部连通,切断刀(3)设置在燃料挤出箱(1)的前端,挤料板(4)设置在燃料挤出箱(1)上,切断刀(3)与挤料板(4)通过皮带连接;

所述的燃料挤出箱(1)包括箱体(1-1)、纵向分布的四个燃料成型孔(1-2)、导杆滑槽(1-3)、进料口(1-4)、T型滑轨(1-5)和挡块(1-6);箱体(1-1)的后端镂空,箱体(1-1)的前端设置有三列纵向分布的燃料成型孔(1-2),箱体(1-1)上端的右端设置有圆杆滑槽(1-3),箱体(1-1)的上端的中心连接并连通进料口(1-4),箱体(1-1)内侧的左右端面上均固定连接有T型滑轨(1-5),箱体(1-1)的后端对称固定连接有两个挡块(1-6);

所述的间歇进料座(2)包括送料座(2-1)、滑套(2-2)、物料挡板(2-3)、双向螺纹杆(2-

4)、从动锥齿轮(2-5)、主动锥齿轮(2-6)、进料控制轴(2-7)、轴架板(2-8)和进料控制齿轮(2-9);送料座(2-1)固定连接在进料口(1-4)的内侧,送料座(2-1)的下端的前后两端均连接并连通滑套(2-2),两个物料挡板(2-3)对称滑动连接在两个滑套(2-2)内,两个物料挡板(2-3)的内侧面贴合,两个物料挡板(2-3)分别通过螺纹连接在双向螺纹杆(2-4)的两端,双向螺纹杆(2-4)的两端均通过带座轴承转动连接有杆架板,双向螺纹杆(2-4)通过两个杆架板固定连接在送料座(2-1)上,从动锥齿轮(2-5)固定连接在双向螺纹杆(2-4)上,从动锥齿轮(2-5)位于进料口(1-4)的后端,从动锥齿轮(2-5)与主动锥齿轮(2-6)啮合,主动锥齿轮(2-6)固定连接在进料控制轴(2-7)的一端,进料控制轴(2-7)的中端通过带座轴承转动连接在轴架板(2-8)上,轴架板(2-8)固定连接在送料座(2-1)上,进料控制轴(2-7)的另一端固定连接有进料控制齿轮(2-9);

所述的切断刀(3)包括刀架(3-1)、矩形滑座(3-2)、切刀(3-3)、弹簧顶板(3-4)、弹簧套杆(3-5)、弹簧座(3-6)、压缩弹簧(3-7)、切断控制齿条(3-8)、不完全齿轮(3-9)、切断控制转轴(3-10)和驱动带轮(3-11);刀架(3-1)的两端分别滑动连接在两个矩形滑座(3-2)上,两个矩形滑座(3-2)分别固定连接在箱体(1-1)前端的左右两端,刀架(3-1)的下端固定连接有三个切刀(3-3),三个切刀(3-3)分别位于三列纵向分布的燃料成型孔(1-2)的左端,切刀(3-3)的后端面与箱体(1-1)的前端面贴合;刀架(3-1)的后端固定连接有弹簧顶板(3-

4),弹簧顶板(3-4)滑动连接在弹簧套杆(3-5)的一端,弹簧套杆(3-5)的另一端固定连接在弹簧座(3-6)上,弹簧座(3-6)固定连接在箱体(1-1)上,弹簧顶板(3-4)和弹簧座(3-6)之间的弹簧套杆(3-5)上套装有压缩弹簧(3-7);刀架(3-1)的右端固定连接有切断控制齿条(3-

8),切断控制齿条(3-8)与不完全齿轮(3-9)啮合传动连接,不完全齿轮(3-9)固定连接在切断控制转轴(3-10)的下端,切断控制转轴(3-10)通过带座轴承转动连接在箱体(1-1)上,驱动带轮(3-11)固定连接在切断控制转轴(3-10)的上端;

所述的挤料板(4)包括挤压板(4-1)、T型槽(4-2)、L型支撑杆(4-3)、挤压控制齿条(4-

4)、出料控制齿条(4-5)、挤压控制齿轮(4-6)、电机(4-7)、电机架(4-8)、水平杆(4-9)、往复齿条(4-10)、圆滑杆(4-11)、拉伸弹簧(4-12)、导向杆(4-13)、圆柱杆(4-14)、滑槽框(4-

15)、中心板(4-16)、连接杆(4-17)、圆柱杆滑槽(4-18)、转动轴(4-19)、驱动齿轮(4-20)、传动齿轮(4-21)、旋转轴(4-22)和控制带轮(4-23);挤压板(4-1)上对称设置有两个T型槽(4-

2),挤压板(4-1)通过两个T型槽(4-2)滑动连接在两个T型滑轨(1-5)上,挤压板(4-1)的后端的左端固定连接有L型支撑杆(4-3),挤压控制齿条(4-4)的一端固定连接在L型支撑杆(4-3)上,挤压控制齿条(4-4)的另一端通过竖板固定连接有出料控制齿条(4-5),出料控制齿条(4-5)位于刀架(3-1)的上方,挤压控制齿条(4-4)的下端面与箱体(1-1)贴合;挤压控制齿轮(4-6)与挤压控制齿条(4-4)啮合传动连接,挤压控制齿轮(4-6)固定连接在电机(4-

7)的输出轴上,电机(4-7)通过电机架(4-8)固定连接在箱体(1-1)上端的后端;水平杆(4-

9)固定连接在挤压板(4-1)的后端的右端,往复齿条(4-10)的两端分别固定连接有圆滑杆(4-11)和导向杆(4-13),圆滑杆(4-11)和导向杆(4-13)的下端分别滑动连接在水平杆(4-

9)的两端,导向杆(4-13)的上端滑动连接在圆杆滑槽(1-3)内,圆滑杆(4-11)位于箱体(1-

1)的外端,圆滑杆(4-11)上套装有拉伸弹簧(4-12),拉伸弹簧(4-12)的两端分别固定连接在水平杆(4-9)和往复齿条(4-10)上,往复齿条(4-10)的前端固定连接有圆柱杆(4-14);滑槽框(4-15)固定连接在箱体(1-1)上端的右端,中心板(4-16)通过两个连接杆(4-17)固定连接在滑槽框(4-15)的中心,中心板(4-16)与滑槽框(4-15)之间形成圆柱杆滑槽(4-18),圆柱杆滑槽(4-18)的前端由下至上向后倾斜,圆柱杆(4-14)滑动连接在圆柱杆滑槽(4-18)的下端;转动轴(4-19)通过带座轴承转动连接在箱体(1-1)上端的后端,驱动齿轮(4-20)固定连接在转动轴(4-19)上,驱动齿轮(4-20)与传动齿轮(4-21)啮合传动连接,传动齿轮(4-

21)固定连接在旋转轴(4-22)的中端,旋转轴(4-22)通过带座轴承转动连接在箱体(1-1)上端的右端,控制带轮(4-23)固定连接在旋转轴(4-22)的上端,控制带轮(4-23)通过皮带连接驱动带轮(3-11);出料控制齿条(4-5)的左端面与挤压板(4-1)的左端面在同一平面内;

圆柱杆(4-14)位于圆柱杆滑槽(4-18)的上端时,往复齿条(4-10)与驱动齿轮(4-20)啮合传动连接;挤压板(4-1)滑动至进料口(1-4)的后端时,出料控制齿条(4-5)与进料控制齿轮(2-9)啮合。

2.根据权利要求1所述的一种生物质燃料自动切断成型装置,其特征在于:所述的挤压控制齿条(4-4)与L型支撑杆(4-3)横杆的长度相等。
