1.一种α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，该制备方法包括以下步骤：步骤S1：量取体积比为8:2的DMF和去离子水，混合均匀后作为混合溶剂A；

步骤S2：称取一定量的膨胀石墨加入到步骤S1制备的混合溶剂A中，通过超声作用使膨胀石墨剥离为多层石墨烯均匀分散在溶剂中获得多层石墨烯分散液B，其中，多层石墨烯在混合溶剂A中的浓度为0.5～2mg/mL；

步骤S3：量取硝酸和去离子水，配成2mol/L的稀硝酸溶液C；

步骤S4：称取相对于溶剂A的浓度为1～5mg/mL的铁粉和10mg/mL的无水乙酸钠加入多层石墨烯分散液B液，再量取溶液C倒入多层石墨烯分散液B中，溶液C与溶剂A的体积比为

0.1～0.2:1；然后放入到70～90℃水浴锅上进行磁力搅拌，搅拌速度320转每分钟，搅拌时间4～10小时；

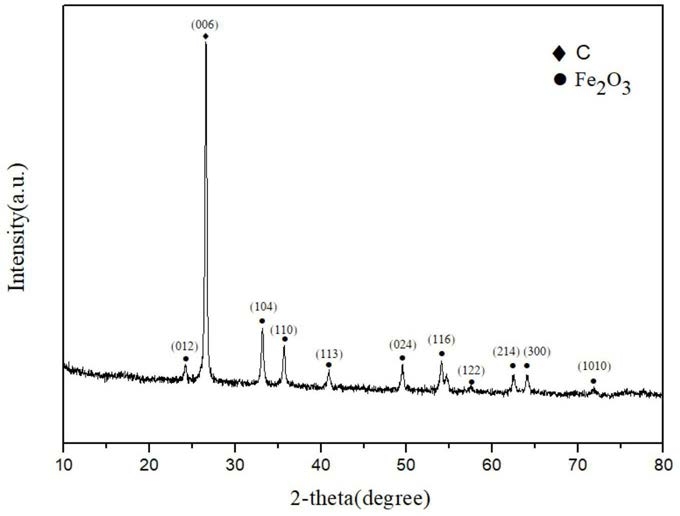

步骤S5：冷却后通过离心清洗收集黑色产物后采用烘箱干燥，干燥后得到本发明的α型Fe2O3纳米颗粒/多层石墨烯复合材料。

2.根据权利要求1所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，在步骤S4中，铁粉的粒径在10～20微米。

3.根据权利要求1或2所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，在步骤S2中，多层石墨烯为10～100层石墨层组成。

4.根据权利要求1或2所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，在步骤S5中，所制备的氧化铁纳米颗粒大小在30nm～40nm。

5.根据权利要求1或2所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，氧化铁纳米颗粒均匀分布在多层石墨烯表面。

6.根据权利要求1或2所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，制备得到的复合材料中纳米氧化铁与多层石墨烯的重量比为0.5:1～2.5:1。

7.根据权利要求1或2所述的α型Fe2O3纳米颗粒/多层石墨烯复合材料的制备方法，其特征在于，在步骤S5中，离心清洗采用3次去离子水，3次酒精离心清洗，离心机速度为6000转/分。
