专利号: 2018108883716
申请人: 新昌县品顺机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

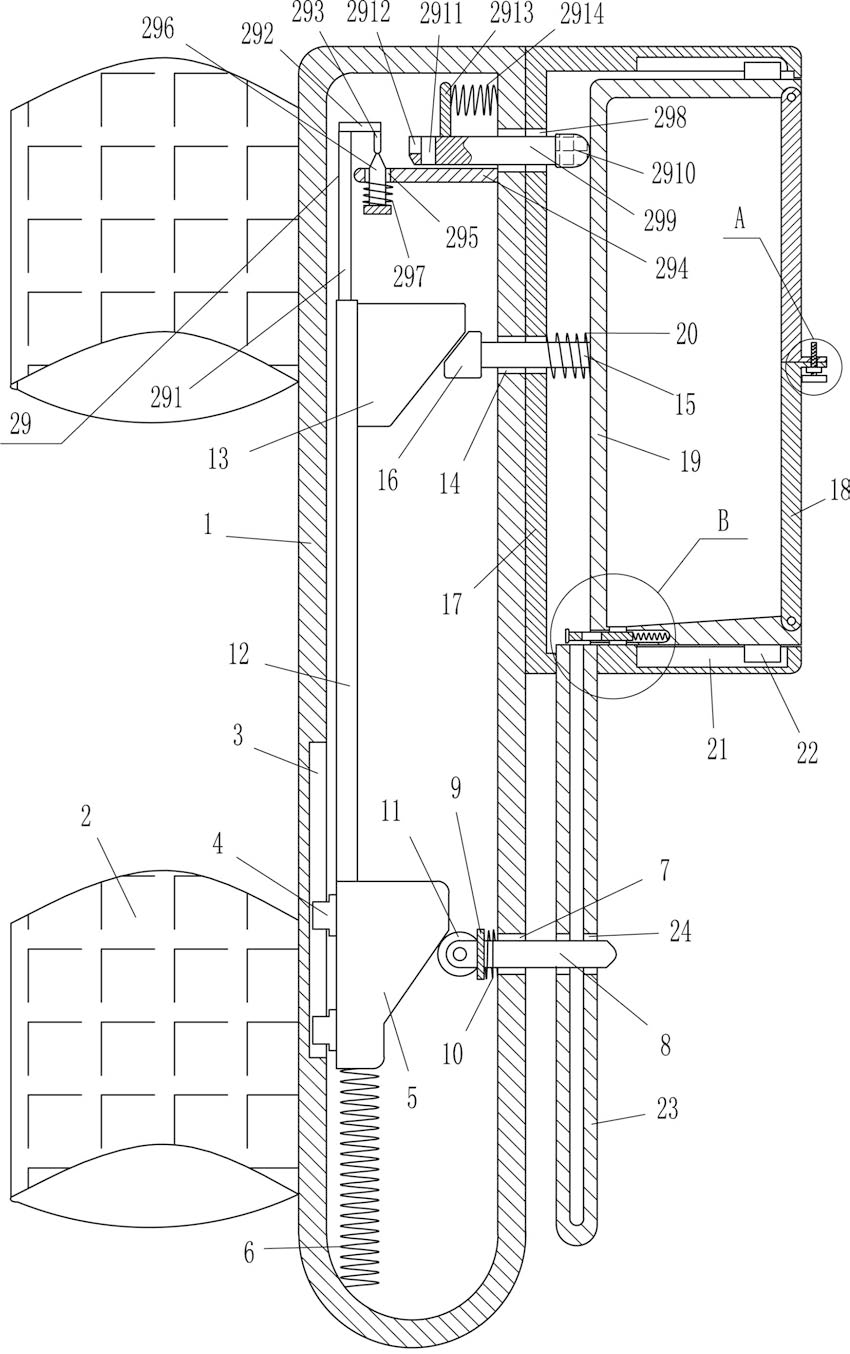

1.一种具有出铁丝功能的扎丝器,其特征在于,包括有箱体、绑带、竖直滑块、第一楔形块、第一弹簧、第一导杆、固定板、第二弹簧、接触轮、竖杆、第二楔形块、第二导杆、接触块、框体、L型盖板、放置框、第三弹簧、水平滑块、管道、螺母和螺杆,箱体外左侧面上下两侧对称式的安装有绑带,箱体内左侧面下部开有竖直滑槽,竖直滑槽内设有两个竖直滑块,竖直滑块与竖直滑槽内滑动配合,两个竖直滑块右侧面之间安装有第一楔形块,第一楔形块底部与箱体内底部左侧之间连接有第一弹簧,第一楔形块顶部左侧安装有竖杆,竖杆右侧面上部安装有第二楔形块,箱体右侧下部开有第一导孔,第一导孔内设有第一导杆,第一导杆左端安装有接触轮,接触轮位于第一楔形块右侧与其接触,第一导杆左部安装有固定板,固定板右侧面与箱体内右侧面之间连接有第二弹簧,第二弹簧套在第一导杆上,箱体外右侧面上部安装有框体,框体内顶部右侧与底部右侧都开有水平滑槽,水平滑槽内设有水平滑块,水平滑块与水平滑槽滑动配合,上下两侧水平滑块内侧面之间安装有放置框,放置框底部左侧开有出料口,放置框右侧面上下两侧都转动式的安装有L型盖板,L型盖板与放置框配合,上下两侧L型盖板右端开有第一通孔,下方L型盖板内顶部右侧安装有螺母,螺母内设有螺杆,螺杆上部位于第一通孔内,框体左侧中部与箱体右侧上部都开有第二导孔,左右两侧第二导孔相通,左右两侧第二导孔内设有第二导杆,第二导杆左端安装有接触块,接触块位于第二楔形块右侧与其接触,第二导杆右端与放置框外左侧面中部连接,框体内左侧面中部与放置框外左侧面中部之间连接有第三弹簧,第三弹簧套在第二导杆上,框体底部左侧连接有管道,管道中部左右两侧开有开口,第一导杆右端贯穿开口位于管道右侧。

2.按照权利要求1所述的一种具有出铁丝功能的扎丝器,其特征在于,还包括有敲打装置,敲打装置包括有支杆、横杆、固定杆、横板、滑杆、第四弹簧、活动杆、敲打块、竖板和第五弹簧,箱体右侧上部与框体左侧上部都开有第四导孔,左右两侧第四导孔相通,左右两侧第四导孔内设有活动杆,活动杆右端安装有敲打块,敲打块与放置框外左侧面接触,活动杆左部开有插孔,活动杆左端上部开有导向槽,导向槽与插孔内连通,活动杆顶部左侧安装有竖板,竖板右侧面上部与箱体内右侧面上部之间连接有第五弹簧,箱体右侧面上部安装有横板,横板左侧开有第三导孔,第三导孔内设有滑杆,滑杆底端与横板底部左侧之间连接有第四弹簧,第四弹簧套在滑杆上,竖杆顶端安装有支杆,支杆顶端安装有横杆,横杆底部右侧安装有固定杆,固定杆位于滑杆上方与其接触。

3.按照权利要求2所述的一种具有出铁丝功能的扎丝器,其特征在于,还包括有活动板、固定块和第六弹簧,放置框左侧下部开有通槽,通槽与出料口内连通,出料口右侧中部开有凹槽,凹槽与通槽之间设有活动板,活动板左侧面安装有固定块,活动板左侧开有第二通孔,第二通孔与出料口配合,活动板右侧面与凹槽内右侧之间连接有第六弹簧。
