专利号: 2018108889337
申请人: 安徽省冠腾信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

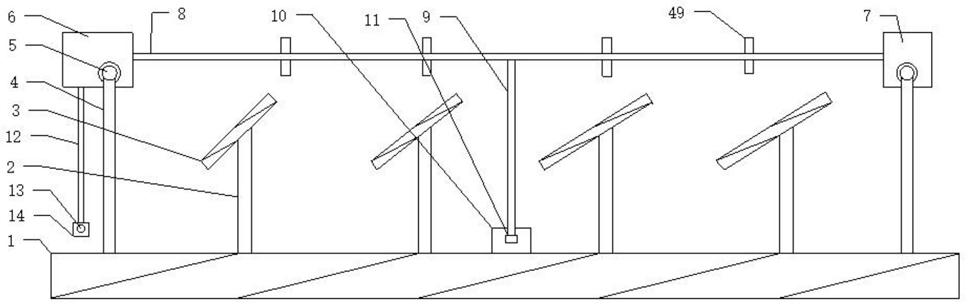

1.一种光伏太阳能电池板智能防护罩,包括有多个相对应拼接固定底座,所述固定底座上分别设置有并排设置的第一支撑架,所述第一支撑架上分别设置有一个太阳能电池板,其特征在于:所述固定底板的两侧分别设置有一排第二支撑架,所述固定底板的两侧分别设置有一个第一滑道,所述第一滑道分别对应连接在所述第二支撑架上,两侧所述第一滑道上分别设置有一个第一滑动机体和一个第二滑动机体,所述第一滑动机体与所述第二滑动机体分别在所述第一滑道上滑动,所述第一滑动机体与所述第二滑动机体之间通过一个转动拉杆相对应连接,所述转动拉杆带动所述第一滑动机体与所述第二滑动机体在所述第一滑道上同步滑动;

所述固定底座的一端分别设置有两个相对应设置的第一固定块,两个所述第一固定块之间分别设置有一个转动的第四转轴,所述第四转轴上分别设置有一个第一转轮,所述第一转轮上分别设置有防护网,所述转动拉杆分别拉动所述防护网在所述第一滑道上滑动;

所述固定底座的一侧设置有一个转动的第二转轴,所述第四转轴带动所述第二转轴转动,所述第二转轴上设置有一个滑动的第一连接盒,所述第一滑动机体上设置有一个转动的第一转轴,所述第一转轴带动所述转动拉杆转动,所述第一转轴在所述第一连接盒内转动,所述第二转轴带动所述第一转轴转动;

所述防护网上设置有多个间距相同设置的支撑杆,所述固定底座上还设置有一个控制盒,所述控制盒上设置有一排同步摆动的固定拉杆,所述固定拉杆分别与所述支撑杆相对应卡接,所述控制盒内设置有一个滑动的第一滑轴,所述第一滑轴带动所述固定拉杆同步摆动。

2.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:所述第一滑动机体与所述第二滑动机体上分别设置有一个第一滑槽,所述第一滑槽内分别设置有一排在所述第一滑动机体和所述第二滑动机体内转动的第五转轴,所述第五转轴上分别设置有一个驱动转轮,所述驱动转轮分别在所述第一滑道上转动,所述第五转轴的一端分别设置有相对应的第一链轮,相邻两个所述第一链轮之间分别通过一个第一链条相对应连接,所述转动拉杆的两端与其中一个所述第五转轴上分别设置有一个相对应的第二链轮,两个所述第二链轮之间分别通过一个第二链条相对应连接,所述第一转轴与所述转动拉杆上分别设置有一个相对应啮合连接的第二锥齿轮。

3.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:所述第一连接盒内分别设置有一个支撑所述第二转轴滑动的第四滑孔,所述第一连接盒内分别设置有一个与所述第四滑孔相对应连通的第三转槽,所述第三转槽内分别设置有一个转动的第一转管,所述第一转管上分别设置有一个第一滑孔,所述第二转轴分别在所述第一滑孔内滑动,所述第二转轴与所述第一滑孔分别呈方形设置,所述第一转管上分别设置有一个第二锥齿轮,所述第一转轴上分别设置有一个与所述第二锥齿轮相对应啮合连接的第三锥齿轮,所述第一连接盒的两端分别设置有一个与所述第四滑孔相对应连通的第三转槽,所述第三转槽内分别设置有一个转动的第二转盘,所述第二转盘上分别设置有一个与所述第二转轴相对应的第二滑孔,所述第二滑孔分别呈方形设置,所述第一转轴上分别设置有一个在所述第一连接盒内转动的第一转盘。

4.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:所述固定底座的一端分别设置有一个支撑所述第二转轴转动的第二固定块,所述第一固定块上分别设置有一个带动所述第四转轴转动的第一电机,所述第一固定块上分别设置有一个第二连接盒,所述第四转轴在所述第二连接盒内转动,所述第二转轴与所述第四转轴上分别设置有一个相对应啮合连接的第一锥齿轮。

5.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:两侧所述第一滑道的端部之间分别设置有一个第三转轴,所述第三转轴上分别设置有一个转动的第二转轮,所述第二转轮支撑所述防护网的滑动。

6.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:所述支撑杆上分别设置有一个卡扣槽,所述固定拉杆的一端分别设置有一个与所述卡扣槽相对应卡接的卡接头,所述控制盒内分别设置有一个支撑所述第一滑轴滑动的第三滑孔,所述控制盒上分别设置有一排与所述第三滑孔相对应连通的第二滑槽,所述第一滑轴上分别设置有一个在所述第二滑槽内滑动的转动头,所述固定拉杆分别在所述转动头上转动,所述控制盒上分别设置与所述固定拉杆相对应的第三滑槽,所述控制盒的端部分别设置有一个控制块,所述控制块上分别设置有一个与所述第三滑孔相对应连通的第四滑槽,所述第四滑槽内分别设置有一个连接在所述控制块上的第七转轴,所述第四滑槽内分别设置有一个在所述第七转轴上转动的控制杆,所述控制杆的端部与所述第一滑轴之间分别通过一个第八转轴相对应转动连接;

所述固定拉杆的另一端分别设置有一个第五滑槽,所述第五滑槽内分别设置有一个连接在所述固定拉杆上的第九转轴,所述转动头上分别连接有一个第一滑块,所述第一滑块分别在所述第九转轴上转动,所述第五滑槽内分别设置有一个弹压所述第一滑块的第一弹簧。

7.根据权利要求1所述一种光伏太阳能电池板智能防护罩,其特征在于:所述防护网为网格状的防护网或者是透明的薄膜,所述转动拉杆上设置有多个转动拉环,所述转动拉环分别在所述转动拉杆上转动,所述防护网分别连接在所述转动拉环上。
