专利号: 2018108908963
申请人: 泗县微腾知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

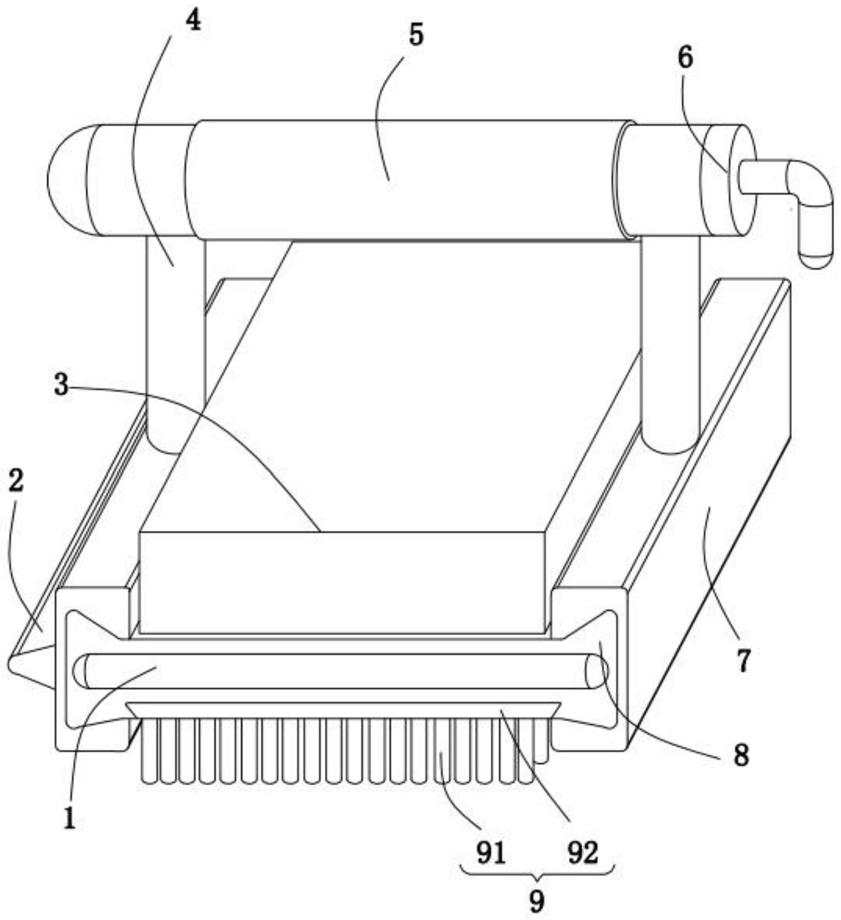

1.一种厨房保洁清洁刷,包括手柄(4)及其固定在用于提拉的圆柱体结构的所述手柄(4)的两端的用于支撑的矩形结构的固定框(7),其特征在于:两个所述固定框(7)之间卡合有用于限位的两个端部为梯形结构的限位框(8),所述限位框(8)与所述手柄(4)垂直,且所述限位框(8)与用于清洁的矩形结构的海绵垫(3)卡合;所述限位框(8)背离所述海绵垫(3)的一面卡合有用于清理的清理结构(9),所述清理结构(9)包括刷毛(91)和固定板(92),所述限位框(8)背离所述海绵垫(3)的一面卡合有用于固定所述刷毛(91)的梯形结构的所述固定板(92),所述固定板(92)背离所述限位框(8)的一端设有多排多列用于清洗污渍的所述刷毛(91);所述固定框(7)的侧壁设有用于清理桌面的橡胶条(2),且所述橡胶条(2)与所述固定框(7)之间可拆卸连接,所述手柄(4)的外部设有圆环形的用于防滑的防滑套(5),且所述手柄(4)的内部设有用于存储清洗液的存储结构(6),所述存储结构(6)包括排液孔(61)、存储室(62)、活塞(63)、传动杆(64)、驱动杆(65)和端盖(66),所述手柄(4)的内部设有用于存储清洗液的横截面为椭圆形的存储室(62),用于涂抹清洗液的所述排液孔(61)贯穿于所述手柄(4)延伸至所述存储室(63),所述传动杆(64)靠近所述排液孔(61)的一端设有弧形结构的用于改变所述存储室(62)的内部的压强的所述活塞(63),所述传动杆(64)与所述手柄(4)之间滑动连接,所述端盖(66)固定于所述手柄(4)的端部,所述驱动杆(65)贯穿于所述端盖(66)延伸至所述传动杆(64)的内部,所述驱动杆(65)与所述端盖(66)之间转动连接,且所述驱动杆(65)与所述传动杆(64)之间螺纹连接,用于检修维护所述传动杆(64)的所述端盖(66)与所述手柄(4)之间螺纹连接,且所述驱动杆(65)为“7”字形结构;

所述橡胶条(2)靠近所述固定框(7)的一端为梯形结构,且所述橡胶条(2)背离所述固定框(7)的一端为半圆柱体结构;

所述限位框(8)与所述固定框(7)的长度相等,且所述限位框(8)上设有用于提拉所述限位框(8)的提拉结构(1);

所述提拉结构(1)包括拉杆(11)、限位套(12)和检修板(13),U形结构的用于提拉所述限位框(8)的所述拉杆(11)贯穿于所述限位框(8),所述限位框(8)的端部设有螺纹连接的用于对所述拉杆(11)进行限位的所述限位套(12),矩形结构的所述检修板(13)与所述限位框(8)之间可拆卸连接,所述限位套(12)设于所述限位框(8)与所述检修板(13)之间;

在使用时,首先拧动端盖(66),将排液孔(61)堵塞,将清洗液倒入存储室(62)的内部,然后拧动驱动杆(65),使传动杆(64)接近端盖(66),然后拧动端盖(66)使端盖与手柄(4)螺纹连接限位,驱动杆(65)为“ 7”字形结构,使操作更加方便,拧动驱动杆(65),使传动杆(64)抵触端盖(66),使存储室(62)的内部的容纳空间变大,防止清洗液从排液孔(61)排出,当需要对清洗器具涂抹清洗液时,将排液孔(61)对准器具,拧动驱动杆(65),驱动杆(65)带动传动杆(64)往背离端盖(66)的方向运动,使弧形结构的活塞(63)抵触清洗液从排液孔(61)排出,传动杆(64)的横截面为椭圆形,便于对传动杆(64)限位,使传动杆(64)的驱动效果更好,然后将限位框(8)与梯形结构的固定板(92)卡合,固定板(92)背离限位框(8)的一端设有刷毛(91),便于通过刷毛(91)揉搓厨房污渍地方,便于清理厨房油渍堆积时间较长的地方,固定板(92)与限位框(8)卡合,使清理结构便于更换,海绵垫(3)与限位框(8)卡合,便于拆卸更换海绵垫(3),提高了限位框(8)的循环利用效率,同时便于拆卸海绵垫(3)对餐具进行清洗,使厨房打扫更加方便快捷,同时橡胶条(2)固定于固定框(7),便于清理餐桌上的废物,同时便于对餐桌平面进行清洗,限位框(8)与固定框(7)卡合,便于通过不同方式清洁厨房,大大提高了厨房清洁质量及其效率,手柄(4)上设有防滑套(5),提高了使用舒适度,限位框(8)的两个端部为梯形结构,增大了与固定框(7)的接触面积,提高了操作稳定性,限位框(8)的端部设有拉杆(11),便于拉动限位框(8),使操作更加方便,检修板(13)配合限位套(12)的使用,便于安装拆卸拉杆(11),使检修维护清洁刷更加方便。
