专利号: 2018108932322
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

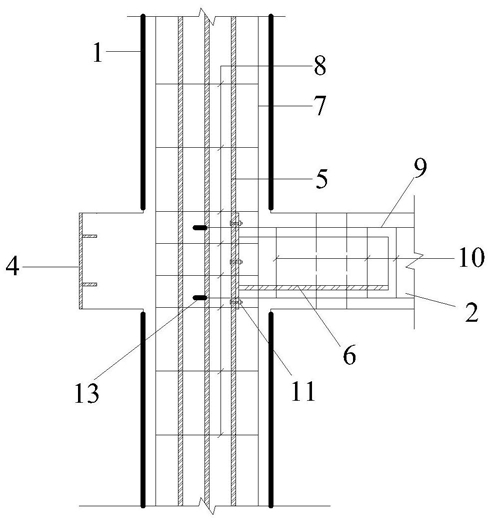

1.一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:包括PVC-FRP管(1)、圆钢管扣件(4)、核心型钢(5)、U型暗牛腿(6)、柱纵筋(7)、柱箍筋(8)、梁纵筋(9)、梁箍筋(10)、高强螺栓(11)、穿心锚栓(12)和加劲肋板(13),所述PVC-FRP管(1)套接于核心型钢(5)的外侧,所述核心型钢(5)由型钢翼缘(51)和型钢腹板(52)焊接而成,且核心型钢(5)呈十字形结构,所述U型暗牛腿(6)为相同结构的三组,且三组U型暗牛腿(6)呈T型分布,所述圆钢管扣件(4)沿环向布置在三组U型暗牛腿(6)之间,所述穿心锚栓(12)水平穿过U型暗牛腿(6),且穿心锚栓(12)反向交错布置,所述型钢翼缘(51)通过高强螺栓(11)与U型暗牛腿(6)连接,所述圆钢管扣件(4)通过高强螺栓(11)与U型暗牛腿(6)连接,所述梁纵筋(9)通过加劲肋板(13)与型钢腹板(52)焊接锚固,所述梁箍筋(10)与梁纵筋(9)绑扎,所述柱纵筋(7)纵向贯穿节点,所述柱箍筋(8)穿过U型暗牛腿(6)后与柱纵筋(7)绑扎。

2.根据权利要求1所述的一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:所述圆钢管扣件(4)包括第一扣件(41)、第二扣件(42)和第三扣件(43),每组所述圆钢管扣件(4)均由扣件环板(4a)、扣件加劲环板(4b)、扣件耳板(4c)和扣件缀板(4d)焊接而成。

3.根据权利要求1所述的一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:所述U型暗牛腿(6)由肋板(6a)、翼板(6b)和连接板(6c)焊接而成。

4.根据权利要求1-3所述的一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:所述扣件环板(4a)、型钢腹板(52)和肋板(6a)上开设有若干工艺孔,所述扣件耳板(4c)、型钢翼缘(51)、肋板(6a)和连接板(6c)上开设有螺纹孔,所述肋板(6a)上的螺纹孔呈梅花形分布。

5.根据权利要求1-3所述的一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:所述穿心锚栓(12)的锚栓长度为翼板(6b)宽度的1.2~1.5倍。

6.根据权利要求1所述的一种PVC-FRP管约束型钢混凝土柱-钢筋混凝土梁T型节点,其特征在于:所述圆钢管扣件(4)内浇筑有节点区混凝土(3),所述U型暗牛腿(6)浇筑混凝土后形成钢筋混凝土梁(2)。
