专利号: 2018108952241
申请人: 尉立
专利类型:发明专利
专利状态:授权未缴费
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

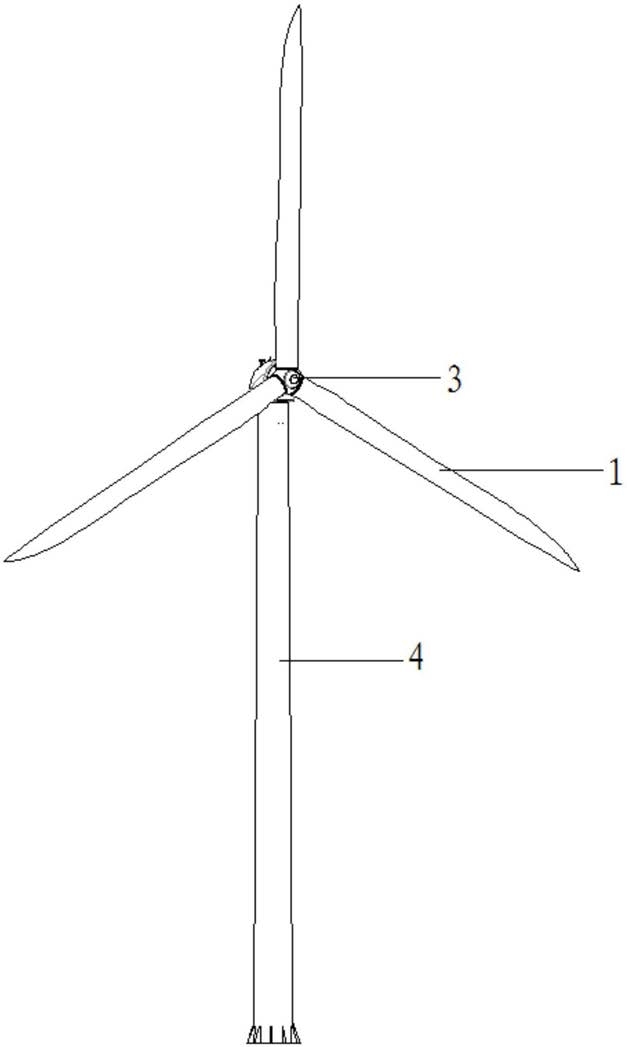

1.一种无级调速风力发电系统,其特征在于,所述无级调速风力发电系统包括:叶片、主机架、轮毂轴、塔筒、发电装置;

所述叶片安装于所述轮毂轴上,并带动轮毂轴转动,所述发电装置及所述轮毂轴安装于高空机舱内,所述轮毂轴由所述主机架上的多个呈圆周阵列布置小轴承构成的环列轴承支撑,所述发电装置将叶片输入的动力转化为电能,所述塔筒对所述机舱进行支撑;

所述发电装置包括:动力输入机构、传动机构以及发电机,所述动力输入机构通过所述传动机构带动所述发电机进行发电;

所述动力输入机构包括异步设置的:第一动力输入单元和第二动力输入单元,所述第一动力输入单元和第二动力输入单元并排设置于所述轮毂轴上;

任一动力输入单元包括:主盘、L型摆杆以及与所述主盘进行离合的移动滑车;

所述主盘套装于所述轮毂轴上,并随所述轮毂轴的转动进行同步运动,所述主盘周向的侧壁上等间距地设置有多个主凸,所述主盘两侧的侧壁上设置有与所述主凸的位置和数量相对应的多个推轮;

所述移动滑车包括:进行往复滑动的由所述主凸推动的滑车挂架以及与所述主盘进行离合的车体,所述移动滑车的滑动行程的一端为初始位置,另一端为切出位置,所述L型摆杆枢转连接于所述主盘的主机架上,并朝向所述主盘的侧壁设置,所述移动滑车位于切出位置时,所述推轮推动所述L型摆杆枢转,所述L型摆杆推动所述移动滑车切出;

所述传动机构包括:传动齿轮以及异步设置的第一传动单元和第二传动单元,任一传动单元包括:调速机构、离合机构、传动齿轮以及复位机构;

所述调速机构安装于所述传动齿轮两侧的齿轮轴上,任一侧的所述调速机构包括:套轴、调速块、丝杠、驱动伞齿轮环;

所述套轴包括:安装于所述传动齿轮的齿轮轴上并随所述齿轮轴同步转动的圆盘体,所述与圆盘体上开设有至少三个滑动槽,任一所述滑动槽中设置有所述丝杆以及螺接于所述丝杆上的沿所述滑动槽滑动的调速块,所述驱动伞齿轮环套装于所述圆盘体上,并与各滑动槽中的丝杆的一端传动连接,所述驱动伞齿轮环具有第一旋转方向以及与所述第一旋转方向相反的第二旋转方向,所述驱动伞齿轮环沿所述第一旋转方向旋转时,通过所述丝杆的传动带动所述调速块远离所述齿轮轴运动,沿所述第二旋转方向旋转时,通过所述丝杆的传动带动所述调速块靠近所述齿轮轴运动;

所述离合机构安装于所述传动齿轮两侧的齿轮轴上,并位于所述调速机构一侧,两侧的离合机构异步设置,所述传动齿轮随所述调速机构通过离合机构的啮合同步运动,所述套轴通过复合钢带与对应动力输入单元的移动滑车传动连接,所述复位机构包括重物齿条,所述重物齿条与所述套轴一端的齿轮环相啮合;

所述传动齿轮与套装于发电轴上的从动齿轮相啮合;

所述发电机为高压鼠笼异步发电机。

2.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述L型摆杆具有长臂以及与所述长臂的一端垂直连接的短臂,所述L型摆臂与所述主机架的枢转连接点位于所述长臂上,并靠近所述短臂设置。

3.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述车体与滑车挂架之间通过键槽相配合,所述车体与滑车挂架之间还设置有弹簧。

4.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述圆盘体为三个,相邻的圆盘体之间形成复合钢带的缠绕槽;所述调速块包括:一体成型的或彼此连接的滑动部和缠绕部,所述滑动部螺接于所述丝杆上并沿所述滑动槽滑动,所述缠绕部位于相邻的圆盘体之间;任一调速块的三个滑动部上均开设有与所述丝杆相螺接的螺孔。

5.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述离合机构包括:锁紧爪块、驱动箍套、驱动套环以及离合齿轮盘;

所述锁紧爪块为若干个,若干个锁紧爪块相互抵靠地分布于所述驱动箍套的内侧,并与所述驱动箍套通过其上的楔形面进行贴紧,且所述锁紧爪块与所述驱动箍套贴合侧通过燕尾槽滑动连接,所述离合齿轮盘套装于所述传动齿轮的齿轮轴上,所述离合齿轮盘位于所述若干锁紧爪块的内侧,并与所述锁紧爪块相离合,所述驱动箍套和锁紧爪块通过侧面花键套于所述传动齿轮侧面键槽内,所述驱动套环包括第一驱动套环和第二驱动套环,所述第一驱动套环和第二驱动套环套于所述驱动箍套外圈,分别与所述驱动箍套通过螺纹连接,所述第一驱动套环和第二驱动套环与所述驱动箍套的连接螺纹方向相反。

6.根据权利要求5所述的无级调速风力发电系统,其特征在于,所述第一驱动套环保持固定不动时,所述驱动箍套随着所述传动齿轮的旋转,驱动所述锁紧爪块向心运动与所述离合齿轮抱紧啮合;所述第二驱动套环保持固定不动时,所述驱动箍套随着所述传动齿轮的旋转,驱动所述锁紧爪块往外运动与所述离合齿轮脱离。

7.根据权利要求5所述的无级调速风力发电系统,其特征在于,任一所述锁紧爪块与所述离合齿轮盘相离合的一面设置有细密的第一啮合齿,所述离合齿轮与所述锁紧爪块相离合的一面设置有细密的第二啮合齿。

8.根据权利要求5所述的无级调速风力发电系统,其特征在于,所述驱动箍套包括本体以及自所述本体上一体延伸而出的与所述锁紧爪块相配合的凸块。

9.根据权利要求5所述的无级调速风力发电系统,其特征在于,任一所述锁紧爪块包括离合部以及与离合部一体成型或固定连接的滑动部,所述离合部与所述离合齿轮盘相离合,所述滑动部沿所述键槽进行滑动。

10.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述无级调速风力发电系统还包括液压涨紧机构,所述液压涨紧机构位于所述复合钢带的下方,其包括:弹簧自复位油缸、定滑轮和定滑轮托架,所述定滑轮安装于所述定滑轮托架上,所述弹簧自复位油缸与所述定滑轮托架传动连接,并驱动与所述定滑轮与所述复合钢带进行选择性抵靠。

11.根据权利要求10所述的无级调速风力发电系统,其特征在于,当所述移动滑车带动齿轮轴旋转时,所述弹簧自复位油缸活塞顶出将所述复合钢带涨紧收绳;当所述移动滑车临切出前,所述弹簧自复位油缸泄压,所述弹簧自复位油缸的活塞下落松绳,所述移动滑车卸载。

12.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述轮毂轴为一贯通设置的空心轴,所述轮毂轴中安装一叶轮,所述叶轮具有与所述发电装置独立设置的另一液压发电装置。

13.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述主盘周向外圈靠所述主凸侧始,沿所述复合钢带缠绕区域将主盘设置成阶梯型。

14.根据权利要求1所述的无级调速风力发电系统,其特征在于,所述动力输入机构和传动机构为相互配合的多组。

15.一种无级调速风力发电系统,其特征在于,所述无级调速风力发电系统包括:叶片、主机架、轮毂轴、塔筒、发电装置;

所述叶片安装于所述轮毂轴上,并带动轮毂轴转动,所述发电装置及所述轮毂轴安装于高空机舱内,所述轮毂轴由所述主机架上的多个呈圆周阵列布置小轴承构成的环列轴承支撑,所述发电装置将叶片输入的动力转化为电能,所述塔筒对所述机舱进行支撑;

所述发电装置包括:动力输入机构、传动机构以及发电机,所述动力输入机构通过所述传动机构带动所述发电机进行发电;

所述动力输入机构包括异步设置的:第一动力输入单元和第二动力输入单元,所述第一动力输入单元和第二动力输入单元并排设置于所述轮毂轴上;

任一动力输入单元包括:主盘、L型摆杆以及与所述主盘进行离合的移动滑车;

所述主盘套装于所述轮毂轴上,并随所述轮毂轴的转动进行同步运动,所述主盘周向的侧壁上等间距地设置有多个主凸,所述主盘两侧的侧壁上设置有与所述主凸的位置和数量相对应的多个推轮;

所述移动滑车包括:进行往复滑动的由所述主凸推动的滑车挂架以及与所述主盘进行离合的车体,所述移动滑车的滑动行程的一端为初始位置,另一端为切出位置,所述L型摆杆枢转连接于所述主盘的主机架上,并朝向所述主盘的侧壁设置,所述移动滑车位于切出位置时,所述推轮推动所述L型摆杆枢转,所述L型摆杆推动所述移动滑车切出;

所述传动机构包括:传动齿轮以及异步设置的第一传动单元和第二传动单元,任一传动单元包括:调速机构、单向轴承、传动齿轮以及复位机构;

所述调速机构安装于所述传动齿轮两侧的齿轮轴上,任一侧的所述调速机构包括:套轴、调速块、丝杠、驱动伞齿轮环;

所述套轴包括:安装于所述传动齿轮的齿轮轴上并随所述齿轮轴同步转动的圆盘体,所述与圆盘体上开设有至少三个滑动槽,任一所述滑动槽中设置有所述丝杆以及螺接于所述丝杆上的沿所述滑动槽滑动的调速块,所述驱动伞齿轮环套装于所述圆盘体上,并与各滑动槽中的丝杆的一端传动连接,所述驱动伞齿轮环具有第一旋转方向以及与所述第一旋转方向相反的第二旋转方向,所述驱动伞齿轮环沿所述第一旋转方向旋转时,通过所述丝杆的传动带动所述调速块远离所述齿轮轴运动,沿所述第二旋转方向旋转时,通过所述丝杆的传动带动所述调速块靠近所述齿轮轴运动;

所述单向轴承安装于所述传动齿轮两侧的齿轮轴上,并位于所述调速机构一侧,两侧的单向轴承异步设置,所述传动齿轮随所述调速机构通过单向轴承同步运动,所述套轴通过复合钢带与对应动力输入单元的移动滑车传动连接,所述复位机构包括重物齿条,所述重物齿条与所述套轴一端的齿轮环相啮合;

所述传动齿轮与套装于发电轴上的从动齿轮相啮合;

所述发电机为高压鼠笼异步发电机。
