专利号: 2018108964198
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

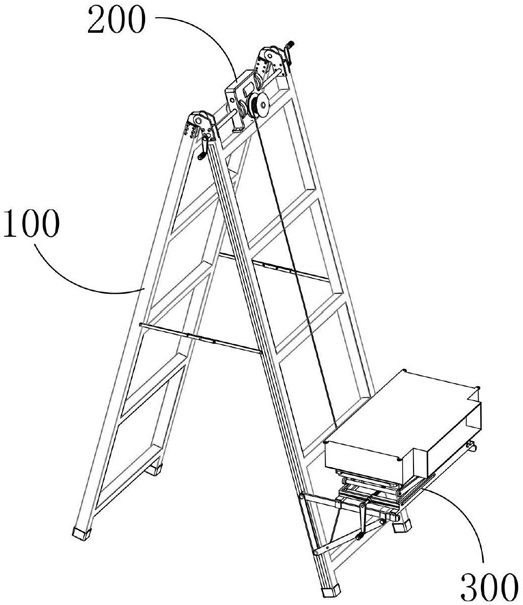

1.用于房屋装修的物件自动补给的手动式人字梯,其特征在于,其包括人字梯主体、提升装置、升降装置,所述的提升装置与升降装置均安装于人字梯主体、并且待补给的物件放置于升降装置,所述的提升装置用于牵引升降装置沿垂直于地面的方向做向上运动;

所述的人字梯主体包括梯梁一、梯梁二,所述的梯梁一设置有两根且两根梯梁一呈相对布置、并且两根梯梁一之间阵列设置有若干个延伸方向平行于两梯梁一之间距离方向的踏杆一,梯梁一的一端为支撑端、另一端为铰接端,所述的梯梁二设置有两根且两根梯梁二呈相对布置、并且两根梯梁二之间阵列设置有若干个踏杆二,踏杆二的延伸方向平行于两梯梁二之间距离方向并且平行于踏杆一的延伸方向,梯梁二的一端为固定端、另一端为连接端,梯梁一的铰接端与梯梁二的连接端之间通过铰接方式进行连接并且铰接轴芯线平行于踏杆一/踏杆二的延伸方向;

所述的梯梁一朝向梯梁二的侧面铰接设置有撑杆一并且铰接轴芯线平行于踏杆一的延伸方向,所述的梯梁二朝向梯梁一的侧面铰接设置有撑杆二并且铰接轴芯线平行于踏杆二的延伸方向,撑杆一沿其延伸方向阵列设置有若干紧固孔一,撑杆二沿其延伸方向阵列设置有若干紧固孔二并且紧固孔一与紧固孔二之间设置有紧固螺栓;

所述的撑杆一与撑杆二对应设置有两组;

所述的梯梁二背离梯梁一的侧面设置有滑轨并且滑轨的引导方向平行于梯梁二的延伸方向;

所述的提升装置安装于靠近梯梁二连接端的踏杆二上,提升装置包括安装外壳、手摇机构一、提升传动机构、收放机构,所述的安装外壳为一端开口、另一端封闭的壳体结构,安装外壳的开口端固定安装于靠近梯梁二连接端的踏杆二上,所述的手摇机构一用于为收放机构提供收放力,所述的提升传动机构用于接收收放力并将其传递至收放机构,所述的收放机构在收放力作用下牵引升降装置做上升运动;

所述的手摇机构一包括减速手摇机构、增速手摇机构,所述的提升传动机构包括减速传动构件、增速传动构件、中间传动构件,所述的减速传动构件用于接收减速摇杆转动产生的动力并将其传递至中间传动构件、并且通过中间传动构件传递至收放机构,所述的增速传动构件用于接收增速摇杆转动产生的动力并将其传递至中间传动构件、并且通过中间传动构件传递至收放机构;

所述的升降装置包括滑动机构、手摇机构二、升降机构、支撑板,所述的滑动机构与设置于梯梁二的滑轨相匹配且收放机构与滑动机构连接、并且收放机构运动并牵引滑动机构同步运动,所述的手摇机构二/升降机构均设置于滑动机构与支撑板之间,所述的手摇机构二用于为升降机构提供升降力,所述的支撑板水平连接于升降机构且物件放置于支撑板上、并且升降机构在升降力作用下牵引支撑板沿垂直于地面的方向做向上运动并使其处于合适高度。

2.根据权利要求1所述的用于房屋装修的物件自动补给的手动式人字梯,其特征在于,所述的安装外壳垂直于踏杆二延伸方向的两侧面均设置有穿设孔,所述的两梯梁二上均设置有与穿设孔呈同轴布置的伸出孔;

所述的减速手摇机构包括减速摇柄、减速摇杆,所述的减速摇杆的轴向平行于踏杆二的延伸方向,减速摇杆的一端为传递端并且该端位于安装外壳内、另一端穿过设置于安装外壳的一穿设孔、设置于梯梁二的一伸出孔并与减速摇柄固定连接,减速摇杆可绕自身轴向转动;

所述的增速手摇机构包括增速摇杆、增速摇柄,所述的增速摇杆与减速摇杆同轴布置,增速摇杆的一端为驱动端并且该端位于安装外壳内、另一端穿过设置于安装外壳的另一穿设孔、设置于梯梁二的另一伸出孔并与增速摇杆固定连接,增速摇杆可绕自身轴向转动;

所述的减速传动构件为齿轮结构并且传动比大于1,所述的增速传动构件为齿轮结构并且传动比小于1;

所述的中间传动构件包括转轴、涡轮组件,所述的转轴的轴向平行于地面并垂直于踏杆二的延伸方向,所述的安装外壳上垂直于转轴轴向并且背离梯梁一的侧面设置有转孔,转轴的动力输入端位于安装外壳内、动力输出端穿过转孔并位于安装外壳外,转轴可绕自身轴向转动,所述的涡轮组件用于接收减速传动构件/增速传动构件传递的动力并将其传递至转轴并且转轴在该动力作用下绕自身轴向转动;

所述的收放机构包括绕绳筒、提升绳索,所述的绕绳筒固定套接于转轴的动力输出端,所述的提升绳索的一端为连接端并与升降装置连接、另一端缠绕于绕绳筒外部。

3.根据权利要求1或2所述的用于房屋装修的物件自动补给的手动式人字梯,其特征在于,所述的滑动机构包括连接杆、安装杆、固定杆、连接绳索,所述的连接杆的延伸方向平行于梯梁二的延伸方向,连接杆上设置有与设置于梯梁二的滑轨构成滑动导向配合的滑动凸起,所述的安装杆的一端固定安装于连接杆,所述的固定杆的一端固定安装于连接杆、另一端与安装杆的另一端固定连接,连接杆、安装杆、固定杆三者构成三角形结构并且该三角形所在面垂直于踏杆二的延伸方向,所述的连接绳索的一端与提升绳索的连接端固定连接、另一端与固定杆固定连接;

所述的滑动机构对应设置有两组并且一组滑动机构、一梯梁二之间的连接关系与另一组滑动机构、另一梯梁二之间的连接关系一致;

所述的手摇机构二包括固定板,所述的固定板为矩形环体结构并且固定板水平固定安装于两安装杆上,固定板上平行于踏杆二延伸方向的两侧面均设置有引导方向平行于踏杆二延伸方向的引导孔,固定板垂直于踏杆二延伸方向的两侧面均设置有支撑孔;

所述的手摇机构二还包括升降摇柄、丝杆,所述的丝杆的轴向平行于踏杆二的延伸方向,丝杆可分为三个部分并且分别为套接段一、套接段二、位于套接段一与套接段二之间的螺纹段,套接段一与套接段二表面光滑,套接段一活动套接于设置于固定板的一支撑孔内并且套接段一的自由端位于固定板外部,套接段二活动套接于设置于固定板的另一支撑孔内并且套接段二的自由端位于固定板外部,丝杆可绕自身轴向转动;

所述的升降摇柄设置有两组,一组升降摇柄固定安装于套接段一的自由端,另一组升降摇柄固定安装于套接段二的自由端;

所述的手摇机构二还包括滑杆,所述的滑杆的轴向平行于两引导孔之间的距离方向,滑杆的两端均设置有引导凸起并且滑杆通过引导凸起活动套接于引导孔内,引导凸起与引导孔之间构成滑动导向配合,滑杆与丝杆的螺纹段之间设置有丝母并且滑杆通过丝母套接于丝杆的螺纹段外部。
