专利号: 2018108980754
申请人: 嘉兴金旅燕科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

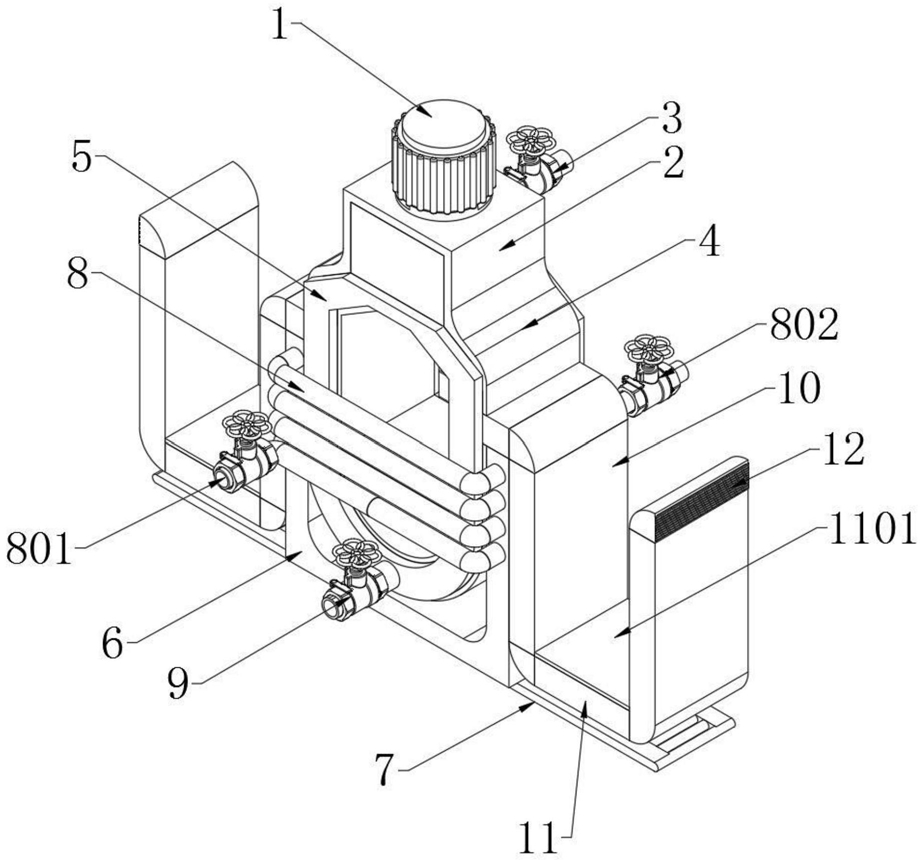

1.油雾环境试验箱尾气处理装置,其特征在于:该油雾环境试验箱尾气处理装置包括伺服电机,油气分离舱室,油雾尾气进管,集油体,密封盖,支撑体,底座,冷凝管,进水口,排水口,排油管,净味管道,净味盒,顶封盖,插接槽,净风排放口,净味棒,分离桨,密封轴承,导流体,初级空气排放头,进气端口,进气孔,油气止回体和分隔头;所述伺服电机下端通过螺栓固定连接在长方体状的油气分离舱室的顶部平面中央,且伺服电机的转轴通过上下两端的密封轴承转动连接在油气分离舱室中,并且伺服电机的转轴固定连接有分离桨;所述油气分离舱室的左端侧壁和右端侧壁的下端分别固定连接在集油体的顶端;所述集油体的前后两端侧壁上均通过螺栓固定连接有密封盖;所述油气分离舱室的后端侧壁的中部垂直焊接有油雾尾气进管;所述集油体前端密封盖的下端中部垂直设置有排油管;所述集油体的左端和右端的侧壁上端分别向左和向右设置有初级空气排放头,且初级空气排放头的内端与集油体内部相连通,而初级空气排放头的外端则与U型的净味管道的上端固定相连接;

所述净味管道的外端上部固定开设有净风排放口;所述净味管道的通过长方体状的净味盒相连通,且净味盒顶部通过顶封盖使用螺栓密封;所述净味管道与集油体之间的固定设置有凹型的支撑体;所述支撑体的的底部平面上固定焊接有底座。

2.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述分离桨的下端通过密封轴承恰好转动连接在集油体内腔的顶部平面上,其密封轴承为上端窄下端宽的截锥体状结构,且集油体的上端内腔为向左右两侧倾斜45度的结构。

3.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述集油体的内腔的竖直管段的上端的内壁上固定设置有楔体状的导流体,且导流体的下方恰好为初级空气排放头,而且初级空气排放头的上端开设有向下的倾斜面。

4.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述初级空气排放头的进气端口为斜向上的倾斜面结构,且进气孔开设在进气端口上,进气孔水平贯穿初级空气排放头。

5.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述初级空气排放头下方的集油体中前后水平设置有油气止回体,且油气止回体上端设置有屋顶状的分隔头,而油气止回体下端前后两侧壁均为内弧的侧壁。

6.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述油气止回体所在位置的集油体的外侧的支撑体上盘绕有冷凝管,且冷凝管的下端为进水口,而冷凝管的上端为排水口。

7.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述净味盒中平铺设置有六根间隔均匀的净味棒,且净味棒为活性炭吸附柱制成。

8.如权利要求1所述油雾环境试验箱尾气处理装置,其特征在于:所述净味棒的内端恰好插接在净味盒内侧壁上开设的插接槽中,且净味棒的外端金属体上设置有螺纹,并且净味盒的外单侧壁上与净味棒位置相对应处设置有密封螺帽。
