专利号: 2018108982158
申请人: 潘浩然
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

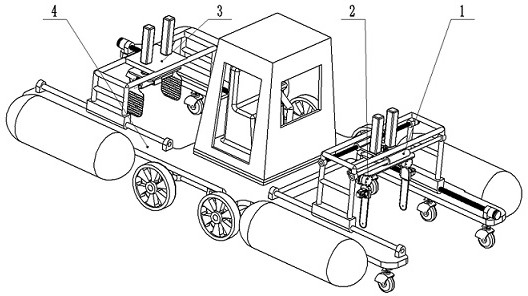

1.一种冬季江面采冰车,包括三自由度平台(1)、切冰器(2)、取冰器(3)、车身(4),其特征在于:所述的三自由度平台(1)和取冰器(3)固定安装在车身(4)上;切冰器(2)固定安装在三自由度平台(1)上;

所述的三自由度平台(1)包括第一天台(101)、第一步进电机(102)、第一丝杠(103)、第一导杆(104)、第二天台(105)、第一电动推杆(106)、第一伺服电机(107)、第三天台(108)、第一RV减速器(109)、连接法兰(110),所述的第一丝杠(103)两端铰接在第一天台(101)上,其中一端一侧固定安装有一第一步进电机(102);所述的第一导杆(104)固定安装在第一天台(101)上;所述的第二天台(105)一端与第一丝杠(103)配合构成螺旋副,另一端与第一导杆(104)配合;所述的第一电动推杆(106)有两个,分别固定安装在第二天台(105)上;第三天台(108)固定安装在两个第一电动推杆(106)推杆端;所述的第一伺服电机(107)固定安装在第三天台(108)上侧,第一RV减速器(109)固定安装在第三天台(108)下侧,其输入轴与第一伺服电机(107)输出轴连接;所述的连接法兰(110)固定安装在第一RV减速器(109)输出轴;

所述的切冰器(2)包括底板(201)、第一支座(202)、链锯箱(203)、星型链轮(204)、导板(205)、链锯(206)、第二伺服电机(207)、第二RV减速器(208)、第三伺服电机(209),所述的第一支座(202)固定安装在底板(201)两侧,每个第一支座(202)两侧分别固定安装有一个第二伺服电机(207)和第二RV减速器(208),电机输出轴与减速器输入轴连接;链锯箱(203)有两个,分别固定安装在第二RV减速器(208)输出端,每个链锯箱(203)上固定安装有一个导板(205),每个导板(205)上铰接有两个星型链轮(204),两个星型链轮(204)上套有一串链锯(206);第三伺服电机(209)有两个,每个固定安装在一个链锯箱(203)上,输出轴与星型链轮(204)连接;

所述的取冰器(3)包括第四天台(301)、第二电动推杆(302)、第五天台(303)、双向液压缸(304)、夹板(305),两个第二电动推杆(302)固定安装在第四天台(301)上;第五天台(303)固定安装在两个第二电动推杆(302)推杆端;所述的双向液压缸(304)固定安装在第五天台(303)上,两侧推杆上固定安装有两个夹板(305),夹板(305)两面带水纹槽,增大摩擦力;

所述的车身(4)包括底盘(401)、控制室(402)、软座(403)、操纵杆(404)、控制踏板(405)、气囊(406)、第二丝杠(407)、第二导杆(408)、第二支座(409)、第二步进电机(410)、防震万向轮(411)、车轮(412)、第一支柱(413)、前叉(414)、摆杆(415)、连杆(416)、双轴电机(417)、车轴(418),所述的第二支座(409)有八个,底盘(401)两侧各固定安装有四个;左侧两端第二支座(409)上分别铰接有两个第二丝杠(407),每个靠一个第二步进电机(410)驱动;右侧两端第二支座(409)上,分别固定安装有两个第二导杆(408);四个气囊(406)固定安装在底盘(401)四角;控制室(402)固定安装在底盘(401)上侧;软座(403)、操纵杆(404)和控制踏板(405)固定安装在控制室(402)内;底盘(401)下侧两端各固定安装有六个防震万向轮(411);所述的双轴电机(417)固定安装在底盘(401)下侧,其上固定安装有一车轴(418),车轴(418)两端各铰接一车轮(412);三个第一支柱(413)固定安装在底盘(401)下侧,左右两个上分别铰接有一前叉(414),中间上铰接有一摆杆(415);连杆(416)两端铰接在两侧前叉(414)上,中间与摆杆(415)铰接;每个前叉(414)外侧铰接有一车轮(412)。

2.如权利要求1所述的一种冬季江面采冰车,其特征在于:所述的链锯(206)包括第一链锯板(20601)、第二链锯板(20602)、链轴(20603)、内板(20604)、导向齿(20605)、套筒(20606),两个内板(20604)和两个套筒(20606)构成一个链节,且两内板(20604)之间固定安装有一导向齿(20605);第一链锯板(20601)、第二链锯板(20602)和两个链轴(20603)构成一个链节;若干链节依次首位连接构成链锯(206)。

3.如权利要求1所述的一种冬季江面采冰车,其特征在于:所述的防震万向轮(411)包括上支板(41101)、弹簧(41102)、第二支柱(41103)、下支板(41104)、轴套(41105)、轮瓦(41106)、轮子(41107),上支板(41101)和下支板(41104)通过两个第二支柱(41103)连接;

轴套(41105)穿过下支板(41104)内孔,弹簧(41102)卡在轴套(41105)和上支板(41101)之间;轮瓦(41106)铰接在轴套(41105)上,轮子(41107)铰接在轮瓦(41106)上。
