专利号: 2018108985599
申请人: 郑少华
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

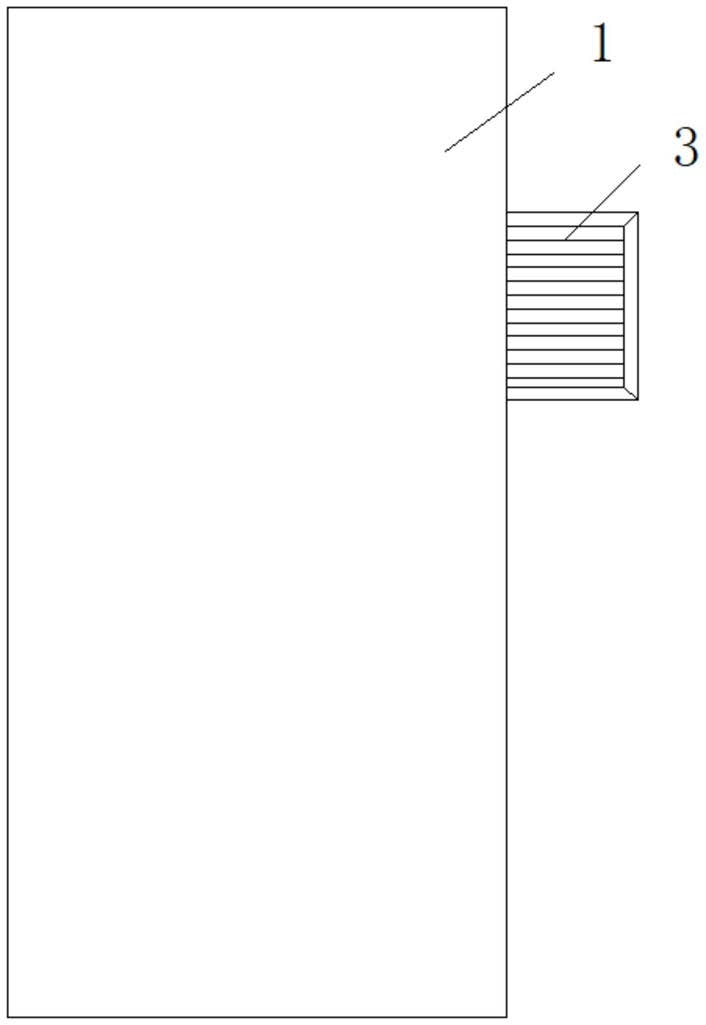

1.一种不易粘刀的家用柠檬切片器,包括机体(1),其特征在于:所述机体(1)右侧的下方开设有柠檬进口(2),机体(1)的右侧的上方设置有伺服电机(3),伺服电机(3)左侧的输出端固定连接有转轴(4),转轴(4)的左侧穿进机体(1)的内部并固定连接在机体(1)左侧的内壁上,转轴(4)的表面上开设有两个对称设置的环槽(5),环槽(5)的表面上活动连接有凸轮(6),机体(1)内壁的两侧之间设置有下刀机构(7),机体(1)内壁的底部设置有盛放机构(8)。

2.根据权利要求1所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述下刀机构(7)包括两组固定块(701),且两组固定块(701)分别固定在机体(1)内壁的左右两侧,且每组的固定块(701)的数量为两个,每侧的两个固定块(701)之间固定连接有螺纹杆(702),螺纹杆(702)的表面上螺纹连接有环块(703),环块(703)内部设置有内螺纹,环块(703)的顶部固定连接有位于螺纹杆(702)外侧的伸缩弹簧(704),且伸缩弹簧(704)的顶部与上方的固定块(701)固定连接,两侧的环块(703)相互靠近的一侧设置有弹力绳(705),两个弹力绳(705)之间固定连接有螺旋板(706),螺旋板(706)的底部固定连接有多个切刀(707)。

3.根据权利要求2所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述盛放机构(8)包括固定连接在机体(1)内壁底部的固定杆(801),固定杆(801)的顶部开设有四分之三球形槽(802),四分之三球形槽(802)的内壁设置有与其相互适配的橡胶球(803),橡胶球(803)的顶部设置有三分之一球形板(804),且球形板(804)的上方为挖空状。

4.根据权利要求2所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述切刀(707)的数量为5个,且相邻的两个切刀(707)之间均为等距设置。

5.根据权利要求2所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述切刀(707)的底部为尖口设置,且多个切刀(707)的底部从左至右呈一弧线,最中间的切刀(707)的长度为最长设置。

6.根据权利要求2所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述螺旋板(706)为水平放置,且螺旋板(706)为弹性板。

7.根据权利要求3所述的一种不易粘刀的家用柠檬切片器,其特征在于:所述橡胶球(803)和四分之三球形槽(802)之间的间隙为0.2厘米,且橡胶球(803)和四分之三球形槽(802)之间的间隙处填充有润滑剂。
