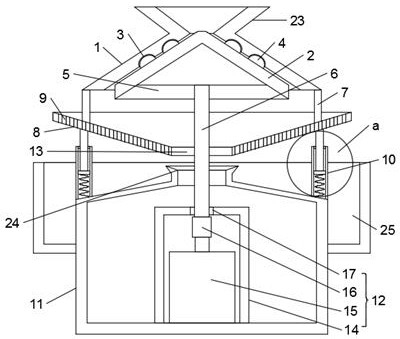

1.一种抛丸机用的丸渣分离装置,包括研磨锥形罩(1)和转动锥形罩(2),其特征在于:
所述研磨锥形罩(1)的内壁开设有圆槽(3),所述转动锥形罩(2)的外壁固定连接有圆形凸起(4),所述圆形凸起(4)的外壁与圆槽(3)的内壁相贴合,所述转动锥形罩(2)的上表面固定连接有连接板(5),所述连接板(5)的下表面的中部固定连接有转轴(6),所述研磨锥形罩(1)的下表面的四角均固定连接有支杆(7),所述支杆(7)的下端固定连接有锥形筛板(8),所述锥形筛板(8)的上表面开设有筛孔(9),所述锥形筛板(8)的中部开设有漏孔(13),所述锥形筛板(8)的下表面的四角均固定连接有伸缩装置(10),所述伸缩装置(10)的下端固定连接有收集筒(11),所述转轴(6)的下端贯穿漏孔(13)穿入收集筒(11)内固定连接有动力装置(12),所述动力装置(12)包括机箱(14),所述机箱(14)的底面与收集筒(11)的底面内壁的中部固定连接,所述机箱(14)的底面内壁固定安装有电机(15),所述电机(15)的上部传动端固定连接有梅花联轴器(16),所述机箱(14)的上表面的中部固定连接有轴承(17),所述轴承(17)的内壁与转轴(6)的下部外壁固定连接,所述梅花联轴器(16)的上部与转轴(6)的下端固定连接,所述电机(15)电连接外部电源,所述伸缩装置(10)包括活塞筒(18),所述活塞筒(18)的底端与收集筒(11)的上表面的外侧固定连接,所述活塞筒(18)的内壁滑动连接有活塞(19),所述活塞(19)的底面与活塞筒(18)的底端内壁分别固定连接弹簧(20)的两端,所述活塞(19)的上表面的中部固定连接有活塞杆(21),所述活塞杆(21)的上端穿出活塞筒(18 )与锥形筛板(8)的底面的外侧固定连接,所述收集筒(11)的外壁的中部固定连接有污物收集罩(25)。
2.根据权利要求1所述的一种抛丸机用的丸渣分离装置,其特征在于:所述活塞筒(18)的上端内壁固定连接有密封圈(22),所述密封圈(22)的内壁套接活塞杆(21)的外壁。
3.根据权利要求1所述的一种抛丸机用的丸渣分离装置,其特征在于:所述研磨锥形罩(1)的上沿和收集筒(11)的筒口处分别固定连接有第一漏斗(23)和第二漏斗 (24)。
