专利号: 2018109008651
申请人: 江苏盛斗士网络技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

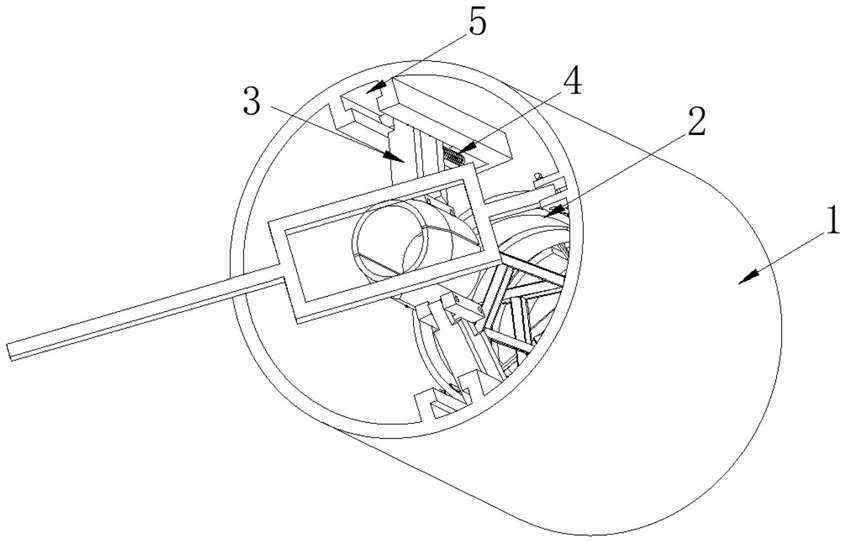

1.一种甘蔗削皮机,包括外壳(1)、削皮机构(2)、夹紧机构(3),其特征在于:所述外壳(1)内部设有夹紧机构(3)、削皮机构(2)和刀具组(21);

所述刀具组(21)由刀柄(10)、刀具(15)、滑杆(18)和滑环(19)组成,所述外壳(1)内部等角度设置有刀具(15),所述刀具(15)一端固定有刀柄(10),所述刀具(15)另一端固定有滑环(19),所述刀具(15)顶部固定有滑杆(18),且滑环(19)与相邻的刀具(15)顶部的滑杆(18)相配合;

所述削皮机构(2)由环形外板(11)、拉力弹簧(12)、环形内板(14)、限位槽(16)和刀具组(21)组成,所述刀具组(21)外侧套设有环形内板(14),所述环形内板(14)顶部开等角度开设有凹槽(17),所述环形内板(14)外侧套设有环形外板(11),所述环形外板(11)外侧等角度开设有限位槽(16),且环形内板(14)和环形外板(11)与外壳(1)固定连接,所述刀柄(10)一侧穿过凹槽(17)和限位槽(16)设置在环形外板(11)外侧,所述刀柄(10)远离刀具(15)的一端与拉力弹簧(12)一端固定连接,所述拉力弹簧(12)的另一端与外壳(1)内壁固定连接;

所述刀具组(21)有三组,且相邻的刀具组(21)之间的角度相差30度。

2.根据权利要求1所述的一种甘蔗削皮机,其特征在于:所述夹紧机构(3)由固定弹簧(4)、摇杆(6)、夹紧板(7)、连接杆(8)、连接件(9)和伸缩弹簧(13)组成,所述外壳(1)顶部通过定位销转动连接有摇杆(6),所述外壳(1)内壁对称开设有滑槽(5),所述外壳(1)内部对称设置有夹紧板(7),且两个对称设置的夹紧板(7)通过伸缩弹簧(13)连接,所述摇杆(6)和两个对称设置的夹紧板(7)相配合,所述夹紧板(7)一侧固定有连接板(20),所述连接板(20)顶部和底部均通过转轴转动连接有连接杆(8),且两个连接杆(8)平行设置,所述连接杆(8)远离连接板(20)的一端通过转轴与连接件(9)转动连接,所述连接件(9)滑动连接在滑槽(5)内,所述滑槽(5)底部对称设置有固定弹簧(4),所述固定弹簧(4)的两端分别与连接件(9)和外壳(1)固定连接。

3.根据权利要求2所述的一种甘蔗削皮机,其特征在于:所述滑槽(5)纵向截图呈T字形。

4.根据权利要求1所述的一种甘蔗削皮机,其特征在于:所述外壳(1)内部位于每组刀具组(21)的外侧设置的拉力弹簧(12)有4个。
