1.硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料，其特征在于：其结构为在纳米硅的表面从内到外依次包裹一层硅铁氧化物、氧化铁和碳层形成核壳复合结构。

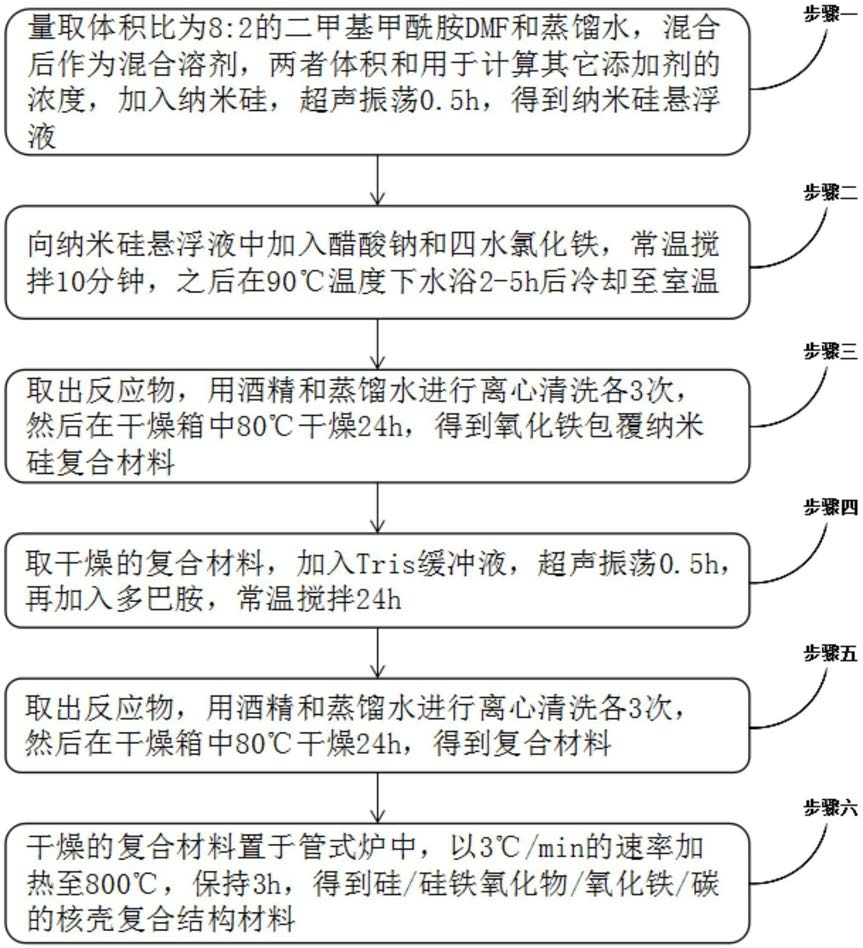

2.硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料的制备方法，其特征在于，包括以下步骤：步骤一，量取体积比为8:2的DMF和蒸馏水，混合后作为混合溶剂，其中，两者体积和作为混合溶剂的体积用于计算其它添加剂的浓度；加入纳米硅，纳米硅的质量浓度是0.5-

1mg/mL超声振荡0.5h，得到纳米硅悬浮液；

步骤二，向步骤一得到的纳米硅悬浮液中加入醋酸钠和四水氯化铁，醋酸钠的质量浓度是20mg/mL，四水氯化铁的质量浓度是10mg/mL-12mg/mL，常温搅拌10分钟，之后在90℃温度下水浴2-5h后冷却至室温；

步骤三，取出步骤二得到的产物，用酒精离心清洗3次，再用蒸馏水离心清洗各3次，在干燥箱中80℃干燥24h，得到氧化铁包覆纳米硅复合材料；

步骤四，取干燥的氧化铁包覆纳米硅复合材料，加入Tris缓冲液，其中，若干燥的氧化铁包覆纳米硅复合材料的质量为S g，则Tris缓冲液的体积为S/2mL，混合后超声振荡0.5h，再加入多巴胺，使多巴胺与氧化铁包覆纳米硅复合材料的质量比为1:1，常温搅拌24h；

步骤五，取出步骤四得到的产物，用酒精离心清洗3次，再用蒸馏水离心清洗3次，在干燥箱中80℃干燥24h，得到干燥的纳米硅/氧化铁/多巴胺复合材料；

步骤六，将步骤五得到的复合材料置于管式炉中，在氮氢气体保护下煅烧，以3℃/min的速率加热至800℃，保持3h，得到硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料。

3.根据权利要求2中所述的硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料的制备方法，其特征在于，步骤一中所描述的纳米硅相对于混合溶剂的质量浓度为1mg/mL。

4.根据权利要求2所述的硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料的制备方法，其特征在于，步骤二中，四水氯化亚铁相对于混合溶剂的质量浓度为10mg/mL。

5.根据权利要求2所述的硅/硅铁氧化物/氧化铁/碳的核壳复合结构材料的制备方法，其特征在于，步骤二中，在90℃温度下水浴保温2h后冷却至室温。
