专利号: 2018109027686
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

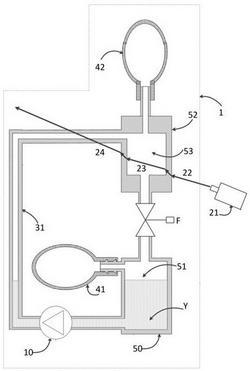

1.一种拉曼光谱测试系统,其特征在于:包括其中激光器(21)、、光学整形器(90)、用于改变光斑大小的透镜组(91、92),第一号光路切换装置(1-1)、第二号光路切换装置(1-2),第一号反射镜(93)、第二号反射镜(94)、第三号反射镜(96)、第四号反射镜(100)、两相色镜(95)、滤光器件(102),聚光凸透镜(101),聚光物镜(97),CCD为光采集模块,CCD用于采集经过单色仪采集光学信号发送至计算机;第一号光路切换装置(1-1)、第二号光路切换装置(1-2)为同种光路切换装置,他们都具有如下特征:包括液体输送泵(10)、容纳容器(50)、输液管路(31)、透明材料制成的切换器件(52)、液体阀门(F)、一号气球(41)、二号气球(42)、反光液态金属(Y);

切换器件(52)具有第一表面平面、第二表面平面,切换器件的第一表面平面与切换器件的第二平面表面平行;

切换器件具有内部空腔(53);

切换器件的内部空腔具有第一腔面平面、第二腔面平面,切换器件的内部空腔的第一腔面平面与切换器件的内部空腔的第二腔面平面平行;

切换器件的第一表面平面与切换器件的内部空腔的第一腔面平面相互平行;

容纳容器(50)的容纳腔(51)与一号气球(41)相通,起到平衡气压的作用;

切换器件的内部空腔(53)与二号气球(42)相通,起到平衡气压的作用;

液体输送泵(10)的进口与容纳容器(50)的容纳腔(51)的底部相通;

液体输送泵(10)的出口与切换器件的内部空腔(53)相通;

当需要将切换器件作为反光镜使用的时候先将液体阀门(F)截止,再启动液体输送泵(10)将反光液态金属(Y)输送到切换器件(52)的内部空腔(53)内,使切换器件变成反光镜;

当需要将切换器件作为反光镜使用的时候先将液体阀门(F)开放,将反光液态金属(Y)在重力作用下流入到容纳容器(50)的容纳腔(51)内,使切换器件失去填充变成透明状态;

测试模式下:将第一号光路切换装置(1-1)、第二号光路切换装置(1-2)均置为透明状态,即光路切换装置内无反光液态金属填充,激光器(21)发射出激光(22),激光22 依次经过第一号光路切换装置(1-1)、光学整形器(90)、透镜组(91、92)、第一号反射镜(93)、第二号反射镜(94)至两相色镜(95),两相色镜(95)透射波长大于工作波长的杂光(22-2),杂光(22-2)被抛弃,两相色镜(95)反射波长工作波长的测试光(22-1),测试光(22-1)经过第三号反射镜(96)后再投射到样品(98)上,测试光(22-1)投射在样品(98)上后样品(98)会产生拉曼散射,产生指纹光(80),指纹光(80)经过聚光物镜(97)的收集后,通过第三号反射镜(96)的反射到达两相色镜(95),再经过第二号光路切换装置(1-2)到达第四号反射镜(100),然后又经过滤光器件(102),然后又经过聚光凸透镜(101)进入单色仪,再后CCD采集到指纹光(80)的光谱信号输送给计算机,实现对样品的拉曼光谱分析;校验模式下:将第一号光路切换装置(1-1)、第二号光路切换装置(1-2)均置为反射状态,即光路切换装置内有反光液态金属填充,激光器(21)发射出激光(22)、激光(22)依次经过第一号光路切换装置(1-1)、第二号光路切换装置(1-2)、第四号反射镜(100)、滤光器件(102)、聚光凸透镜(101)进入单色仪,再后CCD采集到激光(22)的光谱信号输送给计算机,实现对激光(22)分析,以检验激光(22)的杂光含量,以检测激光器的工作状态,连续测试时,在每次测试之前进行一次激光器的检测,能够及时发现激光器是否处于正常状态。

2.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的反光液态金属(Y)为单质汞。

3.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的切换器件的材料是石英。

4.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的容纳容器(50)的制作材料是玻璃。

5.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的输液管路(31)的制作材料是玻璃。

6.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的一号气球(41)的制作材料是橡胶。

7.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的二号气球(42)的制作材料是橡胶。

8.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:所述的液体阀门(F)采用电磁控制。

9.如权利要求1所述的一种拉曼光谱测试系统,其特征在于:滤光器件(102)滤掉的光的波长为工作波长的光的波长。
