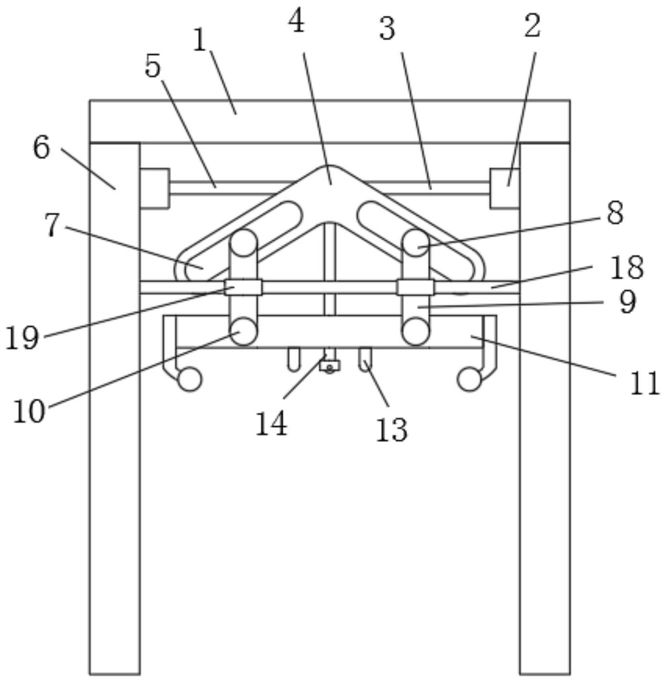

1.一种背部按摩及肩部肌肉放松机构，其特征在于，包括框架(1)，框架(1)上固定设有固定杆(18)和气缸(2)；固定杆(18)的上方设有连接板(4)，固定杆(18)的下方设有活动板(11)；气缸(2)横向固定设置于框架(1)上，且气缸(2)的推杆(3)与连接板(4)固定相连；连接板(4)包括对称设置的两个斜槽板(7)，活动板(11)上对称的固定设置有两个升降条(9)；

升降条(9)的一端通过转动销(10)铰接于活动板(11)，另一端穿过固定杆(18)上的限位套(19)后通过圆杆(8)滑动连接于斜槽板(7)；连接板(4)的底部固定连接有一竖杆(14)，竖杆(14)的底端越过活动板(11)上开设的通槽(15)并固定连接有固定架(16)，固定架(16)上转动连接有一滚动柱(17)；活动板(11)的底部两端固定连接有敲击锤(12)，活动板(11)的底部中部固定设有橡胶触头(13)，气缸(2)带动推杆(3)在左右方向往复移动，从而带动气缸(2)左端固定的连接板(4)左右往复移动。

2.根据权利要求1所述的背部按摩及肩部肌肉放松机构，其特征在于，所述框架(1)上固定安装有支撑块(6)，支撑块(6)内开设导槽，连接板(4)固定连接有导杆(5)，导杆(5)的自由端滑动连接在导槽中。

3.根据权利要求1所述的背部按摩及肩部肌肉放松机构，其特征在于，所述滚动柱(17)表面设有凸点。

4.根据权利要求1所述的背部按摩及肩部肌肉放松机构，其特征在于，所述框架(1)于支撑块(6)和气缸(2)对应位置各固定设置一用于安装支撑块(6)和气缸(2)的支撑板(20)。

5.根据权利要求1所述的背部按摩及肩部肌肉放松机构，其特征在于，所述框架(1)的底部设有滚轮或固定脚。
