专利号: 2018109035786
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.倒Ω式测试织物弯曲性及悬垂性的方法,其特征在于:步骤一、将一根大头针固定在竖直平面上;将被测织物熨烫平整后裁剪成第一矩形试样和第二矩形试样;第一矩形试样及第二矩形试样均呈长240mm、宽25mm的矩形;第一矩形试样的长度方向平行于被测织物的经向;第二矩形试样的长度方向平行于被测织物的纬向;i=1,2,依次执行步骤二至七;

步骤二、在第i矩形试样上画出中分线和两条四分之一线;中分线位于两条四分之一线之间;中分线、两条四分之一线将试样分隔为形状完全相等的四部分;中分线及两条四分之一线均平行于第i矩形试样的宽度方向;

步骤三、弯曲第i矩形试样,使得第i矩形试样上的两条四分之一线重叠;之后,沿着两条四分之一线缝合第i矩形试样;

步骤四、将步骤三所得的第i矩形试样倒置并挂到大头针上,使得两条四分之一线的缝合处与大头针接触,且第i矩形试样的两条宽度边均向远离大头针的方向翻出;第i矩形试样上两条四分之一线之间的部分形成水滴部分,四分之一线与对应宽度边之间的部分形成下垂部分;

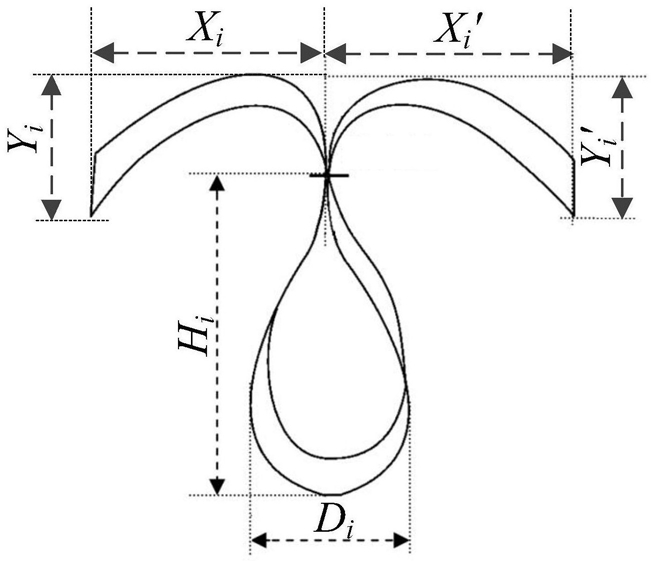

步骤五、测量第i矩形试样的水滴宽度Di、水滴长度Hi、第一下垂横向距离Xi、第二下垂横向距离X′i、第一下垂纵向距离Yi、第二下垂纵向距离Yi′;水滴宽度Di即水滴部分两侧最外沿的距离;水滴长度Hi即水滴部分底部到水滴部分顶部的距离;第一下垂横向距离Xi为水滴部分顶部到第一个下垂部分最外沿的水平距离;第一下垂纵向距离Yi为第一个下垂部分最高点与第一个下垂部分最外沿的竖直距离;第二下垂横向距离X′i为水滴部分顶部到第二个下垂部分最外沿的水平距离;第二下垂纵向距离Yi′为第二个下垂部分最高点与第二个下垂部分最外沿的竖直距离;

步骤六、计算第i矩形试样水滴长宽比 及下垂纵横比

步骤七、计算第i矩形试样的第一抗弯刚度预测值Ei、第二抗弯刚度预测值Ei′如下:Ei=5.6323Ai2-53.912Ai+129.48;

E′i=6.8701Bi2-46.214Bi+78.15;

计算第i矩形试样的第一悬垂系数预测值Fi、第二织物悬垂系数预测值Fi′如下:

Fi=-0.1001Ai+0.8768;

Fi′=-0.127Bi+0.7954;

步骤八、计算被测织物的抗弯刚度最终值E和悬垂系数最终值F如下:

2.根据权利要求1所述的倒Ω式测试织物弯曲性及悬垂性的方法,其特征在于:步骤五中,测量第i矩形试样的水滴宽度Di、水滴长度Hi、第一下垂横向距离Xi、第二下垂横向距离X′i、第一下垂纵向距离Yi、第二下垂纵向距离Yi′的方法具体如下:用相机从平行于第i矩形试样宽度边的方向拍摄第i矩形试样;得到试样照片;将试样照片导入autoCAD软件;并利用autoCAD软件自带的查询距离功能,获取第i矩形试样的水滴宽度Di、水滴长度Hi、第一下垂横向距离Xi、第二下垂横向距离X′i、第一下垂纵向距离Yi、第二下垂纵向距离Yi′;

在autoCAD软件中查询距离的方法如下:依次点击“工具”、“查询”、“距离”,并选中需要测量距离的两个点,即可获取两点之间的距离。
