专利号: 2018109071551
申请人: 绍兴市高砚智生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

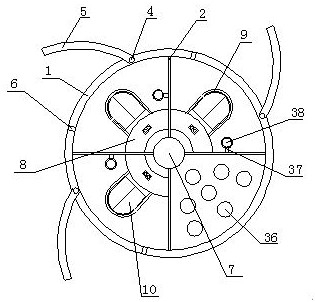

1.一种微生物循环水环保厕所,其特征在于:包括外壳体(1),所述外壳体(1)内侧底部固定连接有支撑板(3),所述支撑板(3)上表面固定连接有隔离板(2),所述隔离板(2)将支撑板(3)均匀四等分,所述隔离板(2)外侧与外壳体(1)内表面固定连接,两相邻所述隔离板(2)内侧之间固定连接有马桶水箱(8),所述马桶水箱(8)底部与支撑板(3)固定连接,所述马桶水箱(8)外侧固定连接有马桶底座(9),所述马桶底座(9)与支撑板(3)固定连接,所述马桶水箱(8)内侧固定连接有输水管(14),所述马桶底座(9)内壁上部开设有出水孔(12),所述马桶水箱(8)内部外侧前后两端均开设有凹槽(13),所述凹槽(13)外侧转动连接有第二转动轴(17),所述第二转动轴(17)外侧固定连接有回转横板(16),所述回转横板(16)外侧设置有活动板(10),所述活动板(10)靠近马桶底座(9)内壁的一侧与回转横板(16)固定连接,所述活动板(10)内侧上表面开设有漏液槽(15),所述活动板(10)设置在马桶底座(9)内部下方,所述凹槽(13)下方固定连接有绞簧盘(18),所述绞簧盘(18)上端与回转横板(16)固定连接,所述绞簧盘(18)下端与马桶水箱(8)底部固定连接;

所述活动板(10)下方设置有输出杆(19),所述输出杆(19)外表面固定连接有螺旋输送盘(20),所述输出杆(19)底端设置有输送电机(21),所述输送电机(21)的输出端与输出杆(19)固定连接,所述输送电机(21)外部固定连接有锥形外壳(22),所述锥形外壳(22)底部固定连接有微生物消化池(27),所述微生物消化池(27)设置在马桶底座(9)下方,所述微生物消化池(27)上端与外壳体(1)固定连接,所述微生物消化池(27)中部固定连接有支柱(7),所述支柱(7)下方设置有连接圆盘(25),所述支柱(7)底部与连接圆盘(25)内部底端转动连接,所述连接圆盘(25)的下端外表面转动连接有搅拌电机,所述搅拌电机的输出端与连接圆盘(25)固定连接,所述连接圆盘(25)外表面固定连接有搅拌板(26),所述搅拌电机上端与支柱(7)固定连接,所述支柱(7)外表面与隔离板(2)固定连接,所述微生物消化池(27)中部外侧设置有回流管(28),所述支撑板(3)下方设置有与微生物消化池(27)固定连接的水泵(35),所述回流管(28)上端与水泵(35)固定连接,所述水泵(35)的上端与输水管(14)固定连接,所述回流管(28)内部设置有过滤层(33)。

2.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述支柱(7)内部上端开设有空腔(24),所述空腔(24)外壳开设有通气孔,所述空腔(24)上端活动连接有盖板(23),所述微生物消化池(27)底部四周均固定连接有移动支腿(29),所述移动支腿(29)下端转动连接有万向轮(30),所述移动支腿(29)外侧转动连接有第三转轴(31),所述第三转轴(31)外侧固定连接有刹车片(32),所述外壳体(1)外侧马桶底座(9)的前端设置有遮挡门(5),所述遮挡门(5)一端固定连接有第一转轴(4),所述第一转轴(4)与外壳体(1)转动连接,所述外壳体(1)四周均固定连接有锁紧装置(6),所述锁紧装置(6)与遮挡门(5)远离第一转轴(4)的一端中部相匹配。

3.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述隔离板(2)中部固定连接连接臂(37)的一端,所述连接臂(37)的另一端固定连接有烟灰盒(38)。

4.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述水泵(35)上部设置有雨伞放置板(36),所述雨伞放置板(36)外侧与隔离板(2)固定连接,所述雨伞放置板(36)上表面开设有放置孔,所述放置孔内设置有雨伞。

5.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述回流管(28)内部过滤层(33)的上方固定连接有除臭层(34)。

6.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述外壳体(1)内壁上设置有文明标语布置板,所述文明标语布置板由粘贴板制成。

7.根据权利要求1所述的一种微生物循环水环保厕所,其特征在于:所述活动板(10)上表面由光滑材料制成。
