1.一种疏水改性海藻酸钠水凝胶的制备方法,其特征在于:制备步骤含以下4步:
1)将海藻酸钠配成水溶液,加入适量盐酸溶液,在75~85℃温度下搅拌反应5~7小时,冷却至室温,倾掉上层清液,滴加氢氧化钠溶液使产物溶解,重复上述加盐酸沉淀-加氢氧化钠稀溶液溶解步骤1~3次,最后一次用氢氧化钠溶液溶解,产物用乙醇沉淀、静止,倾掉上层清液,产物离心分离,收集固体产物,冷冻干燥得到海藻酸钠降解产物;
2)将步骤1)所得海藻酸钠降解产物配成水溶液,另外将甲基丙烯酸酯单体配制成四氢呋喃溶液,将上述海藻酸钠溶液和甲基丙烯酸酯溶液混合并搅拌均匀,按海藻酸钠重量的
3.3~5.8wt%添加硝酸铈铵为引发剂,搅拌均匀,通入N2,置于60~70℃恒温水浴锅中,搅拌反应4~6小时,得到接枝共聚物粗产物,将粗产物用无水乙醇洗涤后冷冻干燥,得到接枝共聚物;
3)将步骤2)所得接枝共聚物在蒸馏水中配成4~6wt%的溶液,将交联剂预先用适量四氢呋喃配成8~12wt%溶液,添加到接枝共聚物的溶液中,再添加1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐,N-羟基琥珀酰亚胺,搅拌均匀,控温45~55℃反应20~24小时,得到水凝胶;
4)将步骤3)所得水凝胶用过量蒸馏水浸泡20~24小时,倾去浸出液,更换新鲜蒸馏水再次浸泡洗涤,重复1~3次,最后过滤、冷冻干燥,得到疏水改性海藻酸钠水凝胶;
步骤3)中所述交联剂为赖氨酸。
2.根据权利要求1所述的疏水改性海藻酸钠水凝胶的制备方法,其特征是在于:步骤2)中甲基丙烯酸酯单体为:甲基丙烯酸甲酯,甲基丙烯酸乙酯,甲基丙烯酸正丙酯或甲基丙烯酸正丁酯。
3.根据权利要求1所述的疏水改性海藻酸钠水凝胶的制备方法,其特征在于:步骤2)中,海藻酸钠配成4~8wt%的水溶液,甲基丙烯酸酯单体配制成浓度为4~8wt%的四氢呋喃溶液,两溶液按体积比1.25:1~2:1加入。
4.根据权利要求1所述的疏水改性海藻酸钠水凝胶的制备方法,其特征在于:所述交联剂与接枝共聚物的重量比为8.0~8.3%。

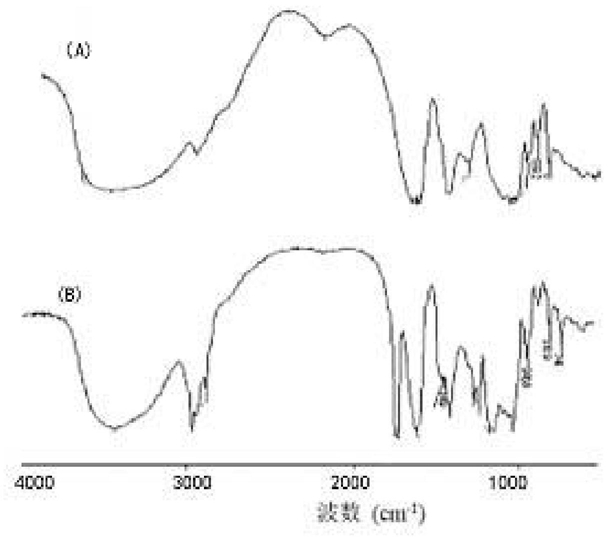

5.一种根据权利要求1~4任一权利要求所述的疏水改性海藻酸钠水凝胶的制备方法得到的疏水改性海藻酸钠水凝胶。
6.一种根据权利要求5所述的疏水改性海藻酸钠水凝胶在药物缓释方面的应用,其特征在于:所述疏水改性海藻酸钠水凝胶用于5-氟尿嘧啶的缓释。
