专利号: 2018109111012
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

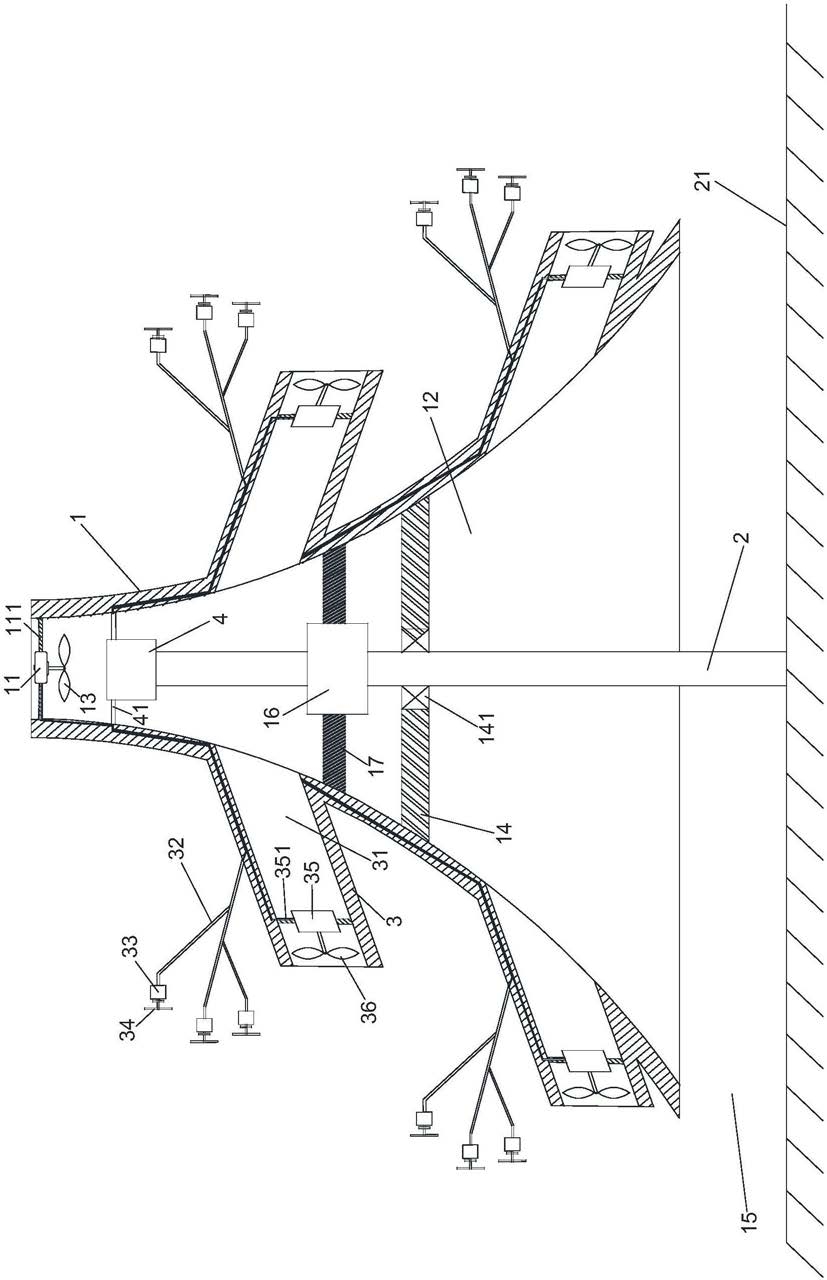

1.一种微风发电仿生树,其特征在于:包括树干、支撑柱、树干发电机Ⅰ和若干树枝组件;所述树干内腔形成倒喇叭状的树干进风通道,所述树干进风通道的扩口端朝上,缩口端朝下;所述树干发电机Ⅰ设置在树干进风通道的缩口端;所述树干发电机Ⅰ主轴连接有可绕树干发电机Ⅰ主轴转动的树干扇叶;所述树干发电机Ⅰ通过固定杆Ⅰ固定在树干进风通道缩口端的内侧壁上;所述树干发电机Ⅰ主轴与树干进风通道同轴设置;

所述支撑柱的底部固定在支撑面上,所述树干进风通道的内侧壁通过安装架Ⅰ可转动连接在支撑柱上,且所述树干底部与支撑面留有进风间隙;所述支撑柱与树干进风通道同轴设置;

所述树枝组件包括一端端部与树干固定连接的主树枝;所述主树枝内腔设置有与树干进风通道连通的树枝进风通道;所述树枝进风通道为由下向上倾斜进风的通道;

所述主树枝的两侧外侧壁面均为半径由树枝进风通道的进风端到出风端先增大后减小的凹弧面结构。

2.根据权利要求1所述微风发电仿生树,其特征在于:所述支撑柱上还设置有树干发电机Ⅱ;所述树干进风通道的内侧壁通过安装架Ⅱ固定连接在树干发电机Ⅱ的转子上;所述树干发电机Ⅱ与树干进风通道同轴设置。

3.根据权利要求1所述微风发电仿生树,其特征在于:所述树枝组件还包括若干分树枝发电组件,所述分树枝发电组件包括固定在主树枝外壁面上的分树枝,固定在分树枝上的分树枝发电机和与分树枝发电机主轴连接并可绕分树枝发电机主轴转动的分树枝扇叶。

4.根据权利要求1所述微风发电仿生树,其特征在于:所述树枝进风通道的进风端设置有主树枝发电机和与主树枝发电机主轴连接并可绕主树枝发电机主轴转动的主树枝扇叶,所述主树枝发电机通过固定杆Ⅱ固定在树枝进风通道的内侧壁上;所述主树枝发电机主轴与树枝进风通道同轴设置。

5.根据权利要求1所述微风发电仿生树,其特征在于:所述树干外壁面和主树枝外壁面均涂有黑色吸热涂料。
