专利号: 2018109134480
申请人: 董琳维
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

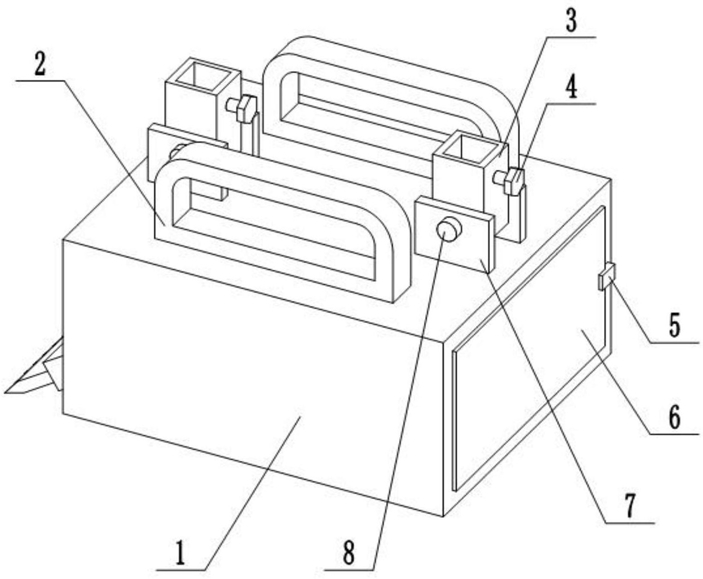

1.一种室内装修用墙面铲灰装置,包括存放箱(1),其特征在于:所述存放箱(1)的横向两端采用开口结构,所述存放箱(1)的两处开口处分别安装有固定板(9)和箱门(6);所述固定板(9)内部设置有滑动腔(901),所述滑动腔(901)内部通过压紧弹簧(12)安装有刮板(10),所述固定板(9)倾斜安装,且伸入所述存放箱(1)内部;

所述存放箱(1)上端安装有把手(2)和支撑立板(7),所述支撑立板(7)共有四个,两个所述支撑立板(7)为一组且对称分布,每组所述支撑立板(7)之间通过转轴(8)安装有旋转座(3),所述旋转座(3)内部设置有放置腔(301),所述旋转座(3)一侧通过螺纹安装有紧固螺栓(4),所述紧固螺栓(4)伸入所述放置腔(301)内部。

2.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述存放箱(1)的固定板(9)一端设有斜板(13),所述斜板(13)内插入一排钢针(14),所有斜板(13)与固定板(9)平行设置。

3.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:两所述放置腔(301)内设有均设有一个加长杆(15),两所述加长杆(15)的活动一侧铰连接连接杆(16),所述连接杆(16)、两转轴(8)的连线和两加长杆(15)形成平行四边形,所述连接杆(16)上方的铰轴通过拉伸弹簧(17)与下方的加长杆(15)连接。

4.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述箱门(6)一侧安装有锁扣(5)。

5.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述刮板(10)的外部尺寸与所述滑动腔(901)的内部尺寸相等,且采用间隙配合。

6.根据权利要求4所述一种室内装修用墙面铲灰装置,其特征在于:所述滑动腔(901)的两侧设置有导向槽(902),所述刮板(10)的内端两侧设置有导向块(1001),所述导向块(1001)与所述导向槽(902)间隙配合。

7.根据权利要求5所述一种室内装修用墙面铲灰装置,其特征在于:所述刮板(10)的外端部采用锯齿刃结构。

8.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述存放箱(1)底部对称安装有偶数个滑轮(11)。

9.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述把手(2)共有两个,且对称分布。

10.根据权利要求1所述一种室内装修用墙面铲灰装置,其特征在于:所述旋转座(3)的宽度尺寸与两个所述支撑立板(7)之间的距离尺寸相等,且对称分布。
