专利号: 2018109135360
申请人: 长乐巧通工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

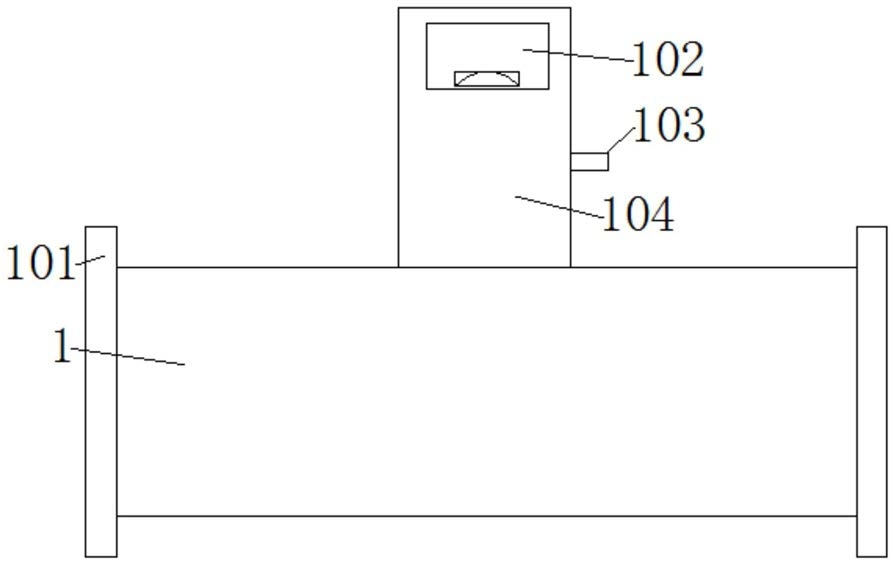

1.一种矿用砂浆输送管道,包括管道本体(1)和安装法兰(101),其特征在于:所述管道本体(1)两侧端部固定安装有所述安装法兰(101),所述管道本体(1)顶面固定安装有密封筒(104),所述密封筒(104)前面设置有盖板(102),所述密封筒(104)侧面中部设置有排泄管(103),所述密封筒(104)内部设置有泄压组件(2);

所述泄压组件(2)包括保护壳(201)和凸块(202),所述保护壳(201)内壁上设置有所述凸块(202),所述凸块(202)外侧设置有滚轮(203),所述滚轮(203)中部内侧设置有轮架(204),所述轮架(204)端部固定安装有压簧(206),所述轮架(204)中部外侧设置有连杆(207),所述连杆(207)顶端固定安装有复位弹簧(205),所述连杆(207)底端固定安装有活塞(208);

所述活塞(208)侧面正对所述排泄管(103)的位置设置有中空通道,所述中空通道内置光线传感器和控制器,所述光线传感器能够在接收到从所述排泄管(103)进入的光线时发出第一信号,所述连杆(207)为中空结构,并且在对应所述压簧(206)的位置设置有圆形连通道,所述压簧活动通过所述连通道并位于连通道内部,所述连通道的直径A1大于圆形的所述压簧(206)的直径A2,A1与A2的差值大于两倍的所述凸块(202)的高度;

所述复位弹簧(205)双螺旋的导电材料形成,所述复位弹簧与所述密封筒的顶部内侧之间设置有压力传感器,当所述压力传感器接收到排泄管(103)刚进入排泄的压力时发出第二信号,在所述密封筒(104)的顶部侧壁固定有为控制器、压力传感器和光线传感器供电的电源,所述连杆(205)的顶部设置有与所述复位弹簧对应的导电凸块;

所述控制器接收到第一信号时,发出排泄管(103)通畅且即将进行排泄的语音信号,在接收到第二信号时,发出已经进行排泄的语音信号。

2.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述安装法兰(101)内侧周围开设有多个通孔,所述安装法兰(101)与所述管道本体(1)焊接固定。

3.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述密封筒(104)与所述管道本体(1)焊接固定,所述盖板(102)与所述密封筒(104)通过合页连接,所述排泄管(103)的截面形状为圆形或正八边形中的一种。

4.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述凸块(202)的数量为多个,均匀分布,所述凸块(202)之间的间隙不小于所述滚轮(203)的半径。

5.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述滚轮(203)成对存在,所述滚轮(203)与所述轮架(204)活动铆接。

6.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述压簧(206)的压缩行程不小于所述凸块(202)的垂直高度,所述压簧(206)与所述轮架(204)通过卡钩固定。

7.根据权利要求1所述一种矿用砂浆输送管道,其特征在于:所述活塞(208)与所述密封筒(104)过渡配合,所述活塞(208)通过螺纹固定在所述连杆(207)上。
