专利号: 2018109137474
申请人: 苏州大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-08-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

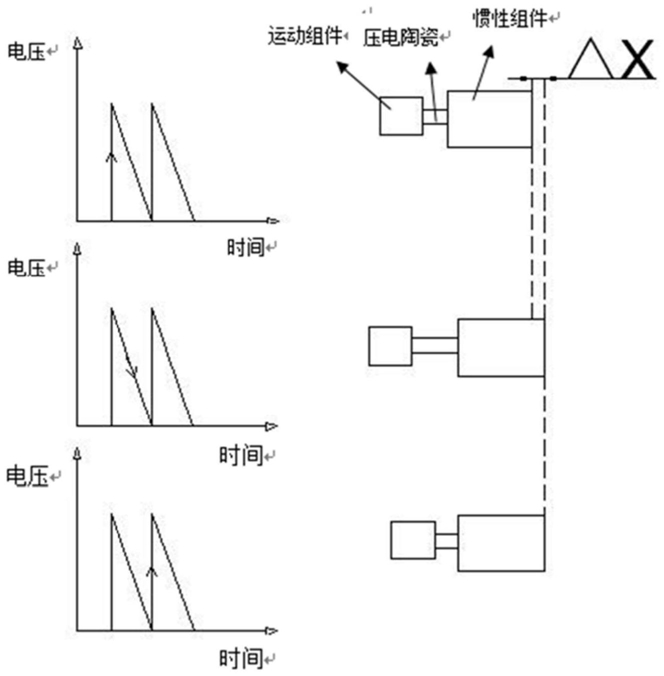

1.一种微型粘滑驱动跨尺度精密运动平台,其特征在于:所述微型粘滑驱动跨尺度精密运动平台具有惯性块、运动块和压电陶瓷,所述惯性块具有一安装面,在所述安装面上开设有沿所述惯性块的中心线对称设置并贯穿所述惯性块的两个凹槽,每个所述凹槽呈“匚”字形,且两个所述凹槽的开口相背设置,在所述凹槽左右两侧分别设置有第一弹性壁和第二弹性壁,所述第一弹性壁和所述第二弹性壁的数量均为一个,在所述第一弹性壁和所述第二弹性壁之间形成有在所述惯性块内的安装槽,所述压电陶瓷安放在所述安装槽内,所述压电陶瓷被定义有第一端和第二端,所述第一端与所述第一弹性壁相抵持,所述第二端与所述第二弹性壁相抵持,所述压电陶瓷上方设置有横梁,所述横梁两侧分别与所述第一弹性壁和所述第二弹性壁连接,所述横梁下端与所述运动块连接,所述运动块设置在所述惯性块下方且与所述惯性块之间具有摩擦力,所述横梁上开设有固定孔,所述横梁通过所述固定孔来连接所述运动块。

2.根据权利要求1所述的微型粘滑驱动跨尺度精密运动平台,其特征在于:所述凹槽的外侧对称设置有固定块,所述固定块上开设有连接孔,所述连接孔内穿接有用于压电陶瓷供电的电连接线。

3.根据权利要求1所述的微型粘滑驱动跨尺度精密运动平台,其特征在于:所述第二弹性壁外侧具有开设在所述安装面上的固定凹槽,所述固定凹槽贯穿所述惯性块。

4.根据权利要求1所述的微型粘滑驱动跨尺度精密运动平台,其特征在于:所述第一弹性壁具有向内伸入与固定块接触的第一T形块。

5.根据权利要求1所述的微型粘滑驱动跨尺度精密运动平台,其特征在于:所述第二弹性壁具有向内伸入与固定块接触的第二T形块。

6.根据权利要求1所述的粘滑驱动跨尺度精密运动平台,其特征在于:所述第一弹性壁包括沿所述安装面的中心线为轴对称设置的两个弹性臂。

7.根据权利要求1所述的粘滑驱动跨尺度精密运动平台,其特征在于:所述第二弹性壁包括沿所述安装面的中心线为轴对称设置的两个弹性臂。

8.根据权利要求1所述的粘滑驱动跨尺度精密运动平台,其特征在于:所述横梁下端与所述运动块可拆卸式连接。

9.根据权利要求1所述的粘滑驱动跨尺度精密运动平台,其特征在于:所述第二弹性壁外侧设置有与所述第二弹性壁相抵持以压紧所述压电陶瓷的预紧螺栓。
