专利号: 2018109157054
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种薄板激光扫描填丝焊接方法,其特征在于,包括以下步骤:

步骤S1:焊接前,将待焊工件的待焊接直角结构的底板加工成半V型或半U型的坡口;

步骤S2:将焊丝(3)送入坡口,完成激光束(2)和焊丝的对焦,保证焊丝(3)端部位于激光束(2)的聚焦处,即保证激光光斑位于焊丝的端部;

步骤S3:设置所需激光焊接工艺参数,在保护气体下进行激光扫描填丝焊接。

2.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述步骤S1中对加工后的待焊工件的坡口及两侧表面进行打磨和清洗。

3.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述坡口宽度t为0.8~1.2mm,促进焊丝(3)与待焊工件的充分融合,增强结合强度,获得高质量的薄板T型焊接接头。

4.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述步骤S2中将焊丝(3)以一定的倾斜角送入坡口;所述倾斜角为激光束(2)与焊丝(3)之间的夹角。

5.根据权利要求4所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述倾斜角为

45度。

6.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述焊丝(3)的直径不大于坡口宽度。

7.根据权利要求6所述的一种薄板激光扫描填丝焊接方法,其特征在于,直径为0.8mm。

8.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述激光焊接工艺参数为:激光输出功率为2000W~3000W,激光束的离焦量为-3mm~+3mm,扫描速度为

25mm/s~30mm/s,送丝速度为0.2mm/s~1.0mm/s。

9.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述保护气体为高纯氩气,气流量为15L/min~20L/min。

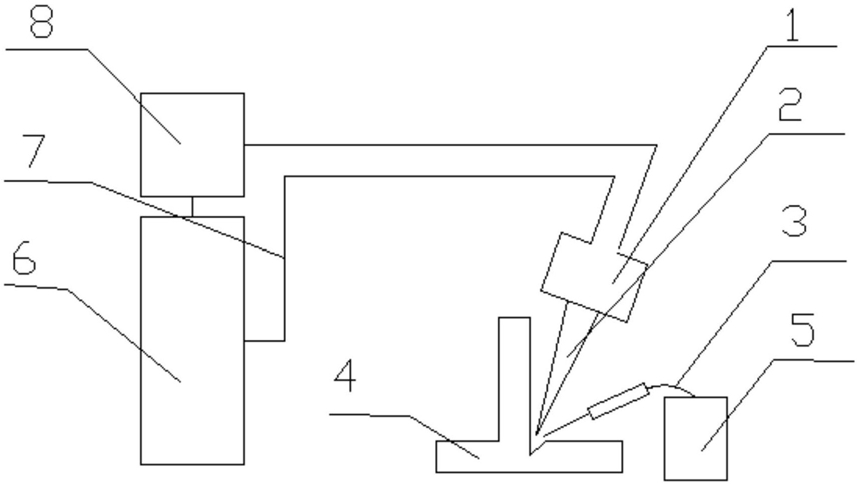

10.根据权利要求1所述的一种薄板激光扫描填丝焊接方法,其特征在于,所述步骤S3中采用焊接系统的控制装置(8)设置焊接工艺参数,所述控制装置(8)控制激光器(6)发出的激光先通过聚焦镜(1)再照射到焊丝(3)上,控制装置(8)控制激光束(2)沿着坡口所在的直线运动,保证激光聚焦光斑先熔化焊丝(3)端部,熔化后进入坡口,进一步熔化,焊丝(3)与薄板融合。
