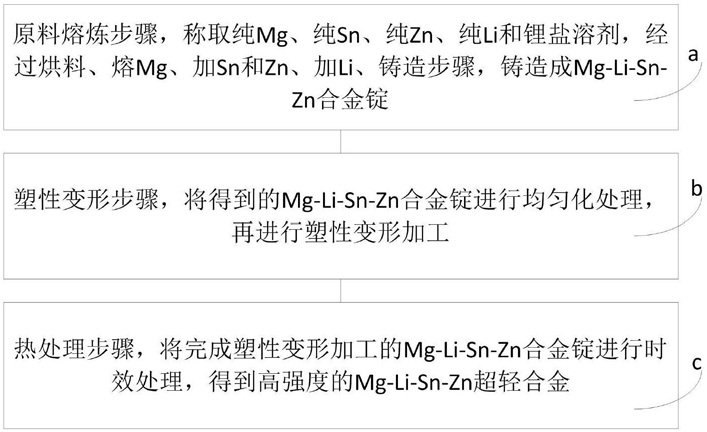

1.一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，包括以下步骤：

a)原料熔炼步骤，称取纯Mg、纯Sn、纯Zn、纯Li和锂盐溶剂，再经过烘料、熔Mg、加Sn和Zn、加Li、铸造步骤，铸造成Mg-Li-Sn-Zn合金锭；

b)塑性变形步骤，将步骤a)得到的Mg-Li-Sn-Zn合金锭进行均匀化处理，再进行塑性变形加工；

c)热处理步骤，将步骤b)得到的完成塑性变形加工的Mg-Li-Sn-Zn合金锭进行时效处理，得到高强度的Mg-Li-Sn-Zn超轻合金。

2.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤a)中原料熔炼步骤在SF6和CO2混合气体保护下进行。

3.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤a)中称取纯Mg、纯Sn、纯Zn、纯Li和锂盐溶剂，再经过烘料、熔Mg、加Sn和Zn、加Li、铸造，铸造成Mg-Li-Sn-Zn合金锭的具体步骤包括：i)称取纯Mg、纯Sn、纯Zn、纯Li，按照制备合金质量的5-10％称取锂盐溶剂，再将上述所有原料在180-250℃下预热烘干3h以上，得到烘干的纯Mg、纯Sn、纯Zn、纯Li和锂盐溶剂；

ii)将步骤i)得到的烘干后的纯Mg和锂盐溶剂放入坩埚电阻炉中加热熔化得到镁液；

iii)将步骤ii)得到的镁液加热至700-740℃，然后加入步骤i)得到的烘干后的纯Sn,加热至其全部熔化成金属液体，待金属液体温度回升至700-740℃后，加入步骤i)得到的烘干后的纯Zn，加热至其全部熔化成金属液体，待金属液体温度降至670-680℃后，将步骤i)得到的烘干后的纯Li用不锈钢丝网包覆，再将其用不锈钢钟罩压入上述金属液体中，待所述纯Li完全熔化后取出钟罩和不锈钢丝网；

iv)将步骤iii)得到的金属液体温度升至700-740℃，保温10分钟，撇去表面浮渣，再浇铸至模具中，得到Mg-Li-Sn-Zn合金锭。

4.根据权利要求3所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤iv)中所述模具为预热至200℃的钢制模具。

5.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤b)中所述均匀化处理工艺包括将Mg-Li-Sn-Zn合金锭在440-500℃下保温8-24h。

6.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤b)中所述塑性变形加工的方式为挤压、轧制和锻造中的一种，加工温度在150-250℃范围内。

7.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，步骤c)中所述时效处理的温度在150-200℃范围内，时效处理的时间在8-24h范围内。

8.根据权利要求1所述的一种高强度Mg-Li-Sn-Zn超轻合金的制备方法，其特征在于，所述高强度Mg-Li-Sn-Zn超轻合金包含以重量百分比计的下列组分：6-10wt％的Li，3-

6wt％的Sn，0.5-1.5wt％的Zn，0-0.02wt％的包括Si、Fe、Cu和Ni的杂质元素，其它为Mg。
