专利号: 2018109196542
申请人: 绍兴柯桥富临纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

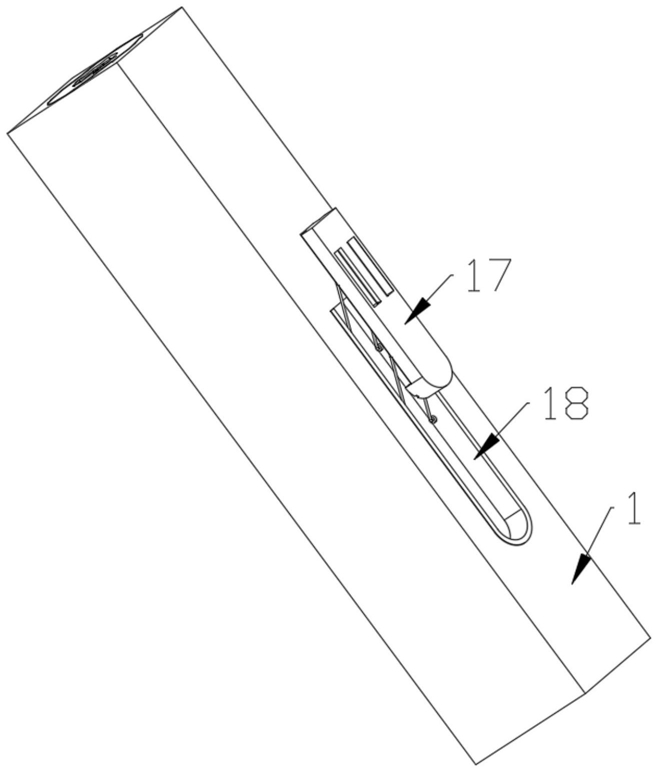

1.一种高清洁度洗袜机,包括外机体(1)、洗袜内机(2)、套袜架(3)、底座(4)、转动电机(5)、小锥形齿轮(6)、大锥形齿轮(7)、牛角卡块(8)、连接杆(9)、卡位销(10)、压力弹簧(11)、穿孔(12)、限位手握(14)、加热棒(15)、水管(16)、清洁把握(17)、清洁头(18)、外机中孔(19)、限位磁块(21)、管槽(22)、轻质轴承(24)、限位磁槽(25)和连杆(26),其特征在于:所述外机体(1)侧面安装有清洁头(18),所述清洁头(18)内设有清洁把握(17),所述清洁把握(17)侧面对称转动安装有四个连杆(26),且连杆(26)远离清洁把握(17)一端与清洁头(18)内壁转动连接,所述清洁头(18)内开设有限位磁槽(25),所述清洁把握(17)地面固定有与限位磁槽(25)配合限位磁块(21),所述外机体(1)位于清洁头(18)的对称面开设有管槽(22),所述管槽(22)内安装有两条水管(16),且水管(16)端部连通外机体(1)内部,所述外机体(1)内部中心处开设有有外机中孔(19),所述外机体(1)两端的槽内对称设有洗袜内机(2),所述洗袜内机(2)外侧安装有套袜架(3),所述洗袜内机(2)内部安装有加热棒(15),所述洗袜内机(2)底部外侧套接有轻质轴承(24),所述轻质轴承(24)转动安装在底座(4)上表面,所述洗袜内机(2)底端位于底座(4)内安装有大锥形齿轮(7),所述底座(4)内部安装有转动电机(5),所述转动电机(5)输出端固定有小锥形齿轮(6),且大锥形齿轮(7)与小锥形齿轮(6)啮合连接,所述底座(4)内设有连接杆(9),且连接杆(9)中心处通过转轴与底座(4)转动连接,所述连接杆(9)两端对称固定有牛角卡块(8),所述底座(4)侧面对称开设有穿孔(12),所述底座(4)内对称设有卡位销(10),且卡位销(10)穿出穿孔(12),所述卡位销(10)通过压力弹簧(11)与底座(4)弹性连接,所述底座(4)底部设有限位手握(14),且限位手握(14)与连接杆(9)同轴连接。

2.根据权利要求1所述的一种高清洁度洗袜机,其特征在于:所述水管(16)之间的连接处固定有密封卡圈(23)。

3.根据权利要求1所述的一种高清洁度洗袜机,其特征在于:所述外机体(1)外壁内开设有预留槽(20)。

4.根据权利要求1所述的一种高清洁度洗袜机,其特征在于:所述洗袜内机(2)的套袜架(3)为非刚性材料。

5.根据权利要求1所述的一种高清洁度洗袜机,其特征在于:所述底座(4)地面固定有限位块(13),且限位块(13)高度高于限位手握(14)高度。
