专利号: 2018109198497
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

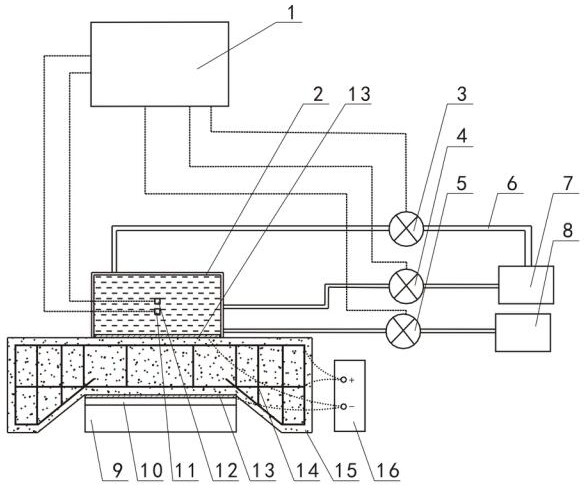

1.一种双侧腐蚀型衬砌结构加速腐蚀试验装置,包括设于衬砌结构外侧且为封闭型的腐蚀水槽,其特征在于:还包括浓度传感器、压力传感器、第一增压泵、第二增压泵、第三增压泵、高浓度腐蚀液储箱、设计浓度腐蚀液储箱、控制器和盐雾箱,所述浓度传感器和所述压力传感器置于所述腐蚀水槽内,所述第一增压泵的入口通过液管与所述设计浓度腐蚀液储箱的出口连接,所述第二增压泵的入口和所述第三增压泵的入口分别通过液管与所述高浓度腐蚀液储箱的出口连接,所述第一增压泵的出口、所述第二增压泵的出口和所述第三增压泵的出口分别通过液管与所述腐蚀水槽相通连接,所述第二增压泵的出口和所述第三增压泵的出口分别通过液管与所述腐蚀水槽的侧壁和顶板相通连接,所述浓度传感器的信号输出端和所述压力传感器的信号输出端分别与所述控制器的信号输入端连接,所述控制器的控制信号输出端分别与所述第一增压泵的控制信号输入端、所述第二增压泵的控制信号输入端和所述第三增压泵的控制信号输入端对应连接;所述盐雾箱设于所述衬砌结构的内侧表面附近位置并用于对所述衬砌结构的内侧表面喷洒盐雾。

2.根据权利要求1所述的双侧腐蚀型衬砌结构加速腐蚀试验装置,其特征在于:所述衬砌结构的外侧表面和内侧表面处分别设有钢丝网片,外侧的所述钢丝网片位于所述腐蚀水槽内的底部,内侧的所述钢丝网片位于所述盐雾箱和所述衬砌结构之间,外侧和内侧的所述钢丝网片分别与稳流直流电源的负极连接,所述衬砌结构内靠近外侧和内侧的钢筋分别与所述稳流直流电源的正极连接。

3.一种如权利要求1所述的双侧腐蚀型衬砌结构加速腐蚀试验装置采用的腐蚀控制方法,其特征在于:包括以下步骤:

步骤一、根据实际工程获取隧道衬砌结构所在位置的参考水压P*、衬砌结构外侧的腐蚀液中氯离子浓度C1*、衬砌结构内侧的盐雾中氯离子浓度C2*;

步骤二、根据实际工程的调研结果和试验条件选择加速系数n,则加速腐蚀试验中腐蚀液压力P=nP*,腐蚀液中氯离子浓度C1=nC1*,盐雾中氯离子浓度C2=nC2*;

步骤三、控制器根据压力传感器检测到的腐蚀液的压力信息,当腐蚀液的压力低于P时,控制器控制第一增压泵启动,将设计浓度腐蚀液储箱内的设计浓度腐蚀液泵入腐蚀水槽中,直到腐蚀液的压力等于P为止,关闭第一增压泵;控制器根据浓度传感器检测到的腐蚀液的浓度信息,当腐蚀液的浓度低于C1时,控制器控制第二增压泵和第三增压泵启动且第二增压泵和第三增压泵的流速相同,将高浓度腐蚀液储箱内的高浓度腐蚀液泵入腐蚀水槽中,直到腐蚀液的浓度等于C1为止,关闭第二增压泵和第三增压泵;盐雾箱内的盐雾浓度直接设定为C2,并根据实际试验需要对盐雾喷洒速度及喷洒时间来实现盐雾作用对衬砌结构的侵蚀作用。
