专利号: 2018109217708
申请人: 天长市永鑫制冷设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 磨削;抛光
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

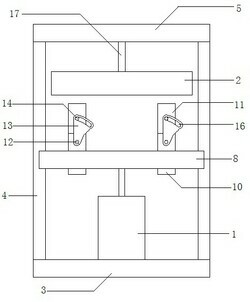

1.一种行星轮式抛光装置,其特征在于:包括安装支撑部、抛光电机(1)、抛光轮(2)以及行星轮式组件;所述安装支撑部包括底部安装座(3)、支撑杆(4)以及顶部安装座(5);所述底部安装座(3)通过支撑杆(4)与顶部安装座(5)相安装;所述抛光电机(1)竖直向上安装于底部安装座(3)的中部,其输出轴与行星轮式组件轴向固定;所述行星轮式组件包括太阳齿轮(6)、行星齿轮(7)、行星架(8)以及抛光件安装筒;所述太阳齿轮(6)的中心与抛光电机(1)的输出轴轴向固定;所述行星架固定于支撑杆之间,与太阳齿轮等高设置,并且行星架内侧设有一圈外齿圈(9);所述行星齿轮(7)以太阳齿轮(6)为中心,均匀分布于行星架(8)内,并同时与太阳齿轮(6)以及外齿圈(9)相啮合;所述抛光件安装筒的数量与行星齿轮(7)相对应,包括固定筒(10)、调节筒(11)、调节轴(12)以及调节连板(13);所述固定筒(10)固定于行星齿轮(7)内,其顶部表面对称开有固定孔;所述调节轴(12)的两端分别贯穿两个固定孔;所述调节筒(11)的底端滑动安装于固定筒(10)的顶端,其中部表面对称设有调节凸起(14),其顶部向内开有抛光件安装槽(15);所述调节凸起(14)的位置与调节轴(12)相对应;所述调节连板(13)对称竖直向上与调节轴(12)的两端相固定,并且对称开有位置与调节凸起(14)相对应的调节限位孔(16);所述调节限位孔(16)为弧形孔,并且调节限位孔(16)的一端至该侧调节轴(12)的距离小于调节限位孔(16)的另一端至该侧调节轴(12)的距离;所述抛光轮(2)通过连杆(17)安装于顶部安装座(5)的底部;

所述行星轮式组件还包括有调节电机(18);所述调节电机(18)的数量与固定筒(10)相对应,且通过调节安装架(19)安装于固定筒(10)的表面,其输出轴与调节轴(12)同轴固定;

所述抛光件安装槽(15)内还安装有缓冲支撑板(20);所述缓冲支撑板(20)通过缓冲弹簧(21)与抛光件安装槽(15)的底部相连。

2.根据权利要求1所述的一种行星轮式抛光装置,其特征在于:所述太阳齿轮(6)、行星齿轮(7)以及外齿圈(9)均具有斜齿。

3.根据权利要求1所述的一种行星轮式抛光装置,其特征在于:所述调节电机(18)为伺服电机,并连接有伺服驱动器。
