1.一种美术雕塑用的成型泥的制备方法，其特征在于，成型泥包括如下重量份的原料：

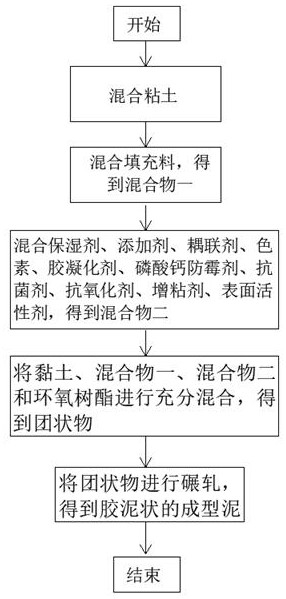

黏土80-110份、去离子水60-80份、环氧树脂8-12份、改性固化剂8-12份、填充料6-12份、粘接剂6-12份、保湿剂6-10份、添加剂3-15份、偶 联剂0.1-1份、色素1-3份、胶凝化剂1-3份、磷酸钙防霉剂0.5-1.5份、抗菌剂0.5-1.5份、抗氧化剂0.5-1.5份、增粘剂0.5-1.5份、表面活性剂0.5-1.5份；所述的添加剂为乔木阔叶纤维；制备所述成型泥的方法步骤如下：步骤一：首先，使用不低于10目的筛子对黏土进行粗选，去除杂质；然后利用研磨机对去除杂质后的黏土进行充分研磨，研磨后使用不低于20目的筛子进行精选，继续去除大颗粒杂质；接着，将精选后的黏土放入烘箱中，在50-80℃条件下进行工烘干处理2-5h；最后将烘干后的黏土进行自然冷却，并选择重量份数为80-110份黏土密封备用；

步骤二：将填充料添加重量份数为5-10份的去离子水进行充分混合，得到混合物一，将混合物一留置备用；

步骤三：将重量份数为6-10份的保湿剂、3-15份的添加剂、0.1-1份的偶联剂、1-3份的色素、1-3份的胶凝化剂、0.5-1.5份的磷酸钙防霉剂、0.5-1.5份的抗菌剂、0.5-1.5份的抗氧化剂、0.5-1.5份的增粘剂、0.5-1.5份的表面活性剂通过10-20份的去离子水进行充分混合，得到混合物二，并将混合物二留置备用；

步骤四：将步骤一得到的黏土、混合物一、混合物二、重量份数为8-12份的环氧树脂和重量份数为8-12份的改性固化剂进行充分混合，并加入剩下的去离子水，利用捏合机在50-

80℃条件下进行充分混合和捏合，得到团状物；

步骤五：将步骤四得到的团状物通过轧料机中进行碾轧，得到胶泥状泥；

步骤六：将步骤五得到的胶泥状泥放置在成型机中进行成型处理，便得到所述的成型泥；所述的成型机包括支撑脚（1）、底板（2）、支撑杆（3）、成型围挡（4）、上盖（5）、横杆（6）和液压杆（7），所述的支撑脚（1）设有四个，且其竖直设置，所述的底板（2）设置在支撑脚（1）的上端；所述的支撑杆（3）设有两个，竖直设置在底板（2）上端的两侧，所述支撑杆（3）的下端固接在底板（2）的上端，所述支撑杆（3）的上端通过横杆（6）互相连接；所述的成型围挡（4）外形为空心柱状结构，其下端固接在底板（2）的上端，所述的液压杆（7）竖直固接在横杆（6）的下端，所述上盖（5）固接在液压杆（7）的下端，所述的上盖（5）与成型围挡（4）过盈配合。

2.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的环氧树脂的环氧值范围为0.36-0.47，挥发份不大于1.5％，软化点温度范围为20-28℃，总胺值不小于90。

3.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的填充料由碳酸钙、滑石粉、硅石、云母、氧化铝、氧化锡、炭素、玻璃、钛白粉、石英粉组成。

4.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的粘接剂由甲基纤维素、乙基纤维素、羟基酯纤维素、羧甲基纤维素、丙烯酸、聚乙酸乙烯酯组成。

5.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的偶联剂为硅烷偶联剂、钛偶联剂或铝偶联剂中的一种或多种。

6.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的色素为无机颜料，其包括钛白、铬黄、铁蓝、镉红、镉黄、立德粉、炭黑、氧化铁红、氧化铁黄中的一种或多种。

7.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的胶凝化剂为硼酸、硼砂、刚果红、钒酸的组合物。

8.根据权利要求1所述的一种美术雕塑用的成型泥的制备方法，其特征在于，所述的抗氧化剂为氧化锌、氧化铜、磷酸二氢铵、碳酸锂的组合物。
