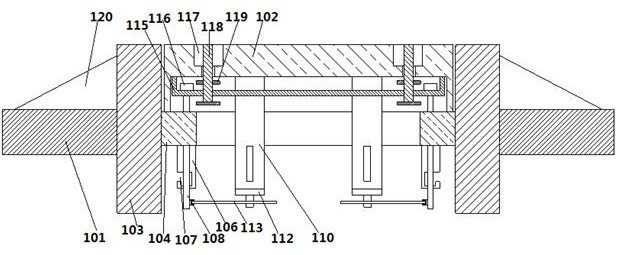

1.井盖防盗装置，其特征在于：包括井盖外框（101）及设置在井盖外框（101）内侧的井盖（102），在所述的井盖外框（101）中部设置有中空筒状的边框（103），在所述的边框（103）内侧设置有环形的挡板（104），在所述的挡板（104）上设置有2个均布的条形槽（105），在所述的条形槽（105）端部设置有支板（106），在所述的支板（106）上设置有固定槽（107），所述的固定槽（107）的横截面呈┒ 形，所述的井盖（102）卡接在所述的边框（103）内侧，在所述的井盖（102）下端面上设置有2个均布的圆柱体（108），所述的圆柱体（108）下端能够插接在相应所述的条形槽（105）内，所述的圆柱体（108）上端转动连接在所述的井盖（102）的下端面上，在所述的圆柱体（108）下端端部设置有固定杆（109），所述的固定杆（109）垂直于所述的圆柱体（108）的轴线，在所述的圆柱体（108）相对所述的井盖（102）转动时所述的固定杆（109）能够卡接在所述的固定槽（107）内侧，在所述的井盖（102）下端面上设置有套管（110），在所述的井盖（102）上设置有与所述的套管（110）位置相对应的排水孔（111），所述的套管（110）上端固定连接在所述的排水孔（111）下端面上，在所述的套管（110）侧壁上设置有通孔，在所述的套管（110）下端面上设置有端盖（112），在所述的端盖（112）的下端面中部设置有销轴，在所述的销轴上套装有压杆（113），所述的压杆（113）一端与所述的圆柱体（108）的侧壁转动连接，在所述的排水孔（111）侧壁上设置有条形通孔（114），所述的压杆（113）的长度大于所述的套管（110）的外径，所述的压杆（113）绕着所述的销轴转动时能够带动所述的圆柱体（108）相对井盖（102）转动；

在所述的井盖（102）下端面上设置有横截面呈U形的支架（115），所述的支架（115）上端面焊接在所述的井盖（102）下端面上，在所述的支架（115）上设置有通孔，所述的圆柱体（108）上端贯穿所述的支架（115）上的通孔，在所述的圆柱体（108）上端设置有凸台（116），所述的凸台（116）的外径大于所述的通孔的内径；

在所述的边框（103）外侧边缘上设置有加强筋（120），所述的加强筋（120）呈直角三角形结构，所述的加强筋（120）一个直角边固定连接在所述的边框（103）外壁上，所述的加强筋（120）另一个直角边固定连接在所述的井盖外框（101）上。

2.根据权利要求1所述的井盖防盗装置，其特征在于：所述的条形通孔（114）与所述的套管（110）上的通孔相互错开设置；

在所述的井盖（102）上端面上设置有2个卡槽（117），在所述的卡槽（117）两端分别设置有连通所述的井盖（102）下方的通孔，在所述的卡槽（117）内侧设置有拉杆（118），所述的拉杆（118）两端向同侧弯折并插接在相应所述的通孔内，所述的拉杆（118）端部贯穿所述的支架（115）并通过螺母固定，在所述的拉杆（118）两端分别设置有支撑板（119），所述的螺母贴合在所述的支架（115）下端面上时所述的支撑板（119）贴合在所述的井盖（102）的下端面上。
