专利号: 2018109239232
申请人: 武汉市城建工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

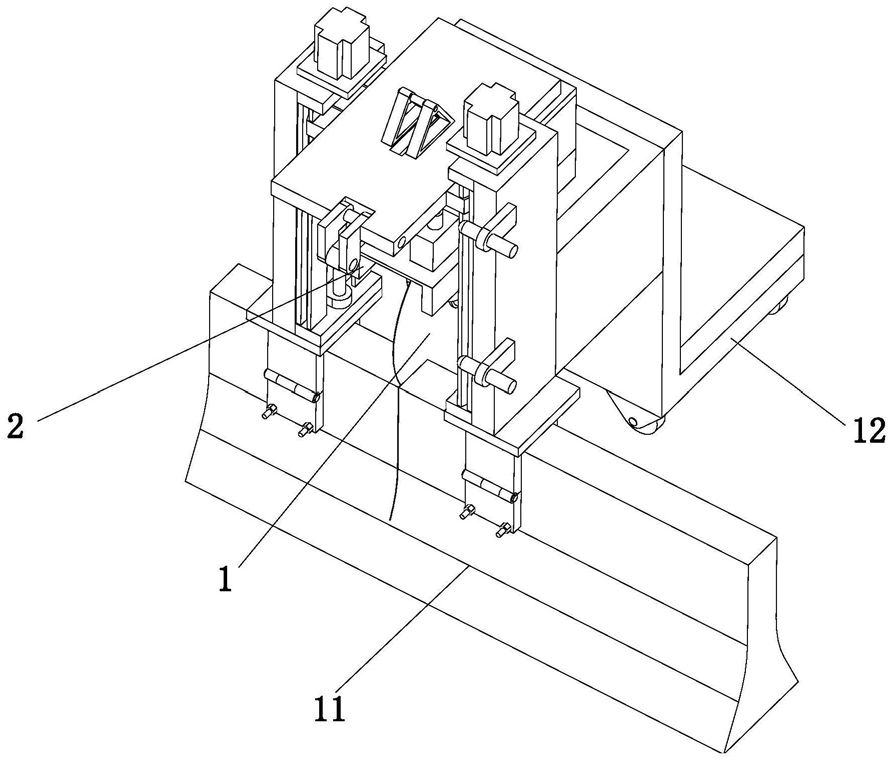

1.一种混凝土护栏的岔口改造装置,其特征在于:包括有用于切割护栏(11)的切割装置(1)、用于调整切割装置(1)位置的调整装置(2)、对切割装置(1)进行降温的降温装置(3)和控制装置,所述切割装置(1)包括有用以切割护栏(11)的切割组件(4)和用于驱动切割组件(4)旋转的驱动组件(5),所述调整装置(2)包括有用于驱动切割装置(1)升降的升降组件(6)和能够移动切割装置(1)在护栏(11)两侧位置的调整组件(7),所述升降组件(6)通过固定机构固定安装在护栏(11)上,所述降温装置(3)包括有用于对切割组件(4)降温的喷水组件和用于控制喷水组件喷水的通断组件,所述控制装置包括有控制器和与控制器电性连接的传感器组件。

2.根据权利要求1所述的一种混凝土护栏的岔口改造装置,其特征在于:所述切割组件(4)包括有切割锯(41)和安装架(42),所述切割锯(41)通过第一旋转轴(55)与安装架(42)转动连接,所述驱动组件(5)固定安装在安装架(42)上,安装架(42)通过铰接头与调整组件(7)铰接。

3.根据权利要求2所述的一种混凝土护栏的岔口改造装置,其特征在于:所述驱动组件(5)包括有设置在安装架(42)上的驱动电机(51)和齿轮组件,所述齿轮组件包括有设置在驱动电机(51)的输出端上的第一齿轮(52)和设置在第一旋转轴(55)上的第二齿轮(53),所述第一齿轮(52)通过若干个第三齿轮(54)与第二齿轮(53)啮合。

4.根据权利要求3所述的一种混凝土护栏的岔口改造装置,其特征在于:所述升降组件(6)包括有水平滑板(62)和两个竖直设置的驱动电缸(61),所述水平滑板(62)同时与两个驱动电缸(61)传动配合,所述固定机构包括有两个分别设置在两个驱动电缸(61)底部的固定组件(9)。

5.根据权利要求4所述的一种混凝土护栏的岔口改造装置,其特征在于:所述调整组件(7)包括有摇摆杆(71)和驱动电杆(72),所述摇摆杆(71)的一端铰接有三角架(74),所述三角架(74)固定安装在水平滑板(62)的顶部,所述摇摆杆(71)通过第二旋转轴(73)与三角架(74)转动连接,所述第一旋转轴(55)与第二旋转轴(73)平行,所述摇摆杆(71)的另一端与铰接头铰接,所述驱动电杆(72)的末端通过第三旋转轴(75)与水平滑板(62)的边缘铰接,所述驱动电杆(72)的输出端通过滑套(76)与摇摆杆(71)滑动配合,所述驱动电杆(72)输出端通过第四旋转轴(77)与滑套(76)转动连接。

6.根据权利要求5所述的一种混凝土护栏的岔口改造装置,其特征在于:所述固定组件(9)包括有固定座(91)和两个分别设置在护栏(11)两侧的固定侧板,所述固定座(91)设置在驱动电缸(61)底部,所述固定侧板竖直设置,所述固定侧板包括有夹持侧板(93)和通过第五旋转轴(95)与夹持侧板(93)底部铰接的铰接板(94),所述夹持侧板(93)通过螺杆(96)与固定座(91)螺纹连接,两个铰接板(94)通过丝杆(97)螺纹连接。

7.根据权利要求6所述的一种混凝土护栏的岔口改造装置,其特征在于:所述喷水组件包括有蛇管(81),所述蛇管(81)一端与通断组件连通,所述蛇管(81)的另一端延伸到切割锯(41)的旁侧,所述通断组件包括有蓄水箱(82)、与蓄水箱(82)连通的驱动泵(83)和用于控制蛇管(81)通断的电磁阀,所述电磁阀与控制器电性连接。

8.根据权利要求7所述的一种混凝土护栏的岔口改造装置,其特征在于:所述传感器组件包括有若干个接近传感器(10),所有接近传感器(10)沿着竖直方向间隔设置,所有接近传感器(10)均与控制器电性连接。

9.根据权利要求8所述的一种混凝土护栏的岔口改造装置,其特征在于:所述升降组件(6)位于护栏(11)的旁侧固定连接有移动座(12),所述移动座(12)上设置有配重块(13),所述移动座(12)的底部设置有若干个万向轮。

10.根据权利要求9所述的一种混凝土护栏的岔口改造装置,其特征在于:所述水平滑板(62)的中心位置设置有供摇摆杆(71)的通孔,所述通孔为等腰梯形结构。
