1.一种卤胺类大分子化合物改性的介孔材料的应用，其特征在于，所述介孔材料用于处理酚类化合物；

所述卤胺类大分子化合物改性的介孔材料的制备方法包括如下步骤：(a)将卤胺大分子化合物溶于水和乙醇的混合溶剂中，之后再加入介孔材料，并超声分散均匀；

(b)调整反应体系温度为60～80℃，反应8～16h，反应结束后，并于140～160℃下烘干3～6min，结束后，洗涤、离心，制得改性介孔材料粗品；

(c)将所得改性介孔材料粗品置于次氯酸钠溶液中，室温搅拌反应，洗涤、离心、烘干，得到所述卤胺类大分子化合物改性的介孔材料；

所述卤胺大分子化合物的结构如通式(1)所示：

通式(1)中，X表示为Cl或Br；n为70～100之间；

所述卤胺大分子化合物的制备方法包括如下步骤：

(1)在室温条件下，将5,5-二甲基海因与氢氧化钠于乙醇溶液中，磁力搅拌30min，反应完成后将溶剂完全去除，制得5,5-二甲基海因钠盐；

(2)将步骤(1)所得5,5-二甲基海因钠盐溶于N,N-二甲基甲酰胺中，于60～100℃磁力搅拌10～30min后，滴加3-氯丙基三乙氧基硅烷，于60～100℃条件下反应8～16h；反应完成后，过滤，去除溶剂，得到卤胺类化合物单体；

(3)将步骤(2)所得卤胺类化合物单体溶解于水和乙醇混合溶剂中，于40～80℃条件下反应6～10h，整个反应过程于酸性条件下进行，反应完成后，去除溶剂得到卤胺类大分子化合物。

2.根据权利要求1所述的应用，其特征在于，步骤(1)中所述5,5-二甲基海因与氢氧化钠摩尔比为1:1；步骤(2)中所述3-氯丙基三乙氧基硅烷缓慢滴加，3-氯丙基三乙氧基硅烷与5,5-二甲基海因钠盐的摩尔比为1:1；步骤(3)中所述酸性条件为：pH为3.5～5.5，所述混合溶剂中水与乙醇的体积比为3:2。

3.根据权利要求1所述的应用，其特征在于，所述次氯酸钠溶液的pH为7。

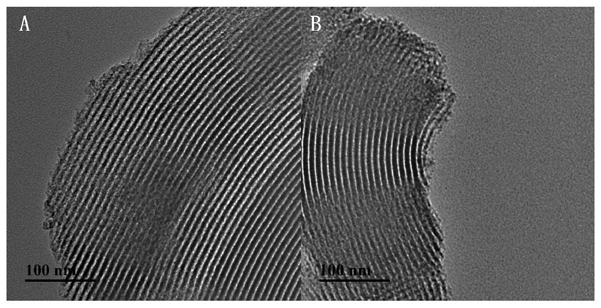

4.根据权利要求1所述的应用，其特征在于，所述介孔材料为SBA-15、MCM-41中的一种。
