专利号: 2018109313654
申请人: 衢州市煜鑫农产品加工技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

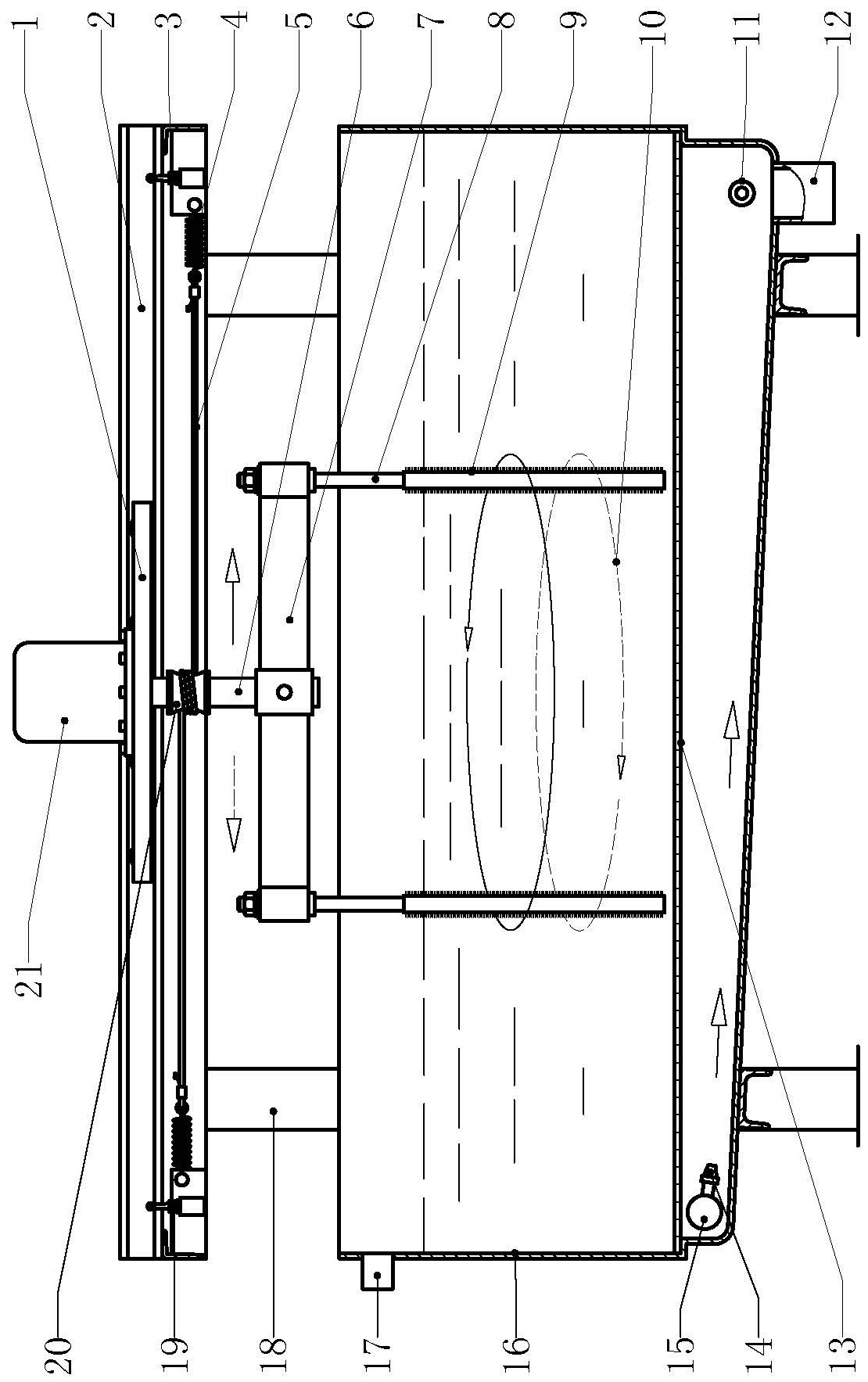

1.一种根茎类农作物刷洗机,包括机架、刷洗槽、棒形刷和减速驱动机构,其特征是棒形刷(9)在刷洗槽(16)中行走,对根茎类农产品的外表进行直接刷洗,使清洗彻底干净和效率高;刷洗机由滑板(1)、滑道(2)、用于滑板行走的钢丝绳(5)、刷洗槽(16)、从动臂(7)、棒形刷(9)和减速驱动机构(21)组成,其中,滑道(2)为直线型的双轨滑道,滑道(2)和刷洗槽(16)固定在机架(18)上,滑道(2)水平置于机架(18)的顶部,刷洗槽(16)设置于机架(18)的下部;滑板(1)设置在滑道(2)中,在滑板(1)的中心有过孔,减速驱动机构(21)安装在滑板(1)上,减速驱动机构(21)的转轴(6)由滑板(1)的中心过孔中下穿,在下穿的转轴(6)上有行走卷绳盘(20),钢丝绳(5)卷绕在行走卷绳盘(20)上,钢丝绳(5)的两端通过拉紧弹簧(4)水平连接到机架(18)的两侧;刷洗槽(16)中有滤板(13)分隔为上下二层空间,滤板(13)之上的空间构成刷洗区,滤板(13)之下的空间构成集污区,集污区的底部为左高右低的坡底结构,在坡底结构的高端侧有射流喷嘴(14),在坡底结构的低端侧有集污喷嘴(11),坡底结构的低端有污水排出接口(12)接出;从动臂(7)以水平转动方式安装在转轴(6)的下端,棒形刷(9)设置在从动臂(7)的外端头上,棒形刷(9)以垂直方式伸入到刷洗槽(16)的刷洗区中,在刷洗区的左侧有进水接口(17)接入;工作时,减速驱动机构(21)的转轴(6)带动从动臂(7)进行水平旋转,同时转动行走卷绳盘(20),使钢丝绳(5)的一端放松另一端收紧,带动滑板(1)滑动,使棒形刷(9)在刷洗槽(16)的刷洗区中行走。

2.根据权利要求1所述的一种根茎类农作物刷洗机,其特征是减速驱动机构(21)为常用电机与减速箱组合、减速电机与减速箱组合、变频减速电机其中的一种。

3.根据权利要求1所述的一种根茎类农作物刷洗机,其特征是从动臂(7)至少为二支,各从动臂(7)的内端相联构成中心轴套结构,从动臂(7)的外端为直形通孔结构,直形通孔轴线与中心轴套的轴线平行;从动臂(7)的中心轴套安装在转轴(6)的下端,至少二支的棒形刷(9)的棒体分别安装在各从动臂(7)外端的直形通孔中。

4.根据权利要求1所述的一种根茎类农作物刷洗机,其特征是在滑道(2)的左端构架上有左换向开关(19),在滑道(2)的右端构架上有右换向开关(3), 左换向开关(19)或右换向开关(3)的碰头受到滑板(1)触碰后,自动操作减速驱动机构(21)的转轴反转,使滑板(1)变换方向滑行。
