1.一种二氧化钛-二氧化硅微粉的制备方法，其特征在于：包括以下步骤：A. 制备钛源溶剂

向容器中加入80～120份无水乙醇和30～50份钛酸丁酯，搅拌至含量均匀；所述份数为体积份数；

B. 硅源和表面活性碱液交替加入

向容器内恒压加入氯硅烷残液和表面活性剂碱液；所述氯硅烷残液包括四氯化硅、三氯氢硅、二氯氢硅、氯化氢、氯化铝、氯化铁和氯化钛；

步骤A中加入的钛酸丁酯、步骤B中加入的氯硅烷残液和步骤B中加入的表面活性剂碱液的体积比例关系为60～80:2～10:5～20；

C. 调节pH值

向容器内加入表面活性剂碱液调节体系pH为1～4，搅拌至含量均匀；静置48～96h，再用质量分数3～6%的氢氧化钠水溶液调节体系pH至中性；

D. 去除氯离子

透析或者过滤至体系中无氯离子；

E. 清洗、抽滤和烘干

将透析或者过滤完成的体系采用高纯水或者去离子水冲洗、抽滤去除体系95%以上的水，然后在90～110℃烘干至恒重，得到二氧化钛-二氧化硅微粉；

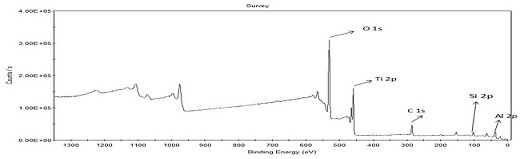

所述二氧化钛-二氧化硅微粉中含有金属离子；所述二氧化硅的孔径为1～5nm；所述金属离子质量占所述二氧化钛-二氧化硅微粉质量的 0.05～0.2%；所述金属离子附着在二氧化硅的孔隙内部或者与二氧化硅键合。

2.如权利要求1所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述金属离子包括铝离子和铁离子。

3.如权利要求1所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述表面活性碱液包括去离子水、氢氧化钠和表面活性剂；所述表面活性剂碱液中去离子水、氢氧化钠和表面活性剂的质量份数比为80～120:30～50:2～5。

4.如权利要求3所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述表面活性剂为双十二烷基二甲基溴化铵、吐温80或者十二烷基硫酸钠。

5.如权利要求3所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述表面活性剂为十二烷基苯磺酸钠、阴离子表面活性剂、阳离子表面活性剂或者非离子表面活性剂。

6.如权利要求1所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述透析至体系中无氯离子的检测方法为：采用3%的硝酸银检查透析液无白色沉淀。

7.一种如权利要求1所述的二氧化钛-二氧化硅微粉的制备方法，其特征在于：所述二氧化钛-二氧化硅微粉在抑菌、抗菌或者抗紫外线上的应用。
