专利号: 2018109348846
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

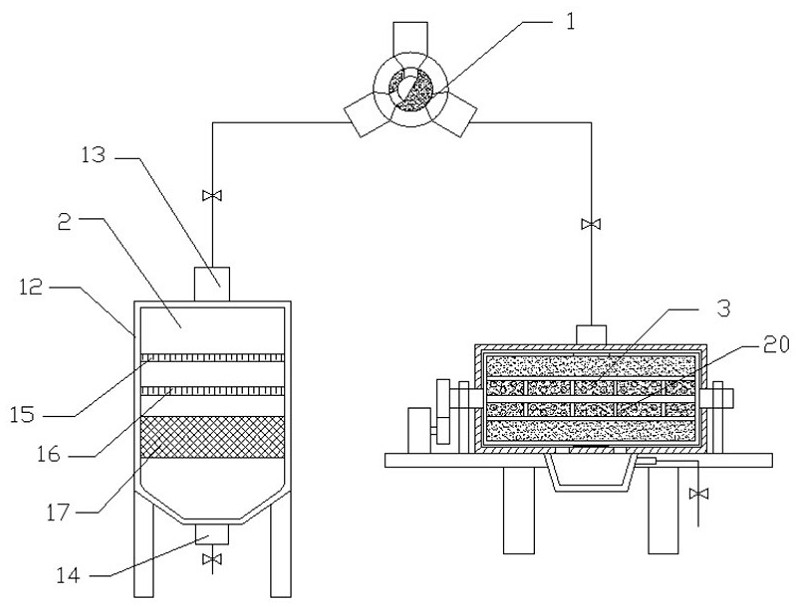

1.一种船舶生活污水处理装置,其特征为,包括第一处理装置、第二处理装置和分选装置;

分选装置包括圆柱体结构的分选装置主体,分选装置主体中设有圆柱体结构的第一调节腔,第一调节腔中可转动的设有分选塞块,分选装置主体上设有与第一调节腔相连通的设有第一通道、第二通道和第三通道,第一通道、第二通道和第三通道的中轴线之间的夹角均为120°,分选塞块上设有第一开口和第二开口,第一开口于第二开口的中轴线之间的夹角为120°,第一开口与第二开口之间通过转接通道相连接,通过旋转分选塞块实现第一通道与第二通道相连通或者第一通道与第三通道相连通;

第一处理装置包括第一处理装置壳体,第一处理装置壳体的顶部设有第一进口,第一处理装置壳体的底部设有第一出口,第一进口通过第一管道与分选装置的第二通道相连通;

第一处理装置壳体中自上而下依次设有第一过滤网层、第二过滤网层和活性炭过滤层;

第二处理装置包括底座,底座上设有第二处理装置壳体,第二处理装置壳体为长方体结构,第二处理装置壳体内设有圆柱体结构的第二调节腔,第二调节腔中可转动的设有过滤机构;

过滤机构包括主轴和过滤框架,网格结构的过滤框架与第二调节腔间隙配合,主轴贯穿固定在过滤框架的中轴线上,过滤框架外部包覆一层第三过滤网,第三过滤网上设有第三开口,第三开口与设置在第二处理装置壳体上的第四开口对应设置,第四开口与第二进口相连通,第二进口通过第二管道与分选装置的第三通道相连通;

主轴的两端分别穿过第二处理装置壳体与轴承座相连接,主轴的一端上设有第一齿轮,第一齿轮与固定在第二电机上的第二齿轮相啮合,电机控制过滤机构在第二调节腔中以转轴为中心进行转动;

过滤框架中同轴的设有一圈分隔框架,分隔框架的外壁上包覆设有一层第四过滤网,分隔框架将过滤框架内分隔成收集腔和过滤腔,收集腔位于过滤腔的外部,过滤腔中径向设有多个分隔网板,分隔网板将过滤腔分隔成多个小腔室,每个过滤腔的小腔室中均设有多个过滤吸附球;

第二处理装置壳体的底部向下延伸的设有沉淀腔,沉淀腔通过第五开口与第二调节腔相连通,沉淀腔上设有第二出口。

2.如权利要求1所述的一种船舶生活污水处理装置,其特征为,第一过滤网层的孔径大于第二过滤网层的孔径。

3.如权利要求1所述的一种船舶生活污水处理装置,其特征为,第一处理装置壳体的底部成上大下小的圆台形结构。

4.如权利要求1所述的一种船舶生活污水处理装置,其特征为,过滤吸附球包括球体结构的外壳,外壳中设有吸附腔,外壳上设有多个与吸附腔相连通的吸附通道,吸附腔中填充活性炭或纳米纤维。
