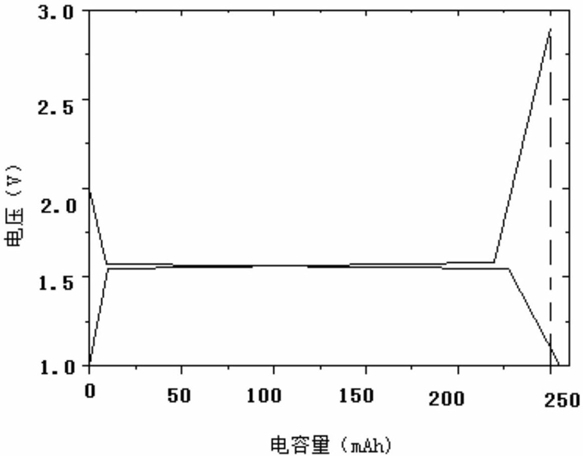

1.一种提高1.55V钛酸锂电池容量的水热反应法，其特征在于，制备方法为：第一步：原料准备

配制氢氧化锂LiOH和硝酸铥Tm(NO)3水溶液，以及钛酸丁酯C16H36O4Ti的有机溶液，按照Li:Ti:Tm的摩尔比为1.323:1.666:0.01的比例称取三种溶液；

第二步：将三种溶液按照上述比例混合后加入到高压反应釜中，加热高压反应釜，使得三种溶液180-220℃条件下水热反应10-14小时，反应结束后经冷却、过滤、干燥得到前驱体，将前驱体研磨到粒度小于50nm：第三步：对前驱体进行煅烧

将第二步水热反应得到的前驱体放在空气气氛下的高温炉中升温煅烧，并在650-750℃下恒温煅烧9-11小时，经冷却、研磨即得到分子式为Li0.99Tm0.01Li1/3Ti5/3O4的钛酸锂粉末。

2.如权利要求1所述的提高1.55V钛酸锂电池容量的水热反应法，，其特征在于，高温炉的升温速率为12-18℃/min。
