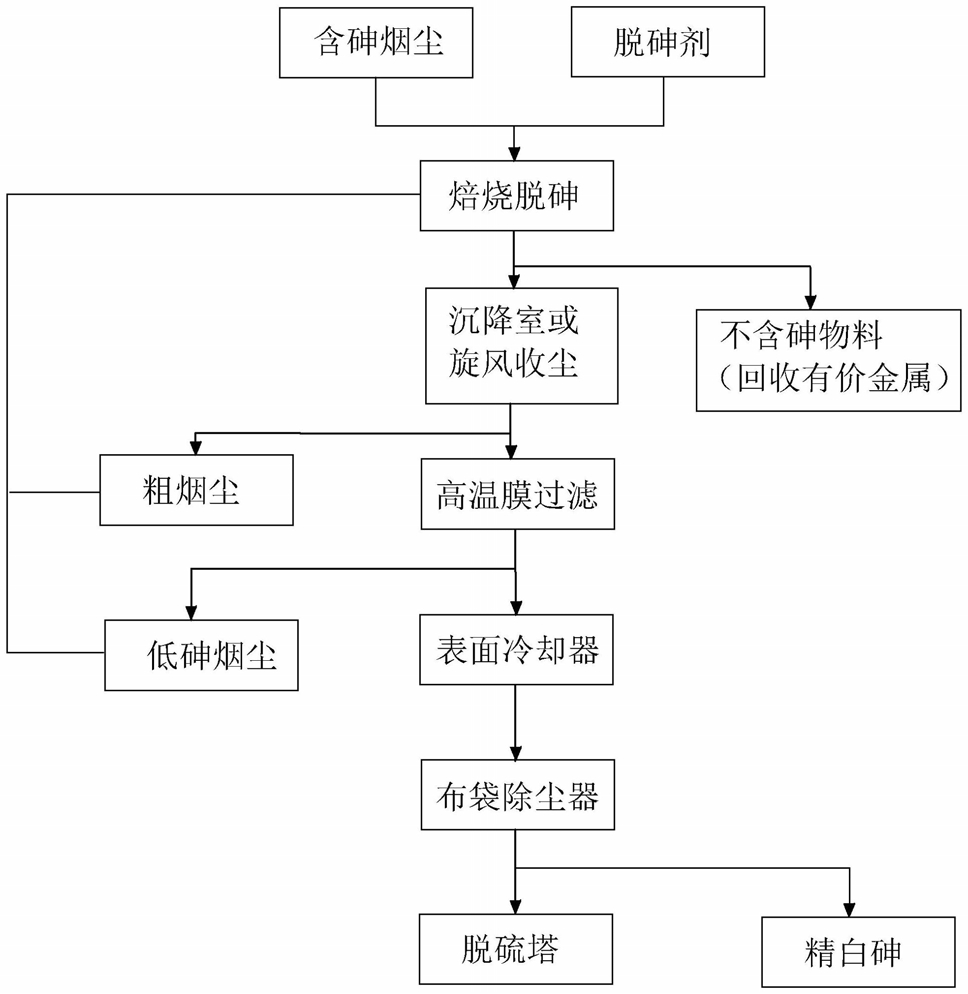

1.一种含砷烟尘脱砷并回收有价金属的方法，其特征在于，其步骤包括：原料混合-焙烧脱砷-高温膜过滤-初次冷却-第二次冷却获得精白砷；

所述步骤焙烧脱砷和步骤高温膜过滤之间还设有步骤除去粗烟尘；

其中，所述焙烧脱砷：将含砷烟尘与脱砷剂的混合原料放入回转窑或烟化炉中，混合原料先经过300℃～600℃低温预热焙烧，再经过500℃～1100℃高温挥发除砷，从回转窑窑尾或烟化炉炉尾排出，获得含砷量在0.2%～1.5%的含砷烟气；脱砷剂包括碳质还原剂；

所述步骤除去粗烟尘：将焙烧获的含砷烟气通过重力沉降室除去粗烟尘，粗烟尘设置管路再次通到回转窑进行焙烧脱砷；

所述高温膜过滤：将焙烧获得含砷烟气通过高温膜进行过滤，过滤的温度区间控制在

250℃～600℃，得到低砷烟尘和过滤后含砷烟气，低砷烟尘返回原料混合步骤；所述高温膜为镍或鈦烧结的金属膜或锰硅合金烧结的金属膜：镍或鈦烧结的金属膜烧结为厚度只有

0.1mm，在900℃以下的环境中长期连续使用；

所述初次冷却：将过滤后含砷烟尘通过表面冷却器降温，温度T≤150℃，分离低砷烟尘中的三氧化二砷与杂志尘，获得三氧化二砷；

所述第二次冷却获得精白砷：将三氧化二砷第二次通过表面冷却器进一步冷却，砷形成固体颗粒；通过布袋除尘器进行收集得到精白砷，精白砷是指含砷99%以上的白砷。

2.根据权利要求1所述的一种含砷烟尘脱砷并回收有价金属的方法，其特征在于：所述原料混合：将含砷烟尘与脱砷剂按比例1:08-1:04混合，获得混合原料。
