专利号: 2018109436476
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

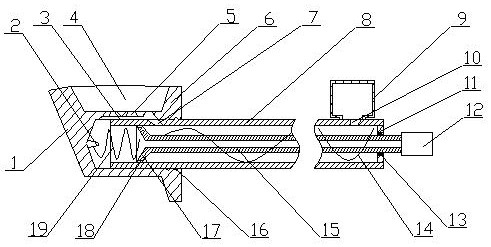

1.一种管件内壁局部润滑器,其特征是:由主体固定装置和局部润滑装置组成,主体固定装置由出油孔、固定管、油脂箱、进油孔、密封环、连接套、密封胶套、螺旋叶片、通气管、集气罩和支撑环组成,出油孔置于固定管一端,进油孔置于固定管另一端,油脂箱置于固定管另一端,且通过进油孔和固定管相连通,密封环置于固定管另一端内壁,通气管套置于固定管内,且一端从密封环内穿出,另一端通过集气罩和固定管内臂贴合,集气罩和固定管内部之间置有支撑环,所述集气罩为喇叭状,且位于出油孔一侧,连接套套置于通气管一端上,螺旋叶片套置于通气管上,且位于固定管内,所述螺旋叶片一端位于进油孔下方,另一端置于出油孔下方,局部润滑装置由封堵套、顶针、连通槽、润滑凹槽、喷射槽、限位环、固定环、旋流片和防护托条组成,封堵套通过多个固定环套置于固定管一端,限位环置于封堵套一端,润滑凹槽置于封堵套上,多个喷射槽等距置于润滑凹槽底部位置,所述润滑凹槽为敞口结构,封堵套内壁开有连通槽,且将多个喷射槽相连通,所述连通槽和出油孔相连通,顶针置于封堵套内,旋流片套置于顶针上,且另一端和集流罩紧密贴合。

2.根据权利要求1所述的一种管件内壁局部润滑器,其特征在于所述通气管和密封环之间置有密封胶套。

3.根据权利要求1所述的一种管件内壁局部润滑器,其特征在于所述支撑环为铜制圆环。

4.根据权利要求1所述的一种管件内壁局部润滑器,其特征在于所述限位环和封堵套存在偏心距。

5.根据权利要求4所述的一种管件内壁局部润滑器,其特征在于所述封堵套的另一端端面为斜面。

6.根据权利要求5所述的一种管件内壁局部润滑器,其特征在于所述封堵套上置有多个防护托条,且位于润滑凹槽边缘。

7.根据权利要求1所述的一种管件内壁局部润滑器,其特征在于所述喷射槽宽度逐渐变小。

8.根据权利要求1所述的一种管件内壁局部润滑器,其特征在于所述旋流片由多个叶片对称分布组成。
