专利号: 2018109476223
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

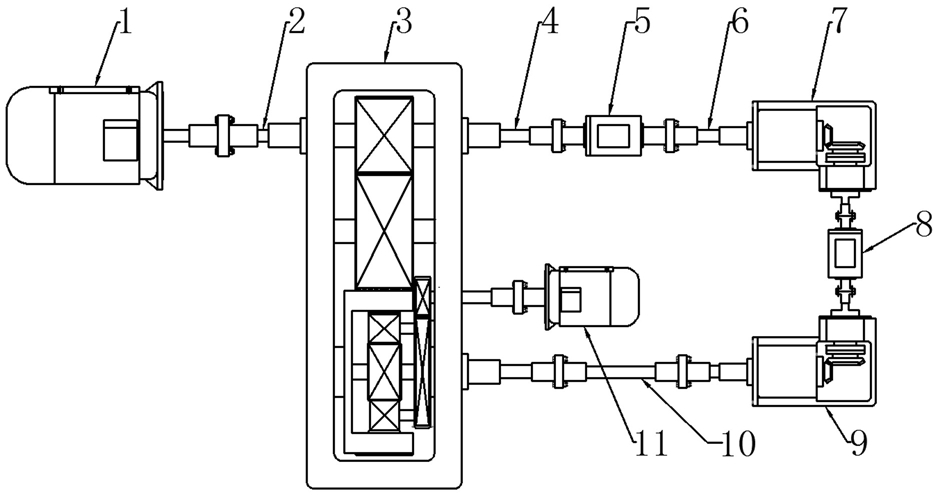

1.一种机械封闭功率锥齿轮耐久性试验台,其特征在于:主要包括动力源(1)、第一传动轴(2)、等速齿轮箱(3)、第二传动轴(4)、第一转速转矩传感器(5)、第三传动轴(6)、主试齿轮箱(7)、第二转速转矩传感器(8)、陪试齿轮箱(9)、第四传动轴(10)和加载源(11);

等速齿轮箱(3)箱体内设有第一齿轮(301),第一齿轮(301)的齿轮轴的两端转动支撑在等速齿轮箱(3)箱体上;动力源(1)、第一传动轴(2)、第一齿轮(301)的齿轮轴、第二传动轴(4)、第一转速转矩传感器(5)、第三传动轴(6)通过联轴器顺序连接;第三传动轴(6)将动力传入主试齿轮箱(7);

主试齿轮箱(7)箱体内设有用于安装主试小齿轮(708)的主试小齿轮轴(707)和用于安装主试大齿轮(709)的主试大齿轮轴(711);主试小齿轮轴(707)与第三传动轴(6)传动连接;主试大齿轮轴(711)轴向与主试小齿轮轴(707)轴向相垂直;主试大齿轮轴(711)通过联轴器与第二转速转矩传感器(8)相连接;第二转速转矩传感器(8)将动力传入陪试齿轮箱(9);

陪试齿轮箱(9)箱体内设有用于安装陪试小齿轮(908)的陪试小齿轮轴(907)和用于安装陪试大齿轮(909)的陪试大齿轮轴(911);陪试大齿轮轴(911)通过联轴器与第二转速转矩传感器(8)相连接;陪试小齿轮轴(907)轴向与陪试大齿轮轴(911)轴向相垂直;陪试小齿轮轴(907)与第四传动轴(10)传动连接并通过第四传动轴(10)将动力重新传入等速齿轮箱(3);

等速齿轮箱(3)箱体内还设有行星机构和第二齿轮(302);所述的行星机构包括中心轮(304)、行星轮(307)、行星架(305)和内外齿圈(308);中心轮(304)的齿轮轴通过联轴器与第四传动轴(10)相连接,中心轮(304)与行星轮(307)啮合,行星轮(307)与内外齿圈(308)的内齿相啮合,内外齿圈(308)的外齿与第二齿轮(302)啮合,第二齿轮(302)与第一齿轮(301)啮合;第二齿轮(302)的齿轮轴两端通过圆锥滚子轴承转动支撑在等速齿轮箱(3)箱体上;

其中,内外齿圈(308)的一个端面固定连接一个旋转支撑架(309),旋转支撑架(309)远离内外齿圈(308)的一端呈筒状结构,该筒状结构的外周通过圆锥滚子轴承转动支撑在等速齿轮箱(3)箱体上;行星轮(307)通过连接轴(306)与行星架(305)相连接,连接轴(306)一端转动设置在行星轮(307)中心,连接轴(306)另一端固定设置在行星架(305)上,行星架(305)远离行星轮(307)的一端呈筒状结构,该筒状结构的外周通过圆锥滚子轴承转动支撑在等速齿轮箱(3)箱体上;中心轮(304)的齿轮轴的两端分别通过深沟球轴承转动支撑在旋转支撑架(309)筒状结构内周和行星架(305)筒状结构内周;行星架(305)的外周设有齿并通过该齿与扭矩输入齿轮(303)啮合;扭矩输入齿轮(303)的齿轮轴与加载源(11)相连接。

2.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:所述动力源(1)为电动机,该电动机的输出轴通过联轴器与第一传动轴(2)相连接。

3.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:所述的加载源(11)为电动机,该电动机的输出轴通过联轴器与扭矩输入齿轮(303)的齿轮轴相连接。

4.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:行星轮(307)的个数为三个以上,各行星轮(307)均匀分布在中心轮(304)周围。

5.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:主试齿轮箱(7)箱体内还设有第一外筒(704)、主试齿轮箱输入轴(701)、第一花键套筒(703)和第一轴承套筒(706),第一外筒(704)的外端设有端面法兰,该端面法兰通过第一调节螺栓(702)固定在主试齿轮箱(7)箱体上;主试齿轮箱输入轴(701)一端通过联轴器与第三传动轴(6)相连接、另一端插入第一外筒(704)内,主试齿轮箱输入轴(701)与第一外筒(704)通过轴承转动连接,主试齿轮箱输入轴(701)插入第一外筒(704)内的一端设有能够容纳第一花键套筒(703)的筒状空间;第一花键套筒(703)一端插入主试齿轮箱输入轴(701)的筒状空间内、另一端设置端面法兰,第一花键套筒(703)的端面法兰通过螺栓固定连接在主试齿轮箱输入轴(701)的端面,第一花键套筒(703)内周通过花键与主试小齿轮轴(707)传动连接;第一轴承套筒(706)套设在主试小齿轮轴(707)与第一外筒(704)之间且靠近主试小齿轮轴(707)的主试小齿轮安装端,第一轴承套筒(706)外周设有向外凸起的凸环,该凸环通过第二调节螺栓(705)固定在第一外筒(704)上。

6.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:主试齿轮箱(7)箱体内还设有第二外筒(712),第二外筒(712)套设在主试大齿轮轴(711)外,第二外筒(712)与主试大齿轮轴(711)之间通过轴承转动连接,第二外筒(712)外端设有端面法兰,第二外筒(712)的端面法兰通过第三调节螺栓(713)固定在主试齿轮箱(7)箱体上。

7.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:陪试齿轮箱(9)箱体内还设有第三外筒(904)、陪试齿轮箱输出轴(901)、第二花键套筒(903)和第二轴承套筒(906),第三外筒(904)的外端设有端面法兰,该端面法兰通过第四调节螺栓(902)固定在陪试齿轮箱(9)箱体上;陪试齿轮箱输出轴(901)一端通过联轴器与第四传动轴(10)相连接、另一端插入第三外筒(904)内,陪试齿轮箱输出轴(901)与第三外筒(904)通过轴承转动连接,陪试齿轮箱输出轴(901)插入第三外筒(904)内的一端设有能够容纳第二花键套筒(903)的筒状空间;第二花键套筒(903)一端插入陪试齿轮箱输出轴(901)的筒状空间内、另一端设置端面法兰,第二花键套筒(903)的端面法兰通过螺栓固定连接在陪试齿轮箱输出轴(901)的端面,第二花键套筒(903)内周通过花键与陪试小齿轮轴(907)传动连接;第二轴承套筒(906)套设在陪试小齿轮轴(907)与第三外筒(904)之间且靠近陪试小齿轮轴(907)的陪试小齿轮安装端,第二轴承套筒(906)外周设有向外凸起的凸环,该凸环通过第五调节螺栓(905)固定在第三外筒(904)上。

8.如权利要求1所述的一种机械封闭功率锥齿轮耐久性试验台,其特征在于:陪试齿轮箱(9)箱体内还设有第四外筒(912),第四外筒(912)套设在陪试大齿轮轴(911)外,第四外筒(912)与陪试大齿轮轴(911)之间通过轴承转动连接,第四外筒(912)外端设有端面法兰,第四外筒(912)的端面法兰通过第六调节螺栓(913)固定在陪试齿轮箱(9)箱体上。
