专利号: 2018109480430
申请人: 芜湖市慧务咨询管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

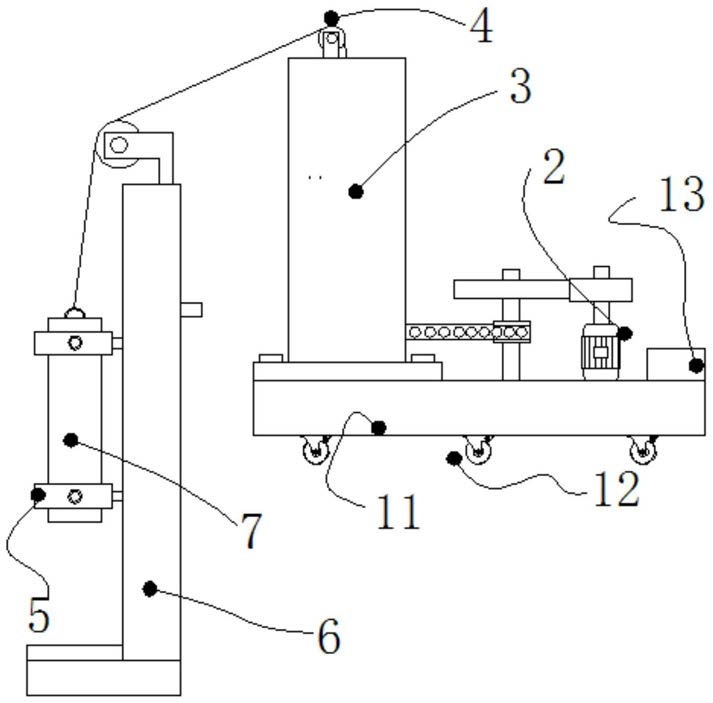

1.一种海水泵下泵提升装置,包括底板(11)、传动装置(2)、防坠装置(3)、提升装置(4)、固定装置(5)、支撑装置(6)和海水泵本体(7),其特征在于:所述传动装置(2)固定在底板(11)上,所述传动装置(2)和所述防坠装置(3)相连接,所述防坠装置(3)上连接有所述提升装置(4),所述提升装置(4)包括绳轮架(41)、转动轴(42)、第一绕绳轮(43)、第二绕绳轮(44)和第二钢丝绳(45),所述绳轮架(41)对称固定在所述防坠装置(3)的顶端,所述转动轴(42)转动连接在绳轮架(41)内,所述第一绕绳轮(43)和第二绕绳轮(44)固定在所述转动轴(42)上,所述第二绕绳轮(44)上连接有所述第二钢丝绳(45),所述第二钢丝绳(45)和海水泵本体(7)相连接,所述固定装置(5)套接在所述海水泵本体(7)上,所述固定装置(5)与所述支撑装置(6)滑动连接。2.根据权利要求1所述的一种海水泵下泵提升装置,其特征在于:所述传动装置(2)包括伺服电机(21)、第一传动轴(22)、小齿轮(23)、大齿轮(24)、第二传动轴(25)、第一带轮(26)、传动带(27)和第二带轮(28)、所述伺服电机(21)固定在所述底板(11)上,所述伺服电机(21)的输出轴上通过联轴器连接有所述第一传动轴(22),所述第一传动轴(22)上连接有所述小齿轮(23),所述小齿轮(23)与大齿轮(24)相啮合,所述大齿轮(24)内连接有所述第二传动轴(25),所述第二传动轴(25)的底端通过轴承固定在底板(11)上,所述第二传动轴(25)上连接有所述第一带轮(26),所述第二带轮(28)通过传动带(27)与第一带轮(26)转动连接,所述防坠装置(3)包括圆筒(31)、固定板(32)、螺杆(33)、滑块(34)、第一滑轮(35)、第二滑轮(36)和第一钢丝绳(37),所述圆筒(31)固定在固定板(32)上,所述固定板(32)通过螺栓固定在底板(11)上,所述螺杆(33)通过轴承固定在固定板(32)上,所述螺杆(33)的上部分为有螺纹部分,所述螺杆(33)的下部分为无螺纹部分,所述螺杆(33)的下端连接有所述第二带轮(28),所述螺杆(33)的上端螺纹连接有所述滑块(34),所述第一钢丝绳(37)的底端固定在滑块(34)上,所述第一钢丝绳(37)的经过第一滑轮(35)和第二滑轮(36)的传导与第一绕绳轮(43)相连接,所述固定装置(5)包括U型座(51)、第一支座(52)、第二支座(53)、第一锁紧架(54)、第二锁紧架(55)、第一橡胶垫(56)、滑动板(57)、第一滚珠(58)和第二滚珠(59),所述U型座(51)的左端固定连接有所述第一支座(52),所述U型座(51)的右端固定连接有所述第二支座(53),所述第一支座(52)上铰接有所述第一锁紧架(54),所述第一锁紧架(54)为中空结构,所述第二支座(53)上铰接有所述第二锁紧架(55),所述第二锁紧架(55)的顶端设有所述倒钩齿(551),所述第一锁紧架(54)的顶端内部铰接有所述活动杆(541),所述活动杆(541)的底面固定有档杆(544),所述活动杆(541)的顶面固定有所述拉杆(542),所述拉杆(542)上设有所述弹簧(543),所述U型座(51)的底面固定有所述滑动板(57),所述滑动板(57)的侧面滚动连接有所述第二滚珠(59),所述滑动板(57)的底面滚动连接有所述第一滚珠(58),所述支撑装置(6)包括提升架(61)、放置板(62)、L型支架(65)和第三绕绳轮(66),所述提升架(61)上设置有滑槽,所述放置板(62)固定在提升架(61)的底部,所述L型支架(65)固定在所述提升架(61)的顶部,所述第三绕绳轮(66)转动连接在L型支架(65)上,所述滑动板(57)通过第一滚珠(58)和第二滚珠(59)在提升架(61)上的滑槽内滑动。3.根据权利要求1所述的一种海水泵下泵提升装置,其特征在于:所述底板(11)顶面的一端固定有承重块(13)。4.根据权利要求1所述的一种海水泵下泵提升装置,其特征在于:所述底板(11)的底端

固定连接有所述万向轮(12),所述万向轮(12)最少有六个。5.根据权利要求2所述的一种海水泵下泵提升装置,其特征在于:所述放置板(62)上固定有第二橡胶垫(63),所述提升架(61)上固定有绕线柱(64)。
