专利号: 201810949507X
申请人: 管敏富
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

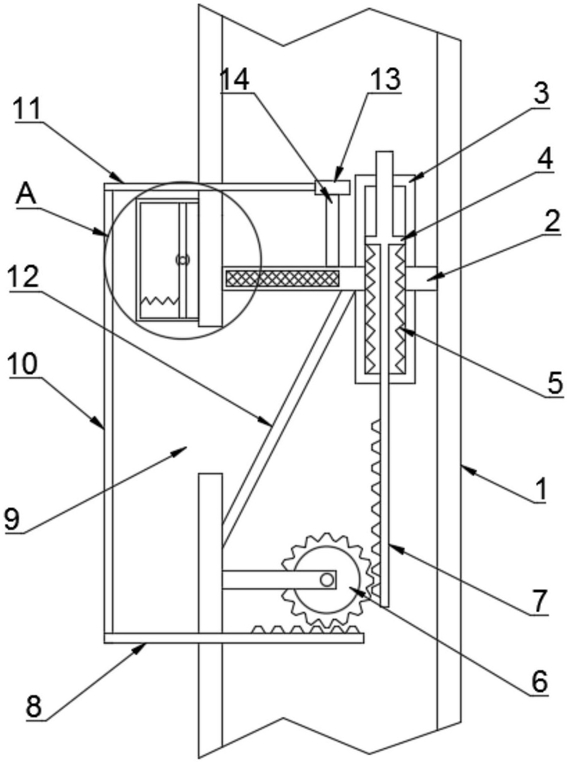

1.一种防堵塞下水管道,包括管道(1),其特征在于,所述管道(1)的内壁固定有安装盘(2),所述安装盘(2)上开设有第一安装口和第二安装口,所述第一安装口内安装有固定管(3),所述第二安装口内安装有滤网(18),所述固定管(3)内滑动有滑杆(7),所述滑杆(7)位于固定管(3)内的一端外壁上设有翻边(4),所述翻边(4)与固定管(3)的内底壁之间固定连接有复位弹簧(5),所述滑杆(7)的下端延伸至固定管(3)的外部,所述管道(1)的内壁上固定有安装板,所述安装板远离管道(1)内壁的一端安装有齿轮(6),所述滑杆(7)的下端位于齿轮(6)的一侧,且滑杆(7)的外壁上设有与齿轮(6)相啮合的第一锯齿,所述管道(1)内还设有清理机构。

2.根据权利要求1所述的一种防堵塞下水管道,其特征在于,所述清理机构包括平行插设在管道(1)外壁上的第一移动杆(8)和第二移动杆(11),所述第一移动杆(8)和第二移动杆(11)位于管道(1)外部的一端之间通过连接杆(10)进行连接,所述第一移动杆(8)位于齿轮(6)的一侧并与滑杆(7)相互垂直设置,所述第一移动杆(8)靠近齿轮(6)的一侧侧壁上设有与齿轮(6)相啮合的第二锯齿,所述第二移动杆(11)位于滤网(18)远离齿轮(6)的一侧,所述第二移动杆(11)位于管道(1)内的一端固定有固定块(13),所述固定块(13)靠近滤网(18)的一侧固定有刮板(14),所述刮板(14)远离固定块(13)的一侧与滤网(18)相接触。

3.根据权利要求2所述的一种防堵塞下水管道,其特征在于,所述管道(1)的外壁上还设有收集装置,所述收集装置包括安装在管道(1)外壁上的收集槽(15),所述收集槽(15)通过通口与管道(1)的内部连通,所述通口位于滤网(18)远离齿轮(6)的一侧,所述收集槽(15)内固定有固定杆(16),所述固定杆(16)的外壁转动套接有转动板(17)。

4.根据权利要求3所述的一种防堵塞下水管道,其特征在于,所述转动板(17)远离第二移动杆(11)的一端下侧壁与收集槽(15)的内壁之间固定连接有伸缩弹簧(19)。

5.根据权利要求1所述的一种防堵塞下水管道,其特征在于,所述管道(1)的外壁上开设有出水口(9),所述出水口(9)的内侧设有隔板(12),所述隔板(12)的两端分别与管道(1)的内壁与安装盘(2)靠近齿轮(6)的一侧侧壁固定连接。

6.根据权利要求1所述的一种防堵塞下水管道,其特征在于,所述清理机构包括平行插设在管道(1)外壁上的第一移动杆(8),所述第一移动杆(8)位于齿轮(6)的一侧并与滑杆(7)相互垂直设置,所述第一移动杆(8)靠近齿轮(6)的一侧侧壁上设有与齿轮(6)相啮合的第二锯齿,所述管道(1)的外壁固定有气囊(20),所述气囊(20)内滑动连接有推板(21),所述推板(21)与第一移动杆(8)之间通过连接杆(10)进行连接,所述气囊(20)内插设有出气管(22),所述出气管(22)远离气囊(20)的一端贯穿管道(1)的外壁延伸至滤网(18)远离齿轮(6)的一侧。
