专利号: 2018109519816
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

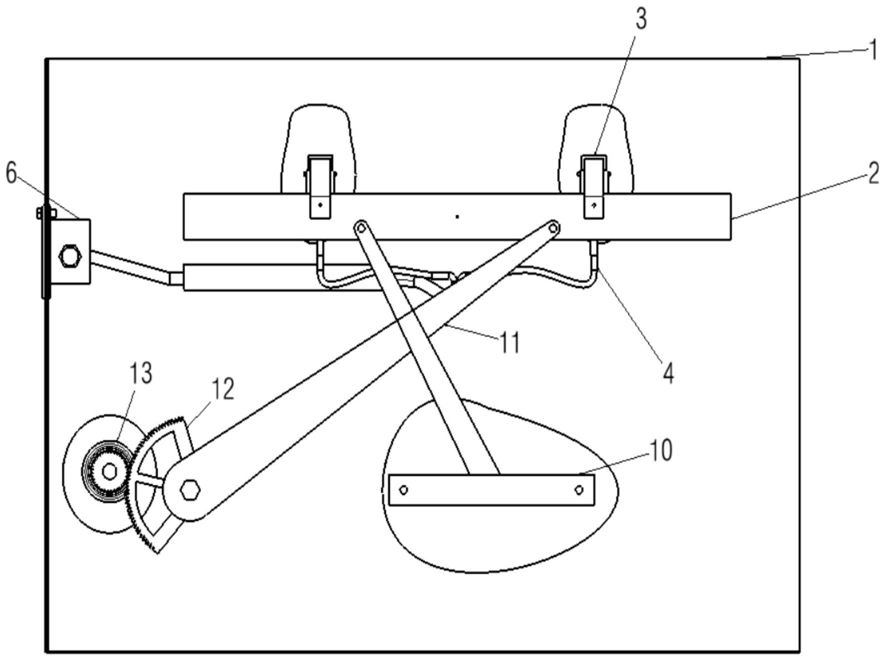

1.一种可快速拆卸汽车玻璃的夹紧装置,其特征在于,包括托槽(2)、玻璃夹持机构和驱动机构;其中,

所述玻璃夹持机构一端安装在汽车的车门内板(1)上,另一端可拆卸地安装在所述托槽(2)上,以将放置在所述托槽(2)中的汽车玻璃夹持住;

所述驱动机构可拆卸地安装在所述托槽(2)底部,以驱动所述托槽(2)带动汽车玻璃调整与所述车门内板(1)的相对位置。

2.根据权利要求1所述的可快速拆卸汽车玻璃的夹紧装置,其特征在于,所述玻璃夹持机构包括玻璃夹具主体(3)、钢丝绳(4)、夹具压力弹簧(5)和钢丝绳调整机构;其中,所述钢丝绳(4)一端固定在所述钢丝绳调整机构中,另一端通过所述托槽(2)中的通孔穿过所述夹具压力弹簧(5)后,固定在所述玻璃夹具主体(3)的尾部,以通过所述钢丝绳调整机构拉紧或放松所述钢丝绳(4)来驱动所述玻璃夹具主体(3)夹紧或松开汽车玻璃。

3.根据权利要求2所述的可快速拆卸汽车玻璃的夹紧装置,其特征在于,所述钢丝绳调整机构包括用来收纳所述钢丝绳(4)的钢丝绳收纳盒(6)、钢丝绳夹紧套(8)和钢丝绳夹紧螺钉(9);其中,所述钢丝绳收纳盒(6)通过螺栓固定在所述车门内板(1)上,内部安装有所述钢丝绳夹紧套(8),所述钢丝绳夹紧套(8)底端连接有所述钢丝绳夹紧螺钉(9),通过调整所述钢丝绳夹紧套(8)能够与所述钢丝绳夹紧螺钉(9)配合夹紧或者松开所述钢丝绳(4)。

4.根据权利要求2所述的可快速拆卸汽车玻璃的夹紧装置,其特征在于,所述玻璃夹具主体(3)上靠近汽车玻璃的一侧可拆卸地安装有硅胶防滑垫(7)。

5.根据权利要求4所述的可快速拆卸汽车玻璃的夹紧装置,其特征在于,所述硅胶防滑垫(7)上形成有多条条状防滑齿。

6.根据权利要求1所述的可快速拆卸汽车玻璃的夹紧装置,其特征在于,所述驱动机构包括导向托架(10)、主动臂(11)、扇形齿板(12)和电机(13);其中,所述导向托架(10)固定在所述车门内板(1)上并位于所述托槽(2)下方,所述导向托架(10)上铰接有从动臂,所述从动臂的末端连接在所述托槽(2)上;所述主动臂(11)与所述从动臂交叉连接设置,并且,一端连接在所述托槽(2)上,另一端通过所述扇形齿板(12)与所述电机(13)上套设的齿轮套相啮合,以使得开启所述电机(13)能够通过所述主动臂(11)与所述从动臂相互配合来调整汽车玻璃与所述车门内板(1)的相对位置。
