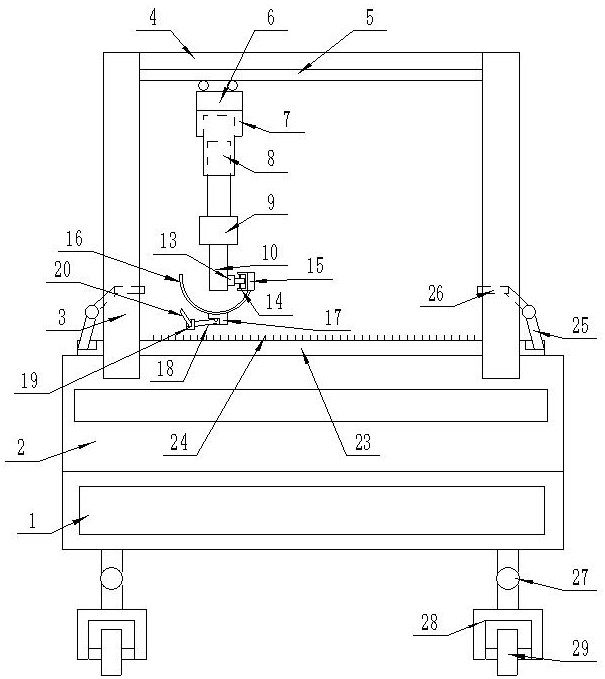

1.一种用于纸张多份快速切割装置，其特征在于，包括矩形基座（1）,所述矩形基座（1）上表面固定连接有矩形箱体（2），所述矩形箱体（2）内部为空心结构，所述矩形箱体（2）上表面设有移动切割机构，所述移动切割机构由加工在矩形箱体（2）上表面四角处的两对一号圆形凹槽、嵌装在相邻的一对一号圆形凹槽内的一号N形架（3）、固定连接在一对一号N形架（3）横梁之间的条形横杆（4）、固定连接在条形横杆（4）下表面的一号条形滑轨（5）、设置在一号条形滑轨（5）上的一号电控小车（6）、固定连接在一号电控小车（6）下表面的矩形垫片（7）、加工在矩形垫片（7）下表面的二号圆形凹槽，嵌装在二号圆形凹槽内的一号微型驱动件（8）、固定连接在一号微型驱动件（8）一端的一号矩形块（9）、固定连接在一号矩形块（9）下表面且与矩形箱体（2）相匹配的二号N形架（10）、加工在二号N形架（10）两支腿上的三号圆形凹槽、嵌装在一对三号圆形凹槽内的一号圆杆（11）、设置在一号圆杆（11）上的一号刻度线（12）、固定连接一号圆杆（11）后表面的二号条形滑轨（13）、活动连接在二号条形滑轨（13）上的多个移动轮（14）、固定连接在每个移动轮（14）侧表面的二号矩形块（15）、加工在每个二号矩形块（15）后表面且与一号圆杆（11）相匹配的弧形垫片（16）、固定连接在每个弧形垫片（16）下表面的三号矩形块（17）、固定连接在每个三号矩形块（17）下表面的一号摆动臂（18）、固定连接在一号摆动臂（18）下表面的四号矩形块（19）、加工在四号矩形块（19）下表面的安装槽、嵌装在每个安装槽内的刀片（20）、固定连接在每个二号矩形块（15）侧表面的活动支杆（21）和固定连接在活动支杆（21）一端的弧形把手（22）共同构成的，所述矩形箱体（2）上表面设有且位于一对一号N形架（3）内的矩形承载板（23），所述矩形承载板（23）上表面加工有二号刻度线（24），所述矩形承载板（23）上表面边缘处加工有多个U型凹槽，所述每个U型凹槽内嵌装有活动杆（25），所述每个活动杆（25）一端固定连接有条形板（26）；所述矩形基座（1）内部为空心结构，所述矩形基座（1）下表面四角处加工有四号圆形凹槽，所述四号圆形凹槽内嵌装有折形柱（27），所述每个折形柱（27）下表面固定连接有三号N形架（28），所述每个三号N形架（28）内活动连接有移动滑轮（29）；所述多个移动轮（14）的数量为

4-8个，所述多个U型凹槽的数量为4-8个；所述矩形箱体（2）侧表面加工有一对卡槽，所述矩形箱体（2）侧表面活动连接有无盖条形箱体（30），所述无盖条形箱体（30）后表面固定连接有与一对卡槽相匹配的一对卡扣（31）；所述矩形箱体（2）侧表面加工有半圆形凹槽；所述一号微型驱动件（8）一号电控推杆；所述条形板的长度为10CM；所述弧形把手（22）上套装摩擦垫；所述二号N形架（10）比矩形矩形承载板（23）宽度大；所述矩形基座（1）和矩形箱体（2）均采用不锈钢;在本装置中移动切割机构是在矩形箱体上表面加工有两对一号圆形凹槽，在相邻的一对一号圆形凹槽内安装一号N形架，在一对一号N形架横梁之间安装的条形横杆下表面安装条形滑轨，在条形滑轨上安装一号电控小车，可以自由移动便于切割，在一号电控小车下表面安装矩形垫片，在矩形垫片下表面加工的二号圆形凹槽内嵌装一号微型驱动件，在一号微型驱动件一端安装一号矩形块，在一号矩形块下表面安装的二号N形架，在二号N形架两支腿上加工三号圆形凹槽，在一对三号圆形凹槽安装一号圆杆，在一号圆杆上加工一号刻度线，便于人们掌握精确的尺寸，便于切割，在一号圆杆后表面安装的二号条形滑轨上的多个移动轮侧表面均加工二号矩形块，在每个二号矩形后表面安装的与一号圆杆相匹配的弧形垫片，在每个弧形垫片下表面安装三号矩形块，在每个三号矩形块下表面安装一号摆动臂，在一号摆动臂下表面安装四号矩形块，在四号矩形块加工的安装槽内安装刀片，当不需要多个刀片的数量时，可以将一号摆动臂拨动，或者将刀片换下，避免影响切割，弧形垫片便于人们准备的将刀片进行等份处理，在每个二号矩形块侧表面的活动支杆上安装弧形把手，便于固定移动轮，放置在刀片进行切割时，移动轮移动，影响切割，在矩形箱体上表面且位于一对一号N形架内安装矩形承载板，在矩形承载板上表面加工的多个U型凹槽内均安装活动杆，并在活动杆一端安装条形板，便于固定纸张，本装置有效帮助人们将纸张进行切割，同时保证了纸张切割均匀，不会影响下次使用，同时本装置灵活性高，便于整个装置的移动个固定，实用性高。

2.根据权利要求1所述的一种用于纸张多份快速切割装置，其特征在于在本实施方案中，首先在本装置空闲处安装可编程系列控制器和一台电机驱动器，以MAM-200的控制器为例，将该型号控制器的多个输出端子通过导线分别与一号电控小车和一号微型驱动件的输入端连接，本领域人员在将一台电机驱动器通过导线与一号微型驱动件的接线端连接，本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：本装置安装完成后，本装置正常运行，在矩形基座上表面安装的矩形箱体上表面四角处的两对一号圆形凹槽，矩形基座和矩形箱体均采用不锈钢，同时在相邻的一对一号圆形凹槽内安装一号N形架，在一对一号N形架横梁之间安装条形横杆，并在条形横杆下表面安装一号条形滑轨，在一号条形滑轨上安装一号电控小车，在一号电控小车下表面安装矩形垫片下表面加工二号圆形凹槽，在二号圆形凹槽内的一号微型驱动件，在一号微型驱动件一端安装一号矩形块，在一号矩形块下表面安装且与矩形箱体相匹配的二号N形架，在二号N形架两支腿上的三号圆形凹槽内安装一号圆杆，并在一号圆杆上加工一号刻度线，一号刻度线可以准确的度量人们所要切割纸张的尺码，同时在一号圆杆后表面安装二号条形滑轨，在二号条形滑轨上安装多个移动轮，在每个移动轮侧表面安装的二号矩形块的后表面安装与一号圆杆相匹配的弧形垫片，弧形垫片可以准确的让人们知道所要切割纸张的宽度，当弧形垫片在刻度线上滑动，便于人们看清所要切割的宽度，在每个弧形垫片下表面安装三号矩形块，在每个三号矩形块下表面安装一号摆动臂，并在一号摆动臂下表面安装在四号矩形块，在四号矩形块下表面加工的安装槽内安装刀片，便于人们切割纸张，当人们不需要很多刀片进行切割时，可以一号摆动臂拨动，同时也可将不需要的刀片卸下，在每个二号矩形块侧表面的活动支杆，同时在活动支杆一端安装弧形把手，便于固定移动轮，放置在进行切割同时移动轮移动，矩形箱体上表面安装且位于一对一号N形架内矩形承载板，并在矩形承载板上表面加工有二号刻度线，便于人们调整切割纸张的宽度，在矩形承载板上表面边缘处加工的多个U型凹槽内均安装活动杆，并在每个活动杆上安装条形板，条形板的长度为

10CM，在矩形基座下表面四角处加工四号圆形凹槽，并在每个四号圆形凹槽内嵌装有折形柱下表面安装三号N形架，在三号N形架内安装移动滑轮，并与整个装置移动，同时当折形柱弯曲时形成短圆柱，便于整个装置固定，在矩形箱体侧表面加工有一对卡槽，并在矩形箱体侧表面活动连接无盖条形箱体，在无盖条形箱体后表面固定连接有与一对卡槽相匹配的一对卡扣，便于固定无盖条形箱体，在矩形箱体侧表面加工有半圆形凹槽，便于人们拿取挪动装置。
