专利号: 2018109532670
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

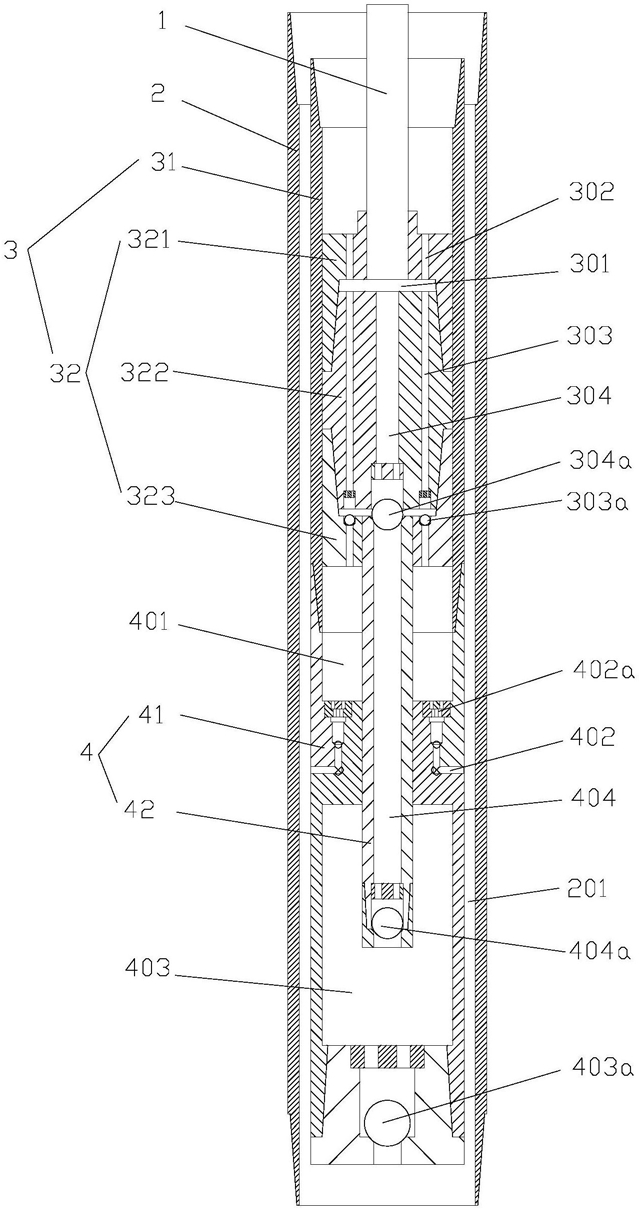

1.一种分采混出抽油泵,其特征在于,包括抽油杆,设置在抽油杆抽油端的泵套管以及上下排列设置在泵套管中的上泵部、下泵部;

其中,所述上泵部包括上泵桶以及上柱塞总成,所述上柱塞总成上下滑动设置在所述上泵桶中,其上端与抽油杆的抽油端同轴固定连接设置,所述上柱塞总成中设有上端混合出油通道、一与上端混合出油通道连通设置的混合空腔、沿所述上柱塞总成的中心轴纵向设置的下层油上部上升通道,以及沿所述上柱塞总成中心轴周向对称分布设置的纵向上层油上部上升通道,所述下层油上部上升通道和上层油上部上升通道的上端均与所述混合空腔连通设置,且每一条所述下层油上部上升通道和上层油上部上升通道路径上均设有单向阀;

所述下泵部包括下泵桶和下柱塞,所述下泵桶与上泵桶固定连接设置,且所述下泵桶与上泵桶之间预留有第一活塞腔,同时,下泵桶的侧壁内设有上层油进油通道,所述第一活塞腔一端与上层油上部上升通道连通设置,另一端与上层油进油通道连通设置;所述下柱塞一端与上柱塞总成固定连接、另一端伸入下泵桶内设置的第二活塞腔中,且所述下柱塞的杆体中设有一端与所述下层油上部上升通道连通设置、另一端与第二活塞腔连通设置的下层油下部上升通道,所述上层油进油通道与下层油下部上升通道中均设有单向阀;所述第二活塞腔的底端设有下层油进油口,所述下层油进油口处亦设有单向阀。

2.根据权利要求1所述分采混出抽油泵,其特征在于,所述上柱塞总成包括纵向上下依次连接设置的上柱塞端盖、上柱塞分流块、上柱塞底座;其中,所述上柱塞端盖和上柱塞底座分别螺纹配合安装设置在上柱塞分流块的上、下端,且所述上柱塞端盖与抽油杆的抽油端同轴固定连接设置,所述上柱塞端盖与上柱塞分流块之间预留有一混合空腔,同时,所述上柱塞端盖、上柱塞分流块、上柱塞底座之间分别沿中心轴周向对称对应设有纵向连通设置的过流通道,其中,所述上柱塞端盖中的过流通道为上端混合出油通道,所述上柱塞分流块与上柱塞底座的过流通道连通形成上层油上部上升通道,所述上柱塞分流块、上柱塞底座之间还对应设有轴心过流通道,所述上柱塞分流块、上柱塞底座的轴心过流通道组合形成下层油上部上升通道,所述上端混合出油通道的下端与混合空腔连通设置,所述上层油上部上升通道以及下层油上部上升通道的上端与混合空腔连接设置。

3.根据权利要求1所述分采混出抽油泵,其特征在于,所述上泵桶的下端预留有上部空腔,所述下泵桶的上端预留有下部空腔,所述上部空腔与下部空腔组合形成第一活塞腔。

4.根据权利要求1所述分采混出抽油泵,其特征在于,所述下泵桶的外壁通过封隔器与所述泵套管固定连接设置。

5.根据权利要求4所述分采混出抽油泵,其特征在于,所述下泵桶与泵套管之间设有环状分层通道,所述上层油进油通道与环状分层通道连通设置。

6.根据权利要求1所述分采混出抽油泵,其特征在于,所述下柱塞一端与上柱塞总成固定连接,另一端密封穿过第一活塞腔伸入下泵桶内设置的第二活塞腔中。

7.根据权利要求1所述分采混出抽油泵,其特征在于,所述下层油进油口、第二活塞腔、下层油下部上升通道以及下层油上部上升通道组合形成下层油的上升路径。

8.根据权利要求1所述分采混出抽油泵,其特征在于,所述上层油进油通道、第一活塞腔以及上层油上部上升通道组合形成上层油的上升路径。

9.根据权利要求1所述分采混出抽油泵,其特征在于,所述第一活塞腔在上层油进油通道、上层油上部上升通道中单向阀关闭时形成第一密封腔体。

10.根据权利要求1所述分采混出抽油泵,其特征在于,所述第二活塞腔在下层油进油口、下层油下部上升通道以及下层油上部上升通道中单向阀关闭时形成第二密封腔体。
