专利号: 2018109534303
申请人: 临泉县贝拉蜜家纺有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

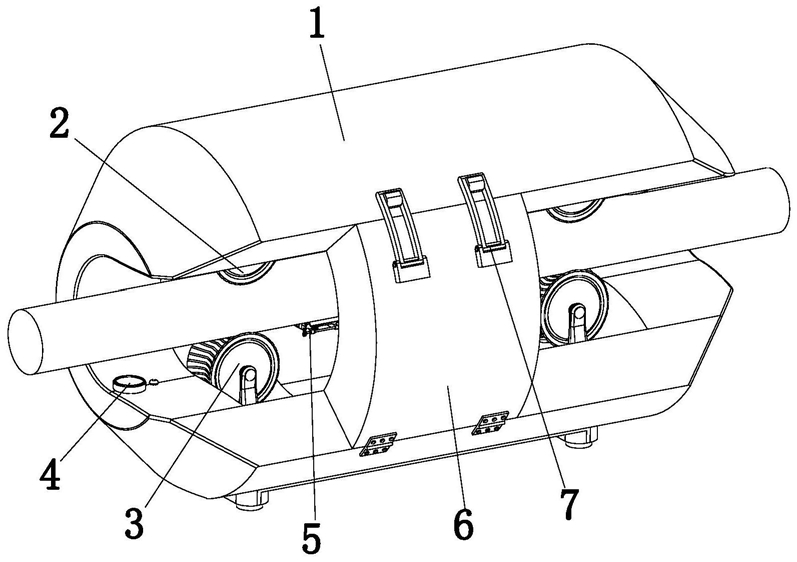

1.一种桥梁缆索检修装置,其特征在于:包括车体(1)、移动机构(2)、压紧机构(3)、检测机构(4)和缠绕机构(5),所述移动机构(2)、压紧机构(3)和缠绕机构(5)均安装在车体(1)的中部,所述压紧机构(3)位于移动机构(2)的正下方,所述检测机构(4)包括第一检测组件(4a)和第二检测组件,所述第一检测组件(4a)和第二检测组件分别安装在车体(1)的前部和后部,所述缠绕机构(5)包括旋转组件(5a)、压贴组件(5b)和上料组件,所述上料组件和压贴组件(5b)均安装在旋转组件(5a)上,所述旋转组件(5a)位于车体(1)的中部,所述车体(1)的一侧设有缺口,所述缺口用于让缆索进入车体(1)的中部,所述车体(1)的中部设有用于给检测机构(4)和移动机构(2)供电的第一蓄电池;所述缺口的中部设有连接块(6),所述连接块(6)的一侧通过铰链与车体(1)铰接,所述连接块(6)的上端设有两个扣紧组件(7),每个所述扣紧组件(7)包括卡块(7a)、固定块(7b)和扣环(7c),所述固定块(7b)与连接块(6)的外侧固定连接,所述扣环(7c)的一端与固定块(7b)铰接,所述卡块(7a)安装在车体(1)的外侧且卡块(7a)上设有卡槽,所述扣环(7c)的另一端与卡块(7a)卡接;所述车体(1)和连接块(6)上均设有旋转槽(8)且车体(1)上的旋转槽(8)与连接块(6)上的旋转槽(8)相连通,所述旋转槽(8)的两侧侧壁上均设有滚槽(9),所述旋转组件(5a)包括旋转块(5a1),所述旋转块(5a1)的横截面呈L型且旋转块(5a1)的底部位于旋转槽(8)内,所述旋转块(5a1)的两端均设有四个呈矩形分布的滚轮(5a2),所有所述滚轮(5a2)均位于滚槽(9)内,所述旋转块(5a1)上设有用于驱动滚轮(5a2)转动的驱动电机(5a3)和第二蓄电池(5a4);所述压贴组件(5b)包括延伸板(5b1)、转动轴(5b2)、压贴电机(5b3)、压贴辊(5b4)、两个转动齿轮(5b5)、两个转动块(5b6)、两个连接杆(5b7)和两个压贴杆(5b8),所述延伸板(5b1)的一端与旋转块(5a1)固定连接,所述转动轴(5b2)安装在延伸板(5b1)的另一端且转动轴(5b2)与延伸板(5b1)转动配合,两个所述转动块(5b6)分别安装在转动轴(5b2)的两端,两个连接杆(5b7)的一端分别与两个转动块(5b6)固定连接,两个连接杆(5b7)的另一端分别与两个压贴杆(5b8)的一端固定连接,所述压贴辊(5b4)的两端分别与两个压贴杆(5b8)的另一端转动连接且压贴辊(5b4)与两个压贴杆(5b8)的连接处均设有单向轴承,所述延伸板(5b1)的前端设有两个限位槽,两个限位槽分别与两个压贴杆(5b8)滑动配合,所述压贴电机(5b3)位于转动轴(5b2)的旁侧,两个转动齿轮(5b5)分别安装在压贴电机(5b3)的输出端和转动轴(5b2)上且两个转动齿轮(5b5)之间通过链条传动连接,所述压贴组件(5b)的旁侧设有切割刀(5b9)。

2.根据权利要求1所述的桥梁缆索检修装置,其特征在于:所述上料组件包括上料轴(5c1)、上料电机(5c2)和压料块(5c3),所述上料轴(5c1)的一端与旋转块(5a1)固定连接,所述上料电机(5c2)与旋转块(5a1)固定连接且旋转电机的输出端与上料轴(5c1)的一端固定连接,所述压料块(5c3)位于压贴辊(5b4)的旁侧且压料块(5c3)的两端均与延伸板(5b1)固定连接。

3.根据权利要求2所述的桥梁缆索检修装置,其特征在于:所述移动机构(2)包括四个固定杆(2a)、两个移动电机(2b)、两个移动轴(2c)和两个移动轮(2d),四个所述固定杆(2a)呈两两分布在车体(1)的前部和后部,两个移动轴(2c)分别位于车体(1)的前部和后部且移动轴(2c)的两端分别与两个固定杆(2a)转动连接,两个移动轮(2d)分别套设在两个移动轴(2c)上,两个移动电机(2b)均与车体(1)固定连接且两个移动电机(2b)的输出端分别与两个移动轴(2c)固定连接。

4.根据权利要求3所述的桥梁缆索检修装置,其特征在于:所述压紧机构(3)包括两个压紧组件,每个压紧组件均包括压紧轮(3a)、压紧轴(3b)、两个套杆(3c)、两个插杆(3d)、两个安装块(3e)和两个弹簧(3f),所述压紧轴(3b)的两端分别与两个套杆(3c)转动连接,两个插杆(3d)的一端分别插接在两个套杆(3c)的一端,两个安装块(3e)分别安装在两个插杆(3d)的一端,两个弹簧(3f)分别套设在两个套杆(3c)上,所述压紧轮(3a)套设在压紧轴(3b)上。

5.根据权利要求4所述的桥梁缆索检修装置,其特征在于:两个所述移动轮(2d)和两个所述压紧轮(3a)的外部均设有保护套(10),所述保护套(10)上设有防滑纹(11)。

6.根据权利要求1所述的桥梁缆索检修装置,其特征在于:所述第一检测组件(4a)包括两个照明灯(4a2)和两个摄像头(4a1),两个摄像头(4a1)分别安装在车体(1)前部的上端和下端,两个照明灯(4a2)分别安装在两个摄像头(4a1)的旁侧。

7.根据权利要求1所述的桥梁缆索检修装置,其特征在于:所述第二检测组件包括超声波换能器和超声波探头(4b),所述超声波探头(4b)与超声波换能器连接。
